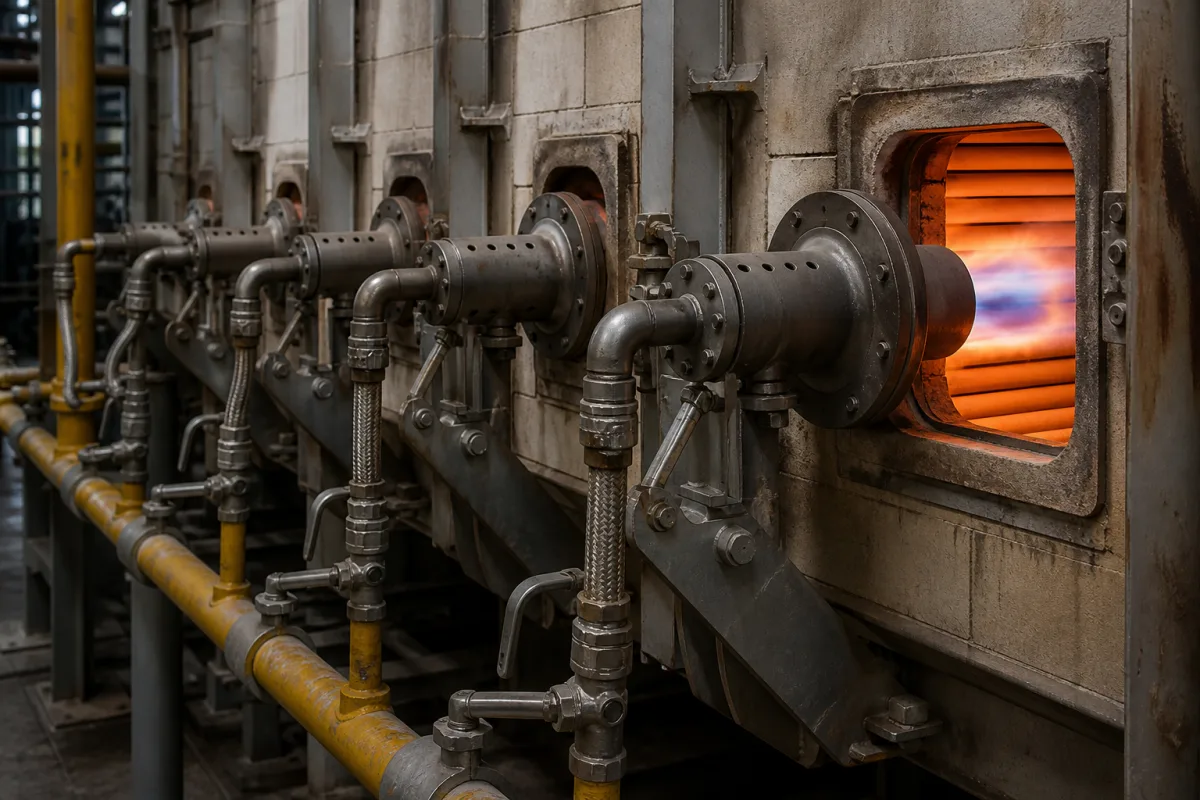

燃烧器系统将燃料(通常为天然气或工艺尾气)与空气或氧气按受控比例混合,然后点燃混合物以产生稳定火焰。热量通过辐射和对流传递给转化管。现代系统使用先进的控制回路,根据温度传感器调整燃料/空气比例,以维持精确的热条件,同时最大限度地减少排放。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 热功率 | 0.5–10 MW | Matches reformer duty |
| 燃料气压力 | 0.1–0.5 MPa | Below 0.1 MPa may cause flame instability |
| 助燃空气温度 | 20–400 °C | Higher improves efficiency |
| 烟气含氧量 | 2–5 % | Optimal for combustion control |
| 氮氧化物排放 | ≤80 mg/Nm³ | Complies with local regulationsEN 676 |
| 调节比 | 10:1 | Flexible load changes |
| 控制精度 | ±1 % | Maintains temperature stability |
| 电源电压 | 220/380 V AC | Three-phase or single-phaseIEC 60038 |
| 功耗 | 1.5–5.5 kW | Includes fan and controls |
| 工作温度 | -20–60 °C | Ambient for control cabinet |
| 防护等级 | IP54–IP65 | Protects against dust and waterIEC 60529 |
| 燃烧器主体材质 | 304/316 SS | Corrosion resistanceASTM A240 |
| 重量 | 150–800 kg | Depends on capacity |
区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高30巴(最大工作压力) |
| flow rate: | 100-5000 标准立方米/小时(天然气当量) |
| temperature: | 800-1200°C(典型工作范围) |
不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。
热容量范围为0.5–10 MW,与转化炉负荷匹配。但具体数值取决于型号和应用,必须与制造商确认。
燃料气压力范围为0.1–0.5 MPa。低于0.1 MPa可能导致火焰不稳定,因此请确保供应满足此要求。
NOx排放≤80 mg/Nm³,符合EN 676。这是参考值;实际排放取决于运行条件,必须针对您的安装进行验证。
档案中的材料包括高温合金钢、耐火陶瓷和耐热不锈钢。燃烧器本体材料为SS 304/316,符合ASTM A240,但请与供应商确认您的具体型号。
