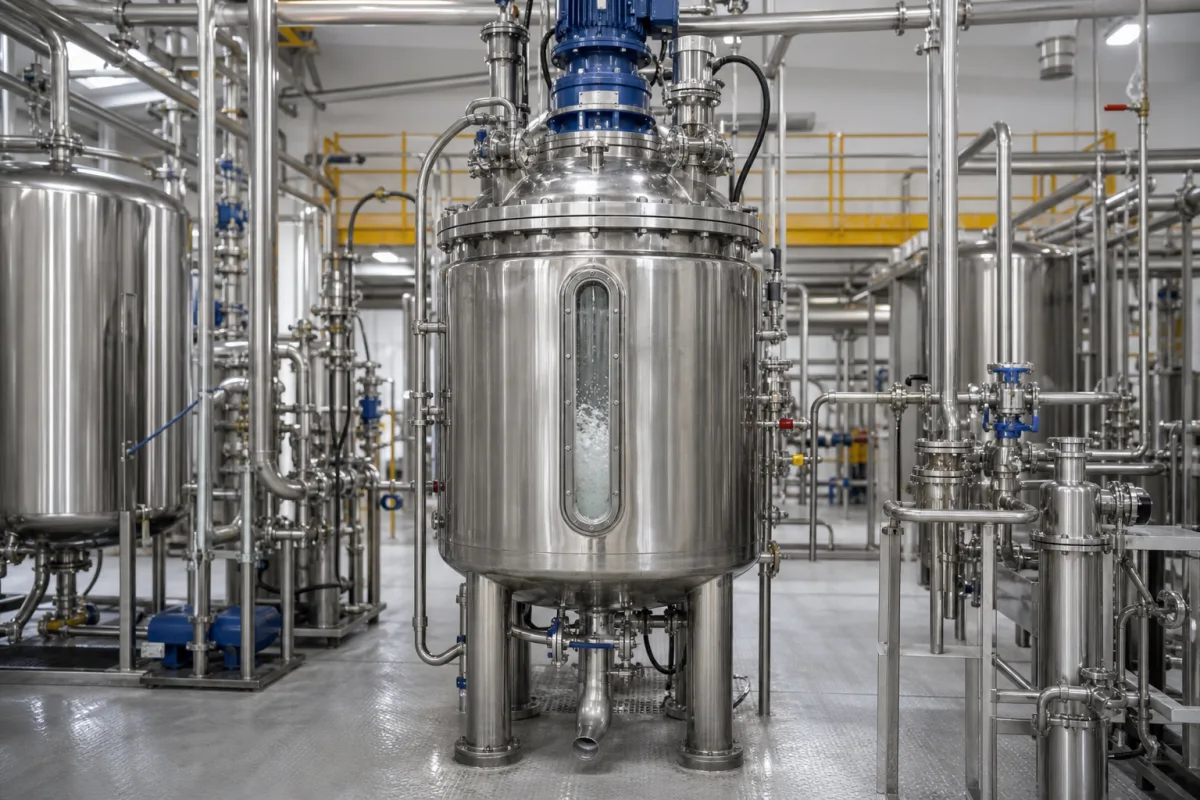

结晶釜(GB标准)

基于 CNFX 目录中多个工厂资料的聚合洞察,结晶釜(GB标准) 在 化学制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 结晶釜(GB标准) 通常集成 容器壳体/主体 与 夹套。CNFX 上列出的制造商通常强调 Stainless Steel (e.g., 316L) 结构,以支持稳定的生产应用。

一种专门设计的容器,用于在工业过程中促进溶液或熔体中晶体的受控形成与生长。

技术定义

在工业系统中,结晶釜是关键的容纳单元,用于在受控条件下处理过饱和溶液或熔体,以促进固体晶体的成核与生长。其设计旨在管理结晶的关键参数,如温度、压力、搅拌和停留时间,确保生产出具有所需纯度、粒度分布和形态的晶体,以供下游分离、纯化或产品成型阶段使用。

工作原理

该容器通过容纳原料溶液或熔体进行物理操作。通过受控冷却、蒸发或添加反溶剂,使目标溶质的溶解度极限被超越,形成过饱和状态。这驱动了成核的物理过程,即晶种形成,随后溶质在晶种上沉积,实现晶体生长。通常采用搅拌(例如通过内部搅拌器)来保持均质性、控制晶体尺寸并防止容器壁结垢。容器的设计管理用于温度控制的热传递,并可包含用于浆料处理和晶体排放的功能。

主要材料

Stainless Steel (e.g., 316L) Glass-Lined Steel Hastelloy

组件 / BOM

容器壳体/主体
为工艺物料提供主要容纳空间,并承受操作压力与温度
材料: 不锈钢、搪玻璃钢或耐腐蚀合金
夹套
一种外部或内部层,热传递流体(如蒸汽、冷却水)在其中循环,以控制容器内物料的温度。
材料: 不锈钢
混合容器内物料以确保温度与浓度均匀,促进晶体生长,防止沉淀
材料: 不锈钢轴配相应叶轮(如斜桨式、锚式)
挡板
内部垂直板,用于破坏搅拌器产生的旋转流,提高混合效率和传热效果。
材料: 不锈钢

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

冷却夹套流量降至0.5立方米/小时以下 焊缝处热梯度诱导应力开裂 配备独立流量传感器的冗余冷却回路及自动旁通阀
过饱和度比超过1.5持续超过30分钟 大规模自发成核导致叶轮卡死 实时折射率监测配合自动反溶剂注入系统

工程推理

运行范围
范围
0.1-2.0兆帕(1-20巴),温度20-150°C
失效边界
3.5兆帕(35巴)内部压力(在180°C下)
316L不锈钢在180°C下的屈服强度(205兆帕)被超越,导致塑性变形和破裂
制造语境
结晶釜(GB标准) 在 化学制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

结晶器

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

工业生态与供应链结构

应用匹配与尺寸矩阵

运行限制
pressure:0 至 10 巴(表压)
flow rate:0.5 至 5 立方米/小时
temperature:-20°C 至 200°C
slurry concentration:固体含量最高达40%(重量比)
兼容性
水相盐溶液有机溶剂(例如乙醇、丙酮)溶液中的药物活性成分(API)
不适用:氢氟酸或高腐蚀性卤代介质
选型所需数据
  • 所需晶体生产率(千克/小时)
  • 晶体生长所需停留时间(小时)
  • 最大允许过饱和度水平

可靠性与工程风险分析

失效模式与根因
应力腐蚀开裂
原因:暴露于腐蚀性结晶介质,同时承受热循环和压力波动产生的机械应力,导致容器壁裂纹萌生和扩展。
结晶结垢与结疤
原因:由于过饱和、温度控制不当或混合不充分,导致晶体沉积物在内表面积累,降低传热效率并增加机械应力。
维护信号
  • 外部检查口或温度探头可见晶体堆积或结疤,表明内部结垢
  • 运行期间出现异常振动或可闻敲击声,表明搅拌器不平衡或结晶引起的机械应力
工程建议
  • 实施定期超声波测厚和腐蚀测绘,以监测壁厚并在失效前检测早期应力腐蚀开裂
  • 优化温度和浓度控制系统,将溶液条件维持在过饱和度水平以下,防止过度结疤同时确保适当的晶体生长

合规与制造标准

参考标准
ISO 9001:2015 - 质量管理体系ASTM E438 - 实验室器皿用玻璃标准规范CE标志 - 指令2014/35/EU(低电压指令)
制造精度
  • 内径:+/-0.05毫米
  • 表面平面度:每100毫米0.1毫米
质量检验
  • 氦气泄漏测试(真空完整性)
  • 光谱分析(材料成分)

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

搅拌组件

负责在结晶单元内混合并搅动化学溶液,以促进晶体均匀形成的机械组件。

查看规格 ->
搅拌器(可选)

一种可选机械设备,用于混合、搅拌或均质化化学品储罐内的物料。

查看规格 ->
搅拌器/混合器

一种用于在化学储罐内混合、搅拌或搅动流体,以确保均匀性、促进反应或维持悬浮状态的机械设备。

查看规格 ->
搅拌器头部总成

直接与化学桶内混合物接触并对其进行搅拌的机械总成,通常包括搅拌轴连接件、叶轮安装机构和密封组件。

查看规格 ->

常见问题

在腐蚀性化学环境中,结晶釜的最佳材料是什么?

对于腐蚀性环境,哈氏合金提供优异的耐腐蚀性,而搪玻璃钢则提供化学惰性。不锈钢316L适用于腐蚀性较弱的溶液。

搅拌器组件如何改善这些容器中的晶体形成?

搅拌器确保均匀混合和温度分布,促进受控成核和一致的晶体生长,同时防止沉降。

工业结晶釜中夹套的作用是什么?

夹套通过加热或冷却介质实现精确的温度控制,这对于管理过饱和度和晶体生长速率至关重要。
