滚筒输送机

基于 CNFX 目录中多个工厂资料的聚合洞察,滚筒输送机 在 化学制造 行业中通常会围绕 输送带速度 到 负载能力 进行能力评估。

技术定义与核心装配

一个典型的 滚筒输送机 通常集成 驱动电机 与 输送机框架。CNFX 上列出的制造商通常强调 不锈钢 (AISI 304/316) 结构,以支持稳定的生产应用。

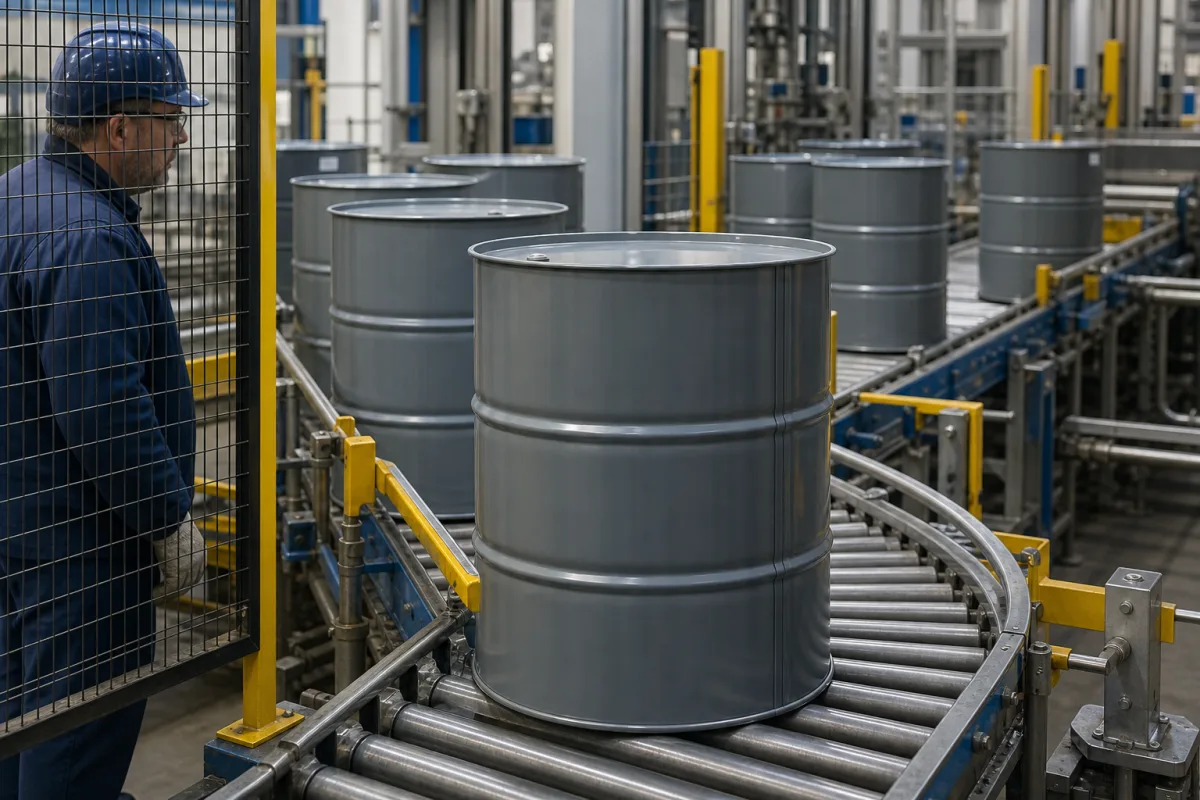

一种机械搬运设备,设计用于通过自动化灌装和封口系统运输化学品桶。

技术定义

滚筒输送机是自动化化学品桶灌装与封口系统中的关键组件,负责在工位之间对空桶和满桶进行受控、顺序的移动。它确保灌装、加盖和封口操作的准确定位,在化学品处理环境中维持工艺流程、安全性和效率。

工作原理

通过电机驱动的滚轮、链条或皮带系统,沿预定路径移动桶体。桶体通常由侧导轨或挡板引导以保持对齐。输送机的速度和定位经过控制,以与母系统的灌装、封口和贴标工位同步。

技术参数

输送带速度
滚筒输送的线速度米/分钟
负载能力
输送机每个滚筒可承受的最大重量千克
滚筒直径范围
可容纳的最小和最大滚筒直径毫米

主要材料

不锈钢 (AISI 304/316) 碳钢 食品级聚合物滚轮

组件 / BOM

为输送机机构提供动力以实现运动
材料: 铸铁外壳,铜绕组
为所有输送机元件提供结构支撑
材料: 粉末涂层碳钢或不锈钢
滚轮/皮带
直接接触并驱动滚筒移动的接触面
材料: 不锈钢、超高分子量聚合物或橡胶
导轨
保持滚筒对齐并防止横向移动
材料: 不锈钢

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

由于框架变形导致链条对中偏差超过 0.5 毫米/米 链条脱轨和驱动链轮齿剪切 采用5:1安全系数的刚性框架设计和激光对中的安装表面
装载期间桶体冲击力超过 500 N 滚轮轴承布氏压痕和滚道变形 采用肖氏A硬度70、偏转50毫米的吸震聚氨酯滚轮

工程推理

运行范围
范围
0.5-2.0 米/秒 线速度,50-200 公斤 负载能力,0.1-0.5 米/秒² 加速度
失效边界
轴承温度超过80°C,链条张力超过1500 N,电机电流超过额定满载电流的125%持续30秒
轴承在80°C时因润滑剂失效而卡死,链条在1500 N时伸长超过2%屈服点,电机在125%过载时绝缘劣化
制造语境
滚筒输送机 在 化学制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

Drum Handling Conveyor Chemical Drum Conveyor

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:常压 (非加压)
flow rate:最高 60 桶/小时
temperature:-20°C 至 80°C
兼容性
标准 55 加仑钢桶塑料化学品容器中型散装容器 (IBC)
不适用:可能粘附在输送机表面的高粘度或粘性材料
选型所需数据
  • 桶体尺寸 (直径和高度)
  • 所需吞吐量 (每小时桶数)
  • 输送路径长度和高差变化

可靠性与工程风险分析

失效模式与根因
轴承故障
原因:润滑不足、灰尘/碎屑污染或不对中导致过度振动和热量产生。
皮带跑偏问题
原因:张紧不当、滚轮磨损或不对中,或桶体上物料堆积导致不均匀磨损和潜在的皮带打滑/撕裂。
维护信号
  • 来自桶体轴承或驱动部件的不寻常研磨或尖叫声
  • 沿输送路径可见的皮带跑偏或物料洒落,表明存在跟踪问题
工程建议
  • 安装期间实施精密激光对中,并每季度进行重新对中检查,以确保桶体和滚轮的正确定位
  • 建立基于状态的润滑计划,使用超声波或振动分析优化轴承润滑间隔并检测早期劣化

合规与制造标准

参考标准
ISO 5048:1989 - 连续机械搬运设备 - 带承载托辊的带式输送机 - 运行功率和拉伸力的计算ANSI/CEMA 502-2015 - 散料带式输送机槽形和回程托辊DIN 22101:2011 - 连续输送机 - 用于松散散料的带式输送机 - 计算和尺寸确定基础
制造精度
  • 轴对中: +/-0.05mm 每米
  • 桶体同心度: 0.1mm TIR (总指示器跳动)
质量检验
  • 无损检测 (NDT) - 焊缝完整性的磁粉检测
  • 使用坐标测量机 (CMM) 对关键公差进行尺寸验证

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

氨合成催化剂床层支撑格栅

用于氨合成塔内支撑催化剂床层的结构格栅。

查看规格 ->
抗菌剂

A chemical agent or substance that inhibits the growth of microorganisms or destroys them.

查看规格 ->
自动化批次结晶系统

用于化学化合物批次工艺中受控结晶的自动化系统。

查看规格 ->
自动化催化剂装卸系统

用于化学反应器中安全处理催化剂的自动化系统

查看规格 ->

常见问题

在化学品制造环境中,推荐使用哪些材料制造滚筒输送机?

我们的滚筒输送机构建采用耐腐蚀材料,包括用于框架的AISI 304/316不锈钢和食品级聚合物滚轮,确保耐用性并符合化学品处理标准。

该滚筒输送系统能否处理化学品生产中的不同桶体尺寸?

是的,我们的滚筒输送机设计有可调节的导轨和可定制的配置,以适应各种桶体直径,使其适用于不同的化学品包装要求。

该输送机如何与自动化灌装和封口系统集成?

滚筒输送机具备精确的速度控制和同步能力,可与自动化灌装站和封口设备无缝集成,为化学品制造创建连续的生产流程。
