混合机驱动电机是一套低速传动的动力端
电机本体的七个部件与选型关系
下表按电机本体拆分。减速机、联轴器、制动和变频器属于同一传动链，在后面的章节单独说明。材料一栏写的是该类电机的常见做法，具体型号以制造商图纸和零件表为准。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 定子 | 嵌放三相绕组，通电后形成旋转磁场，是电机能效和温升的主要来源之一。绝缘等级标在铭牌上，Mengyang EHBD IE3系列标为F/H级。[4] | 电工钢片叠压铁芯，嵌铜漆包线绕组并浸漆。 |
| 转子 | 在旋转磁场作用下产生电磁转矩并带动轴旋转。混合机上常用的三相异步电机采用笼型转子；永磁同步电机的转子装有磁钢，需配专用驱动器。 | 异步电机多为叠片铁芯配铸铝或铜导条；永磁电机为叠片铁芯配永磁体。 |
| 轴承 | 支撑转子并承受联轴器或带轮传来的径向与轴向载荷。对中偏差会增大轴承和密封承受的反作用力，PRUFTECHNIK手册把对中列为设备故障的主要原因之一。[3] | 滚动轴承钢；润滑脂型号和补脂周期按电机说明书执行。 |
| 外壳与机座 | 保护绕组、提供散热面和安装接口。Mengyang EHBD为铝壳，底脚可拆，接线盒可按4×90°转向，便于按现场走线布置。[4] | 小功率机座多为铝合金，较大机座常用铸铁；EHBD系列为铝壳。[4] |
| 冷却风扇 | 装在非轴伸端，随轴转动，给外壳散热片吹风。风量随转速变化，变频低速长时间运行时散热条件与工频运行有差别。 | 塑料或铝合金风扇叶，外加金属风罩。 |
| 热保护元件 | 埋入绕组的温度元件在过热时发出信号，由控制回路停机或报警，保护电机免于持续过载。 | PTC热敏电阻、双金属片热保护器或铂电阻等，类型与接线按订货要求。 |
| 轴 | 把转子扭矩传到联轴器、带轮或直联减速机输入端。轴伸尺寸和键槽决定能否与所选减速机直接配合。 | 碳素钢或合金结构钢，轴伸尺寸按电机机座号的标准尺寸或制造商图纸。 |
功率、转速、防护和安装形式
下列数值分两类：有出处的写明厂家和型号；其余写成下单时要给出的条件。料斗转速、扭矩和电机转速差一个减速比，填写时注明是电机轴还是料斗轴。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 额定功率 | Canaan HTD系列混合电机1.5–11 kW、提升电机2.2–4 kW（100–2000 L料斗）；HTD1000为混合4 kW、提升3 kW。[1] Mengyang EHBD IE3系列额定功率0.75–7.5 kW。[4] | 按满载料斗扭矩、混合转速和起动加速计算，再加减速机效率损失。混合与提升分开配电机时，分别给功率。 |
| 额定转速 | 电机轴：Mengyang EHBD铭牌额定转速有2805–2920 r/min和1410–1455 r/min两档。[4] 料斗轴：Canaan HTD为3–20、3–15或3–10 r/min，随机型变化。[1] | 电机额定转速除以料斗最高转速得到总速比，再分配给减速机和带轮等外部传动。[2] |
| 输出扭矩 | 按功率和转速换算：T(N·m)=9550×P(kW)÷n(r/min)。示例计算：若4 kW全部到达10 r/min的料斗轴，扭矩约3820 N·m（未计减速机损失）。[1][2] | 电机轴扭矩和料斗轴扭矩相差约一个总速比。减速机按实际扭矩选热额定，按乘以使用系数后的设计扭矩选机械额定。[2] |
| 电压与频率 | 铭牌实例：Mengyang EHBD为400 V、50 Hz，页面注明可定制其他电压和频率。[4] | 按工厂配电电压、频率和是否经变频器供电下单；变频运行时把变频器型号一起给电机厂家。 |
| 能效等级 | 实例：Mengyang EHBD标称IE3，额定效率80.7%–90.4%（随功率变化）。[4] | 能效等级与额定效率按具体型号的铭牌和试验报告取值。 |
| 防护等级 | 实例：Mengyang EHBD可选IP54、IP55或IP56。[4] | 按车间粉尘和清洗方式选择IP代码；洁净区擦拭、冲洗或防爆要求另行提出。 |
| 绝缘等级 | 实例：Mengyang EHBD绝缘等级标为F/H。[4] | 变频供电时，绝缘系统要适合变频器输出电压波形，下单时说明供电方式。 |
| 环境温度与海拔 | Mengyang EHBD页面给出使用海拔低于1000 m。[4] 环境温度按车间实际最高、最低温度提出。 | 环境温度或海拔超出铭牌使用条件时，由电机厂家给出降容系数。 |
| 相对湿度 | 按车间实际相对湿度及是否结露提出，作为外壳防护、防潮加热和绝缘处理的选择条件。 | 洁净车间湿度受控，清洗间湿度高，两处安装的电机分别说明。 |
| 安装方式 | 按传动布置选底脚、法兰或底脚加法兰安装。Mengyang EHBD为可拆底脚设计。[4] | 电机直联减速机时多用法兰；经带轮驱动时用底脚，并留出张紧调整量。安装方式用IM代号写进订单。 |
| 重量 | 按机座号和机壳材料由制造商给出。整机层面，Canaan HTD100–HTD2000整机重量为700–3400 kg。[1] | 电机与减速机重量用于机座、提升机构和吊装设计。 |
| 噪声 | 按制造商在规定测试条件下的声功率或声压级数据，并注明测点距离与负载状态。 | 混合机在洁净车间连续运行时，把车间噪声限值作为采购条件提出。 |
从料斗转速和载荷倒推电机与减速比
Canaan HTD柱式料斗混合机的参数表把料斗容积、最大净装量、混合转速和电机功率放在一起，可以看出驱动随料斗规格放大的规律。装料系数为0.5–0.8。[1]
示例计算：设电机额定转速约1440 r/min（与Mengyang EHBD 1410–1455 r/min一档相近），HTD1000最高转速10 r/min，总速比约1440÷10=144。[4][1] 同一速比下，3 r/min对应电机约432 r/min，按转速与频率成正比估算约为15 Hz。若4 kW全部传到10 r/min的料斗轴，扭矩约9550×4÷10≈3820 N·m，未计减速机损失。[1][2]
另一家常州厂商的HTD柱式料斗混合机页面只列“功率”一栏，50–800 L机型为3–6.2 kW，包含提升、混合和下降功能。[6] 不同厂家公布的是总功率还是混合电机功率，询价时要分开写。
左右滑动查看完整表格 →
| Canaan型号 | 料斗容积 / 最大净装量 | 混合转速 | 混合电机 | 提升电机 |
|---|---|---|---|---|
| HTD100 | 100 L / 50 kg | 3–20 r/min | 1.5 kW | 2.2 kW |
| HTD400 | 400 L / 200 kg | 3–20 r/min | 3 kW | 2.2 kW |
| HTD800 | 800 L / 400 kg | 3–15 r/min | 4 kW | 3 kW |
| HTD1000 | 1000 L / 500 kg | 3–10 r/min | 4 kW | 3 kW |
| HTD2000 | 2000 L / 1000 kg | 3–10 r/min | 11 kW | 4 kW |
减速机按每天运行时长取使用系数
AutomationDirect IronHorse减速机手册附录B给出的选型步骤是：先定负载扭矩和转速，算总速比，分配减速机速比和带轮等外部减速，查使用系数和悬臂载荷系数，再分别用实际扭矩和设计扭矩去对照减速机的热额定和机械额定，最后选电机。[2]
手册例题采用V带传动，悬臂载荷系数取1.5；使用系数1.25对应中等冲击、每天3–10小时运行。[2] 表中没有单列粉体翻转混合机，选用哪一行由减速机厂家按冲击和起停频次判定。示例计算：前文3820 N·m乘以1.25，设计扭矩约4775 N·m。[2]
左右滑动查看完整表格 →
| AGMA表中的应用 | 每天≤3 h | 3–10 h | ＞10 h |
|---|---|---|---|
| 搅拌机：液体加固体 | 1.00 | 1.25 | 1.50 |
| 搅拌机：纯液体 | 1.00 | 1.00 | 1.25 |
| 混凝土搅拌机 | 1.25 | 1.25 | 1.50 |
| 塑料行业间歇式混炼机 | 1.75 | 1.75 | 1.75 |

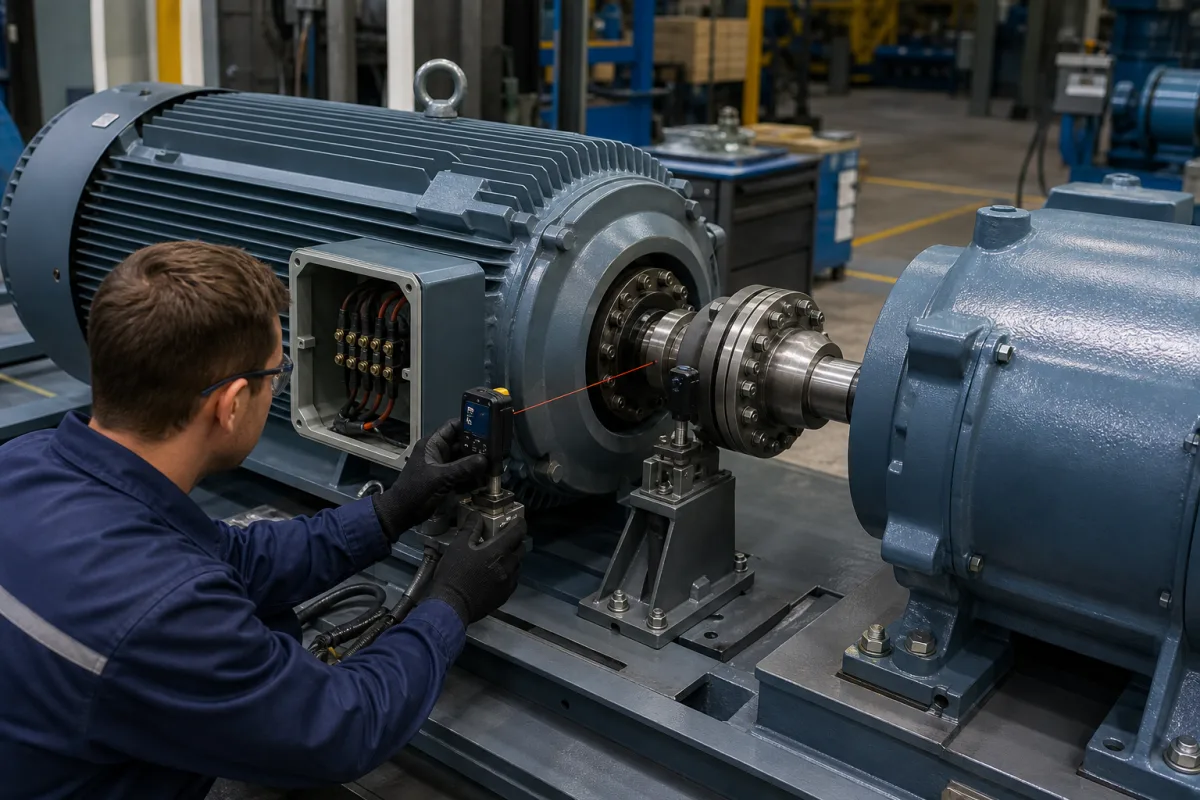

电机、联轴器与减速机的安装对中
PRUFTECHNIK《A Practical Guide to Shaft Alignment》第18–20页给出挠性联轴器的建议对中公差，适用于企业内部标准或设备制造商没有规定公差的场合。[3] 手册举例：短挠性联轴器、1800 r/min时，偏移量“优秀”上限为2.0 mil（约0.05 mm）。[3]
角度偏差以联轴器端面开口差表示，表值按10英寸联轴器直径给出，其他直径按比例换算；例如1800 r/min、3英寸联轴器允许开口差0.9 mil。[3] 刚性联轴器没有可容许的偏差，应尽可能精确对中。[3]
手册建议对中前先查软脚：四个地脚中超过3.0 mil（约0.076 mm）的要先处理，只在一个地脚上加垫修正。[3] 公差符合表值也只是降低振动风险，联轴器类型、转速、功率和期望寿命都会影响可容许偏差。[3]
电机、减速机的随货资料与订货信息
询价时把混合机型号、料斗容积、最大装料质量、转速范围、每批混合时间和每天运行小时数一起发给供货方，下表是对应要拿回的文件。
左右滑动查看完整表格 →
| 资料 | 用途 |
|---|---|
| 电机铭牌数据和样本页（功率、电压、频率、转速、效率、IP、绝缘等级、工作制） | 与本页参数表逐项对照 |
| 转速-扭矩曲线及变频运行时的低速连续扭矩 | 判断3 r/min附近长时间运行是否需要独立风机 |
| 减速机速比、热额定扭矩、机械额定扭矩和所用使用系数 | 按每天运行小时数复核设计扭矩 |
| 允许悬臂载荷和轴伸、法兰或底脚安装图 | 决定直联还是带传动，并设计机座 |
| 联轴器型号和对中公差、软脚要求 | 写进安装验收记录 |
| 防爆合格证（车间划为爆炸危险区域时） | 与危险区域划分图一并存档 |
| 出厂试验报告和电机、减速机各自的生产厂名 | 便于备件和售后追溯 |
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。功率和转速实例来自混合机厂家公开参数表，减速机系数和对中公差来自减速机与对中仪厂家手册，电机铭牌数据来自电机厂家产品页；文中“示例计算”是按这些数据做的换算，实际选型以供货方计算书为准。
- Canaan Technology — HTD series post bin blender（HTD柱式料斗混合机参数表）读取HTD100–HTD2000的料斗容积、最大净装量、混合转速、混合电机与提升电机功率、整机重量、装料系数和工作过程，用于定义、原理、功率转速参数和转速扭矩一节。
- AutomationDirect — IronHorse Helical Bevel Gearbox User Manual 附录B Gearbox Selection（1st Ed., Rev A, 2022-08-31）读取B-2至B-4页的减速机选型步骤与例题（1750÷20=87.5、SF 1.25、V带K=1.5），以及B-5、B-9、B-11页AGMA使用系数表，用于扭矩参数和减速机系数一节。
- PRUFTECHNIK — A Practical Guide to Shaft Alignment（Edition 4, 2002, LUDECA发行）读取第18–20页对中公差说明与例子、第31–32页软脚检查步骤，用于安装对中一节和轴承部件说明。
- Jiangsu Mengyang Motor — EHBD IE3 Aluminium-Cased Motor产品页读取额定功率750–7500 W、400 V 50 Hz、额定转速、IE3及效率80.7%–90.4%、IP54/55/56、F/H级绝缘、S1工作制、海拔低于1000 m、可拆底脚与接线盒转向，用作电机铭牌实例。
- Jiangsu Mengyang Motor — Asynchronous Induction Gear Motor产品页确认该厂供应异步感应齿轮减速电机及交流电机产品线，用于厂家栏；该页未列具体减速比和扭矩。
- 常州市力度干燥设备有限公司 — HTD柱式料斗混合机（中国粉体网产品页）读取HTD-50至HTD-800的容积与功率（3–6.2 kW）及自动提升、混合、下降功能，用于说明不同厂家功率口径。
