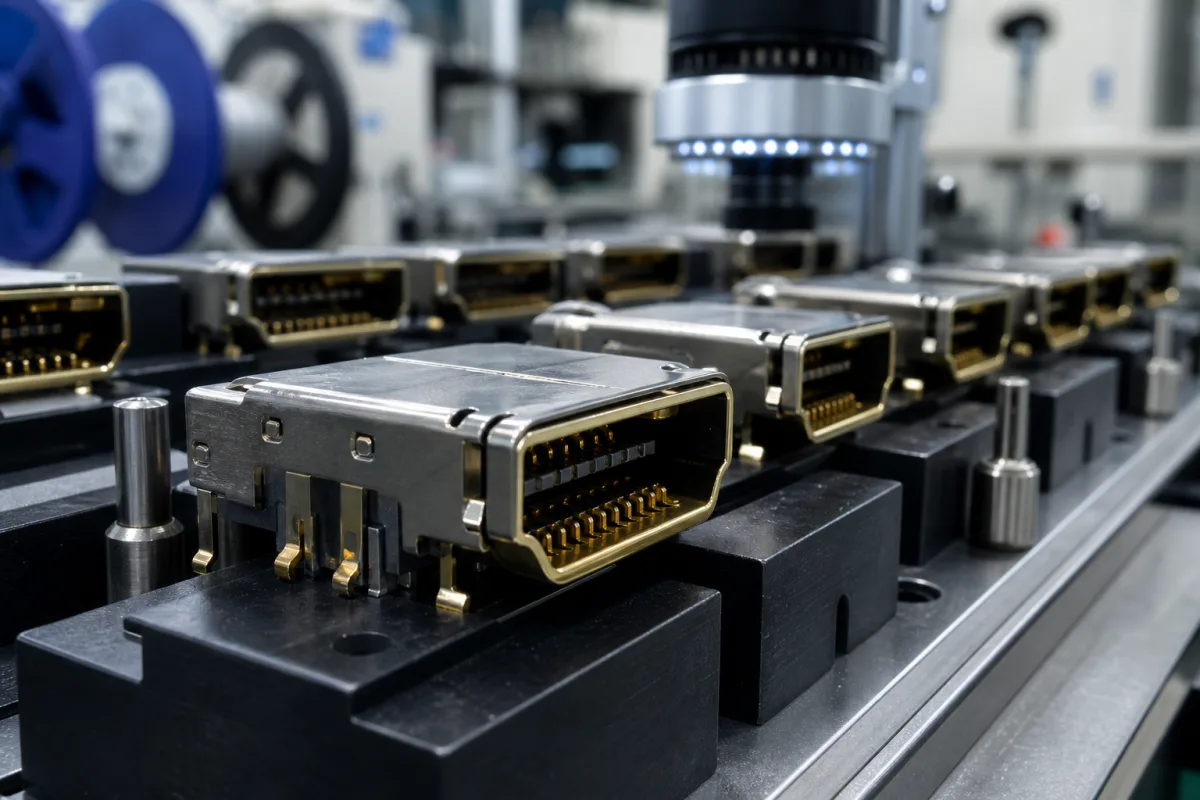

技术参数与制造背景： 高密度HDMI连接器组件
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 数据传输速率 | 18 吉比特每秒 | 视频/音频传输支持的最大带宽HDMI 2.0 |
| 接触电阻 | ≤30 毫欧 | 每个接触引脚的最大电阻IEC 60512-2 |
| 插入力 | ≤44.1 牛顿 | 连接器插合所需力IEC 60512-13-1 |
| 工作温度 | -25–85 摄氏度 | 可靠运行的温度范围 |
| 耐久性循环次数 | 10000 次 | 失效前的插拔循环次数IEC 60512-9-1 |
| 引脚数量 | 19 引脚 | 连接器中导电触点的数量HDMI 2.0 |
| 绝缘电阻 | ≥100 MΩ | At 500 V DCIEC 60512-3-1 |
| 耐压 | 500 V AC | For 1 minuteIEC 60512-4-1 |
| 插拔次数 | 10000 次 | Same as durabilityIEC 60512-9-1 |
| 外壳材料 | SPCC | Nickel platedJIS G3141 |
| 触点镀层 | Au 1.27 μm | Over Ni underplatingASTM B488 |
| 工作湿度 | 20–80 %RH | Non-condensing |
| 拔出力 | ≥9.8 N | Minimum per insertionIEC 60512-13-1 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
| pressure: | 不适用（电气连接器，无流体压力） |
| other spec: | 信号完整性：最高18 Gbps带宽，支持4K@60Hz视频，最小5000次配合循环 |
| temperature: | 工作温度：-20°C 至 +85°C，存储温度：-40°C 至 +105°C |
诱因 → 失效模式 → 工程缓解
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。
2 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。
说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。
该连接器支持最大数据传输速率18 Gbps，符合HDMI 2.0标准。此速率足以传输4K/8K视频和多声道音频。
工作温度范围为-25°C至85°C。该范围表示连接器设计可可靠工作的环境温度。
连接器额定插拔循环为10,000次，符合IEC 60512-9-1标准。此耐久性额定值仅供参考；实际性能可能因使用条件而异。
触点采用磷青铜，外壳采用高温塑料，壳体采用镀镍SPCC钢。触点镀层为金（Au 1.27 μm）底层镀镍，符合ASTM B488。
