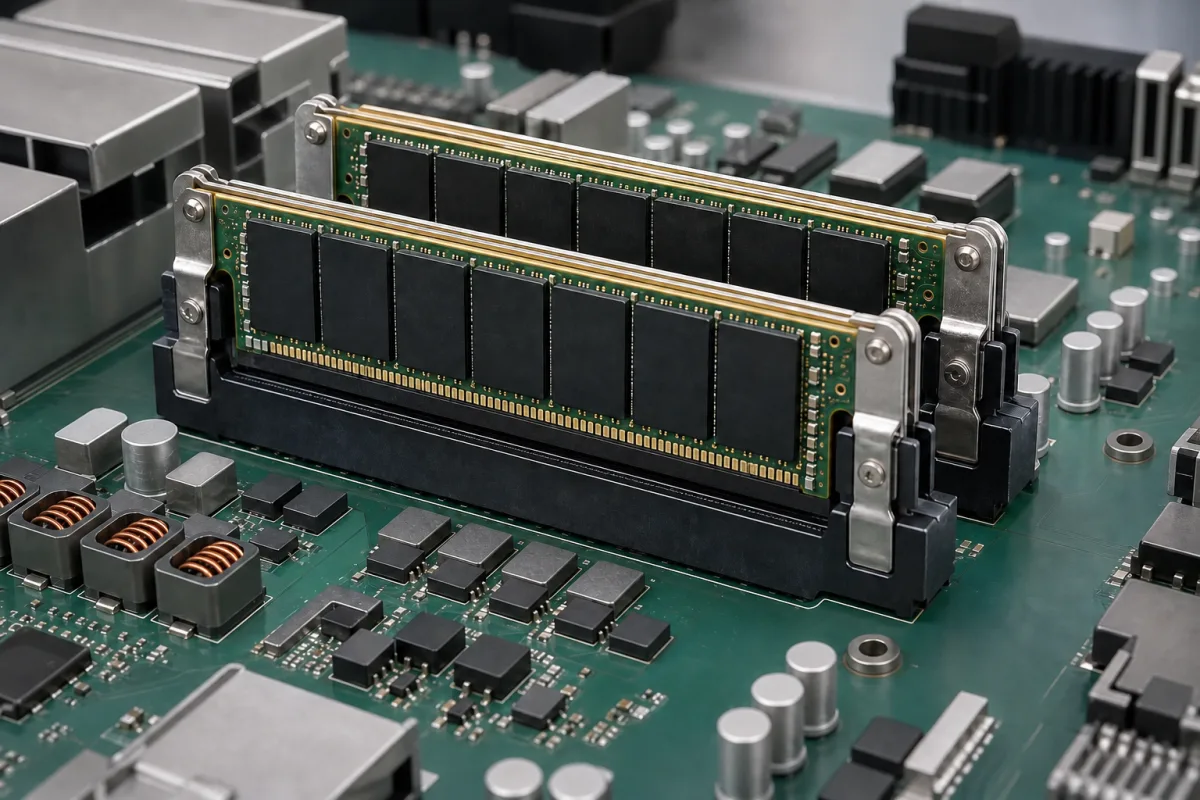

内存模块通过将二进制数据存储在按阵列组织的存储单元中来工作。当CPU需要读取或写入数据时，它通过内存总线发送地址和控制信号。模块上的内存控制器解码这些信号并访问相应的存储单元，数据通过内存接口上的同步电信号进行传输。存储单元通常是动态随机存取存储器（DRAM）单元，需要定期刷新以保留数据。模块的接口包括一组引脚，连接到主板的内存插槽，实现与CPU和其他组件的通信。工作电压和时序参数由JEDEC标准定义，确保不同系统之间的兼容性。内存控制器管理数据流，模块的设计包括一个PCB，用于在存储芯片和边缘连接器之间路由信号。镀金触点提供可靠的电气连接，减少信号损耗和腐蚀。模块的性能受其数据传输速率、延迟和容量的影响，这些根据系统要求进行选择。工作原理是任何计算机系统运行的基础，因为它提供了执行程序和处理数据所需的临时存储。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 内存容量 | 1–64 GB | DDR4/DDR5 模组的常见容量 |
| 数据传输速率 | 1600–6400 MT/s | 更高速率需主板支持JEDEC DDR4/DDR5 |
| CAS延迟 | 15–40 时钟 | 数值越低越快；与数据速率需权衡 |
| 工作电压 | 1.1–1.35 V | DDR4 典型 1.2 V，DDR5 典型 1.1 VJEDEC |
| 工作温度 | 0–85 °C | 工业级可扩展至 -40–95°CJEDEC |
| 存储温度 | -40–100 °C | 非工作状态 |
| 相对湿度 | 10–90 % | 非冷凝 |
| 模块尺寸 | 133.35×31.25 mm | 标准 DIMM 尺寸规格JEDEC MO-309 |
| 模块高度 | 31.25 mm | 可选矮板型JEDEC |
| 重量 | 15–30 g | 取决于容量与散热器 |
| 引脚数 | 288 引脚 | DDR4 DIMM；DDR5 同为 288 针JEDEC |
| 纠错码 | 0–1 bit | 0=non-ECC, 1=ECC |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| voltage: | 1.2V 至 1.35V（典型值），±5% 容差 |
| frequency: | 800 MHz 至 3200 MHz（DDR3/DDR4/DDR5范围） |
| temperature: | 0°C 至 85°C（工作温度），-40°C 至 95°C（存储温度） |
| power consumption: | 每模块1-5W，取决于容量和速度 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
DDR4和DDR5是不同代的双倍数据速率同步动态随机存取存储器。DDR5提供更高的数据传输速率（最高6400 MT/s）和更低的工作电压（典型1.1V），而DDR4最高3200 MT/s，典型1.2V。然而，它们不能互换；主板必须支持特定的代。始终检查主板的规格和JEDEC标准以确保兼容性。
内存容量取决于工作负载。对于基本办公任务，8-16 GB可能足够；对于游戏或内容创作，32-64 GB常见。工业应用可能根据数据处理需求要求特定容量。参考系统的要求和内存模块的容量范围（1-64 GB）作为参考，并与制造商确认具体型号。
CAS（列地址选通）延迟是发出读取命令到数据可用之间的时钟周期延迟。较低的延迟意味着更快的访问，但通常与更高的数据传输速率相权衡。例如，在相同数据传输速率下，CAS 15的模块比CAS 40的更快。然而，实际性能取决于系统的内存控制器和工作负载。
ECC（错误校正码）内存模块旨在检测和纠正数据损坏。它们通常需要支持ECC的主板和CPU。在非ECC系统中使用ECC模块可能无法提供错误校正，并可能导致兼容性问题。安装前务必验证主板的ECC支持。
