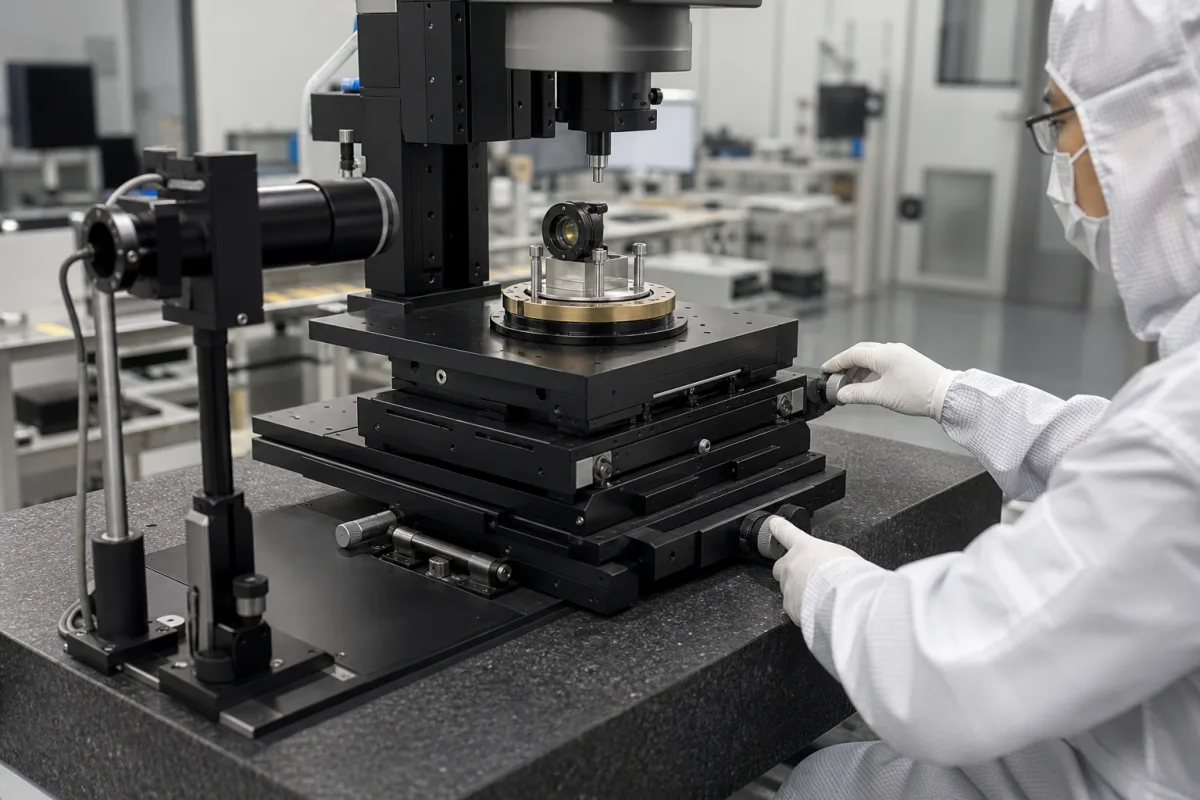

该平台利用精密直线电机、伺服电机或步进电机，由运动控制器控制，以实现精确定位。平台根据编程坐标移动，使光学检测系统能够系统地扫描PCB的不同区域。反馈系统（如编码器和光栅尺）确保定位精度和重复性。伺服驱动类型提供闭环控制，根据反馈连续调整电机指令以保持精确位置。平台的机械设计，包括陶瓷轴承和刚性材料，最大限度地减少了偏转和振动，有助于稳定运行。运动控制器解释检测软件指令并协调多轴运动，实现复杂的扫描模式。平台的分辨率和重复性对于一致的缺陷检测至关重要，因为即使微小的偏差也可能影响图像质量。系统的速度和加速度经过优化，以平衡吞吐量和精度，并可根据不同PCB类型和检测要求调整参数。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| X轴行程 | 200–400 mm | Determines maximum PCB size |
| Y轴行程 | 200–400 mm | Determines maximum PCB size |
| Z轴行程 | 50–100 mm | Focus and clearance |
| 定位精度 | ±0.01–±0.02 mm | Critical for inspection repeatabilityISO 230-2 |
| 重复定位精度 | ±0.005–±0.01 mm | Ensures consistent positioningISO 230-2 |
| 最大负载 | 10–50 kg | Includes PCB and fixture weight |
| 速度 | 100–500 mm/s | Affects throughput |
| 驱动类型 | Servo | Servo for closed-loop control |
| 分辨率 | 0.001–0.005 mm | Smallest incremental movement |
| 工作温度 | 10–40 °C | Outside range affects accuracy |
| 防护等级 | IP54–IP65 | Protects against dust and waterIEC 60529 |
| 重量 | 150–300 kg | Affects installation and floor loading |
| 电源电压 | 220 ±10% V AC | Single phase |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（非压力额定） |
| other spec: | 最大速度：500 mm/s，最大加速度：2 m/s²，定位精度：±5 μm，重复性：±1 μm |
| temperature: | 10°C 至 40°C（工作），-10°C 至 60°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
目录中列出X和Y轴行程为200–400毫米，Z轴为50–100毫米。这些是参考范围；具体型号的实际行程需与制造商确认。
定位精度和重复性数值参照ISO 230-2标准。该标准提供了评估机床和定位系统精度的方法。这是采购或验证的参考，并非合规性认证。
最大负载为10–50千克，包括PCB和夹具重量。该范围是目录参考；实际负载能力取决于具体型号和配置。
驱动类型为伺服驱动，提供闭环控制以实现精确定位。这是参考规格；具体电机和控制器配置应咨询供应商。
