光电探测器

基于 CNFX 目录中多个工厂资料的聚合洞察,光电探测器 在 计算机、电子和光学产品制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

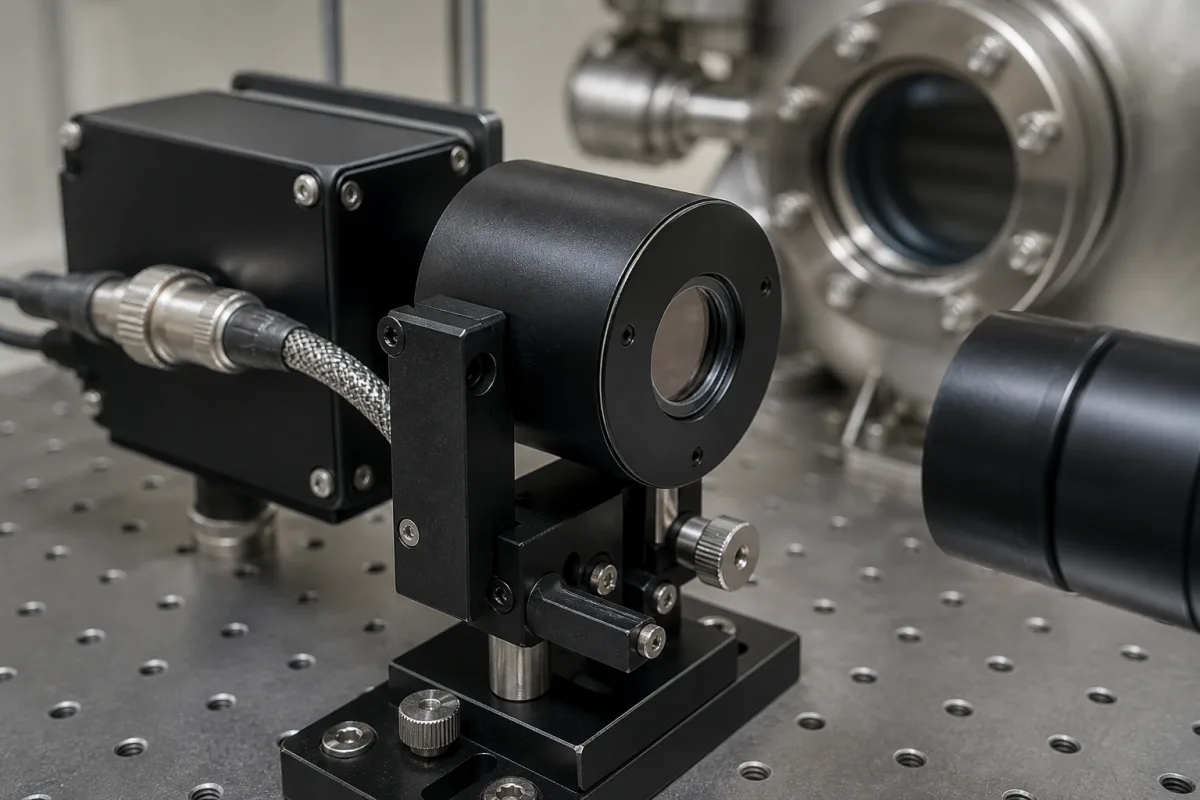

技术定义与核心装配

一个典型的 光电探测器 通常集成 光敏元件 与 电极。CNFX 上列出的制造商通常强调 半导体(硅、锗、砷化铟镓) 结构,以支持稳定的生产应用。

一种将光信号转换为电信号,用于检测和测量的设备。

技术定义

光电探测器是传感器模块内的电子元件,用于检测光或其他电磁辐射并将其转换为电信号。它作为光学传感器系统中的主要传感元件,能够测量光强度、检测存在/不存在状态,并进行各种光学测量。

工作原理

光电探测器基于光电效应工作,入射光子撞击光敏材料(通常基于半导体),产生电子-空穴对,从而产生与光强度成比例的可测量电流或电压。

主要材料

半导体(硅、锗、砷化铟镓)

组件 / BOM

光敏元件
通过光电效应将光子转换为电荷载流子
材料: 半导体材料(例如:硅、锗)
电极
收集并传导产生的电流至外部电路
材料: 金属(通常为铝或金)
包装/窗口
保护敏感元件,同时允许所需光谱范围内的光传输
材料: 玻璃或光学级塑料

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

处理过程中静电放电超过 500 V 光电晶体管栅氧化层击穿,造成永久性短路 采用额定电压为 5.6 V 的齐纳二极管进行分流保护,使用表面电阻率 < 10^11 Ω/sq 的防静电包装
连续光过载,20 mW 持续 100 ms PIN光电二极管热失控,暗电流增加3个数量级 集成阈值为 10 mW 的光学限幅器,使用热阻为 2.5 K/W 的铜制散热器

工程推理

运行范围
范围
400-1100 nm 波长,1 nW-10 mW 光功率,-40°C 至 85°C 环境温度
失效边界
15 mW 光功率下饱和导致热损伤,25°C 时暗电流超过 100 nA,300 nm 波长下量子效率降至 10% 以下
雪崩光电二极管在反向偏压 > 200 V 时发生雪崩击穿,光电二极管结温超过 150°C 导致晶格永久性损坏,硅-二氧化硅界面处的表面复合速度超过 10^4 cm/s
制造语境
光电探测器 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压至2巴
flow rate:Spec in Chinese Simplified (GB Standards) - Use Simplified Chinese characters only (简体中文,非繁体)
temperature:-40°C 至 +85°C
兼容性
光纤透明液体气体环境
不适用:高颗粒物浆料环境
选型所需数据
  • 光源波长
  • 所需响应时间
  • 信噪比要求

可靠性与工程风险分析

失效模式与根因
光电二极管性能退化
原因:过度暴露于超出额定规格的高强度光或辐射,导致半导体材料永久性损坏和灵敏度降低。
光学窗口污染
原因:光学表面灰尘、油污或颗粒物的积聚,阻碍光传输,导致信号衰减或误读。
维护信号
  • 恒定光照条件下输出信号出现漂移或不稳定,表明可能存在内部组件故障或污染。
  • 光学窗口或外壳出现可见的变色、雾化或物理损坏,表明存在环境暴露问题。
工程建议
  • 实施光学窗口检查和清洁规程,使用经批准的无绒材料和溶剂,以防止划伤并保持光传输效率。
  • 确保正确的对准和牢固安装,以最大限度地减少振动引起的错位,并使用保护外壳或滤光片来屏蔽过高的光强度和恶劣的环境条件。

合规与制造标准

参考标准
ISO 9022-3:2015(光学元件环境试验方法)ANSI/IES LM-79-19(固态照明产品的电气和光度测量)DIN 58141-6:2016-12(光纤元件 - 第6部分:光电探测器)
制造精度
  • 光谱响应范围:+/- 5 nm
  • 暗电流:+/- 10% 的指定值
质量检验
  • 量子效率测量测试
  • 响应时间和带宽验证测试

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

空气质量监测仪

一种用于测量并报告多种空气污染物浓度及环境参数的电子设备。

查看规格 ->
抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

查看规格 ->
资产追踪设备

一种利用定位技术实时监测和记录物理资产位置、状态及移动轨迹的电子设备。

查看规格 ->
音频放大器

用于增强音频信号功率以驱动扬声器或其他输出换能器的电子设备。

查看规格 ->

常见问题

工业应用中光电探测器主要使用哪些关键材料?

工业光电探测器主要使用半导体材料,如硅、锗和砷化铟镓,这些材料因其特定的波长敏感性和将光转换为电信号的高效性而被选用。

光电探测器在计算机和光学产品制造中如何发挥作用?

在制造过程中,光电探测器用于检测和测量光信号,从而实现质量控制、自动化以及在光学对准、激光测量和电子元件测试等工艺中的精确传感。

光电探测器的物料清单中哪些组件是必不可少的?

基本的物料清单组件包括光敏元件(半导体材料)、用于电气连接的电极,以及保护元件同时允许光透射的封装/窗口。
