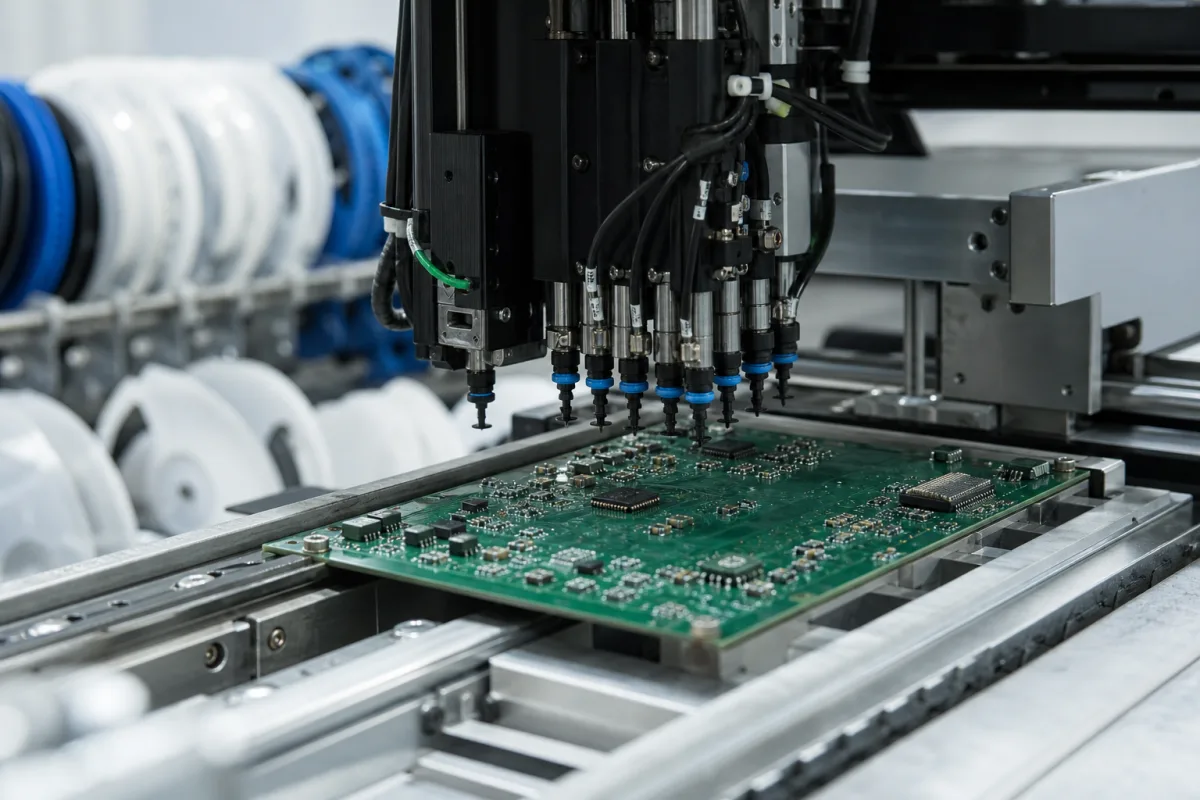

贴装头的工作原理是移动到供料器位置，通过真空吸嘴或夹爪拾取元件。然后，它将元件运送到视觉系统进行检查（检查方向、存在性，有时检查值）。验证后，贴装头移动到PCB上编程的X-Y坐标，下降并将元件释放到焊膏上。现代贴装头通常具有多个吸嘴，安装在旋转转塔上或龙门架上，可同时进行拾取和贴装操作，显著提高吞吐量。Z轴行程控制拾取和贴装的垂直运动，而θ旋转范围允许360°全方位定向。真空度必须足以牢固地保持元件，工作压力用于气动驱动。贴装头的设计和控制算法决定了贴装精度和速度，视觉反馈可纠正任何偏差。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 吸嘴数量 | 2–12 pcs | Determines placement throughput; more heads increase speed. |
| 贴装速度 | 20000–80000 cph | Higher speed reduces cycle time. |
| 贴装精度 | ±0.03–±0.05 mm | Critical for fine-pitch components.IPC-9850 |
| 元件尺寸范围 | 01005–50×50 mm | Smallest to largest component footprint supported. |
| Z轴行程 | 10–30 mm | Vertical travel for picking and placing. |
| θ轴旋转范围 | 0–360 ° | Full rotation for component orientation. |
| 工作压力 | 0.4–0.6 MPa | Required for vacuum pick-up and pneumatic actuation. |
| 真空度 | -80–-90 kPa | Sufficient suction to hold components securely. |
| 工作温度 | 10–40 °C | Outside this range, accuracy may degrade. |
| 相对湿度 | 30–80 %RH | Non-condensing; high humidity can affect components. |
| 重量 | 15–50 kg | Affects dynamic performance and machine stability. |
| 功耗 | 0.5–2.0 kW | Electrical load for motors and controllers. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 0.5-1.5 bar（真空/气动系统） |
| flow rate: | 不适用 |
| temperature: | 15-35°C（工作环境） |
1 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
贴装头是末端执行器，从供料器拾取电子元件并将其精确放置到PCB上。它直接影响贴装速度、精度以及机器可处理的元件尺寸范围。
关键参数包括头数、贴装速度、贴装精度、元件尺寸范围、Z轴行程、θ旋转范围、工作压力、真空度、工作温度、相对湿度、重量和功耗。这些是目录参考范围，请根据具体应用与制造商确认。
精度通过精密的机械设计、用于元件检查和校准的视觉系统以及X-Y和θ轴的闭环控制来实现。贴装精度通常为±0.03–±0.05 mm（依据IPC-9850），但需确认具体型号。
定期维护包括清洁或更换真空吸嘴、检查真空度、校准θ旋转和Z轴，以及检查磨损情况。维护不当可能导致贴装错误和吞吐量下降。
