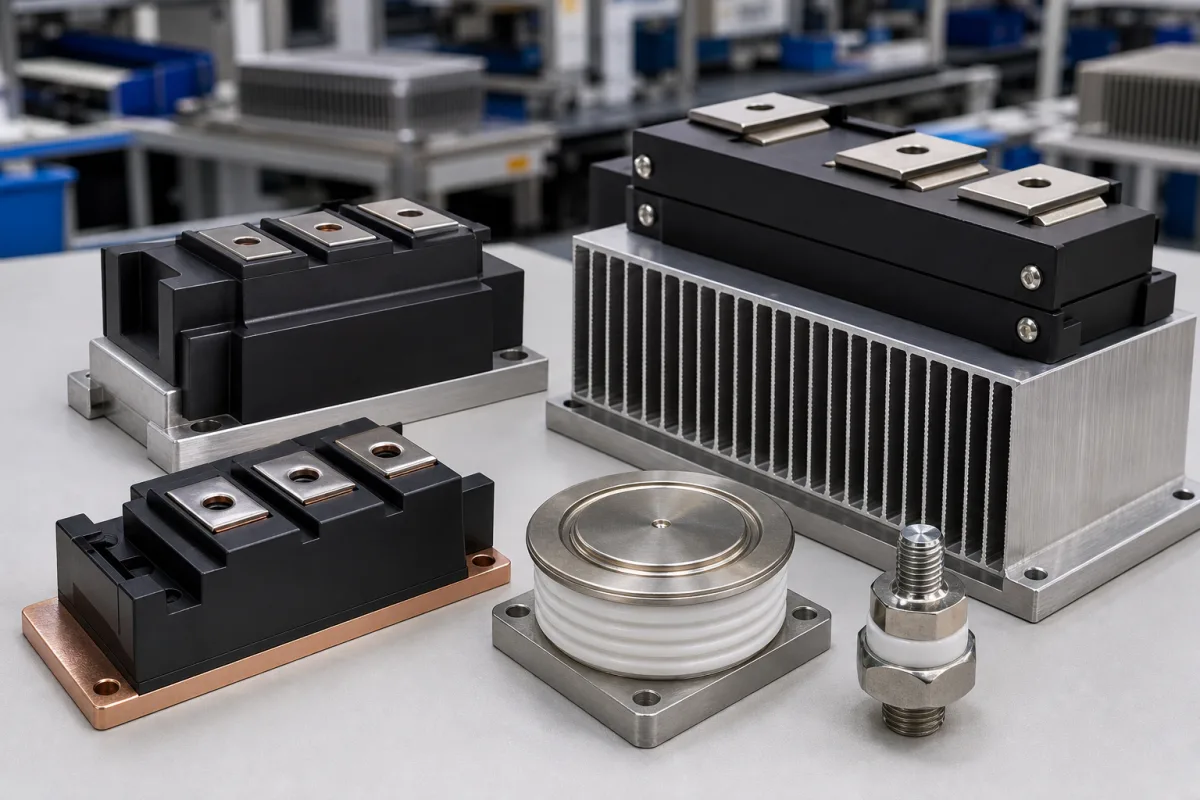

功率半导体器件通过控制电流在半导体材料（通常是硅、碳化硅或氮化镓）中的流动来工作。它们作为电子开关或放大器，通过快速开通和关断来调节功率流。常见的工作原理包括场效应控制（MOSFET、IGBT）、双极结控制（BJT）和基于晶闸管的闩锁机制（SCR、TRIAC）。在开关应用中，器件在低电阻导通状态和高电阻关断状态之间交替，以最小化功率损耗。控制端（栅极或基极）接收信号以启动开关，器件的内部结构决定了其电压和电流处理能力。材料的选择和设计影响开关速度、效率和热性能。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定电压 | 600–6500 V | Maximum blocking voltage; higher for HVDC applications.IEC 60747 |
| 额定电流 | 10–6000 A | Continuous DC current; derate at high temperature.IEC 60747 |
| 开关频率 | 1–100 kHz | IGBT up to 20 kHz, SiC MOSFET up to 100 kHz. |
| 导通压降 | 1.0–3.5 V | Lower drop reduces conduction losses. |
| 开关损耗 | 0.1–50 mJ | Per switching cycle; affects heatsink size. |
| 工作温度 | -40–175 °C | Junction temperature range; higher for SiC.IEC 60747 |
| 热阻（结到壳） | 0.05–1.5 K/W | Lower is better for heat dissipation.IEC 60747 |
| 隔离电压 | 2.5–12 kV | RMS isolation between terminals and baseplate.IEC 60747 |
| 输入电容 | 0.1–100 nF | Affects gate drive requirements. |
| 栅极电荷 | 10–1000 nC | Total charge needed to switch; lower is faster. |
| 封装类型 | TO-247–IGBT Module | Determines mounting and thermal performance. |
| 重量 | 5–5000 g | Varies with package and current rating. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| current: | 高达3600A（连续电流） |
| voltage: | 高达6500V（阻断电压） |
| frequency: | 高达100kHz（开关频率） |
| temperature: | -40°C至+175°C（结温） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
常见类型包括MOSFET、IGBT、BJT、SCR和TRIAC。每种类型具有不同的特性，适用于不同的应用。例如，IGBT常用于中高功率应用，而MOSFET则适用于高频开关。
需要考虑所需的电压和电流额定值、开关频率、热管理和栅极驱动要求。务必参考制造商的datasheet和应用笔记，以确保器件满足系统的规格要求。
开关频率影响效率、无源元件的尺寸和热损耗。较高的频率可以减小变压器和滤波器尺寸，但可能增加开关损耗。最佳频率取决于器件技术和应用。
常见失效包括热过应力、过压击穿、过流和栅极氧化层退化。通过适当的降额、散热和保护电路可以缓解这些失效。定期监测温度和电气参数有助于发现潜在问题。
