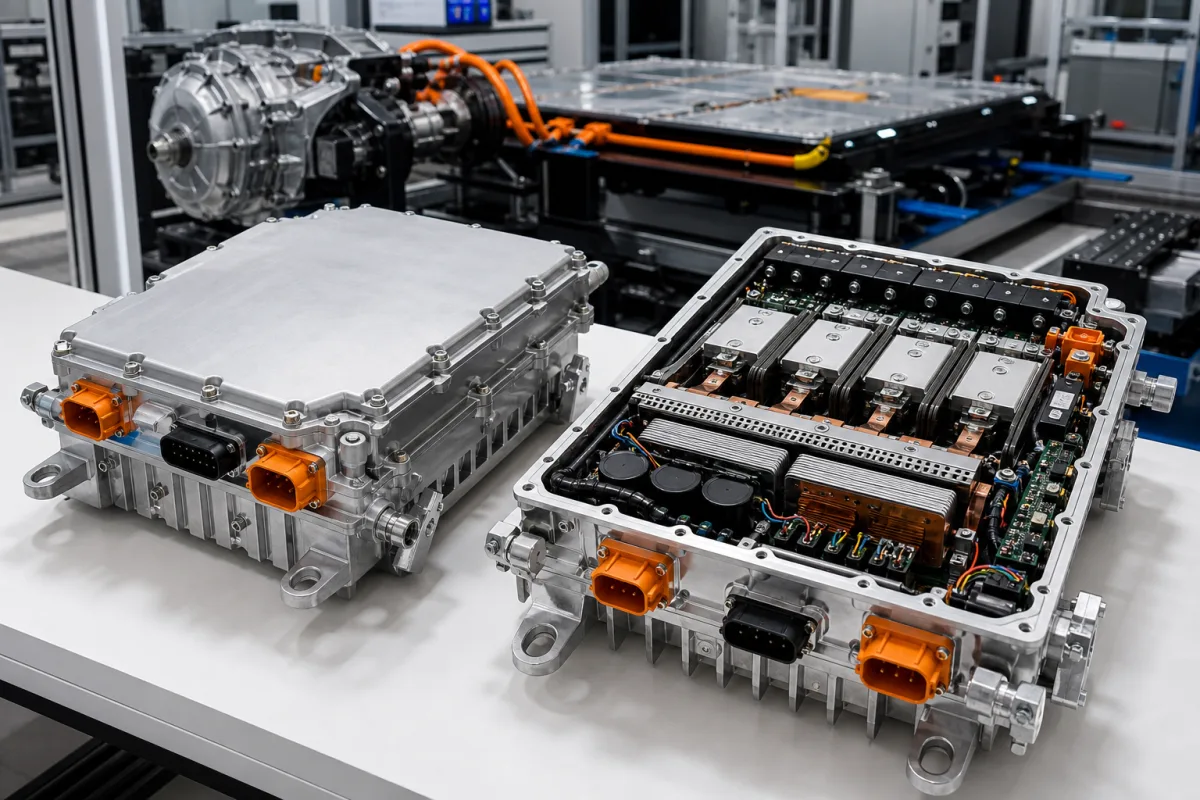

电力电子模块

电力电子模块是一种专用电子组件，用于工业系统中管理功率流、在不同形式（交流/直流、电压等级、频率）之间转换电能，并为各种系统元件提供精确的电力分配控制。它充当电源和电气负载之间的接口，实现高效的能量管理和保护功能。该模块设计用于计算机、电子和光学产品制造行业，集成到更大的系统中，为下游设备提供调节后的电力。模块接受85–264 V AC的通用输入电压范围，并提供24 V DC的稳压输出，容差为±1%。它支持0–10 A的连续输出电流，在满载时效率至少达到92%。开关频率范围为100–200 kHz，这有助于实现120×80×40 mm的紧凑尺寸和不超过500 g的重量。模块在-40至85 °C的环境温度范围内工作，存储温度范围为-55至125 °C。它能承受5–95%的非冷凝相对湿度，并提供符合IEC 60529的IP54–IP65防护等级。输入和输出之间的隔离电压为3000 V AC，符合IEC 60950。在25 °C下，平均无故障时间（MTBF）至少为500,000小时，基于Telcordia SR-332。使用的材料包括半导体衬底（Si、SiC、GaN）、铜导体、陶瓷衬底、热界面材料和封装聚合物。这些规格是目录参考值；实际值必须与法定制造商或供应商确认，以适用于特定型号和应用。

电力电子模块通过使用半导体开关器件（如IGBT、MOSFET或晶闸管）快速开关电流来工作。这些受控开关动作由嵌入式控制电路和微处理器管理，操纵电能的流动。模块接收输入功率，通过功率转换电路（整流器、逆变器、转换器）进行处理，并输出具有下游工业设备所需特定电压、电流和频率特性的调节功率。100–200 kHz的开关频率允许使用更小的磁性元件，有助于模块的紧凑尺寸。控制电路监控输出参数并调整开关以维持调节，同时保护功能防止过流、过压和热问题。模块的设计确保高效能量转换，损耗最小，如≥92%的效率等级所示。
