功率级

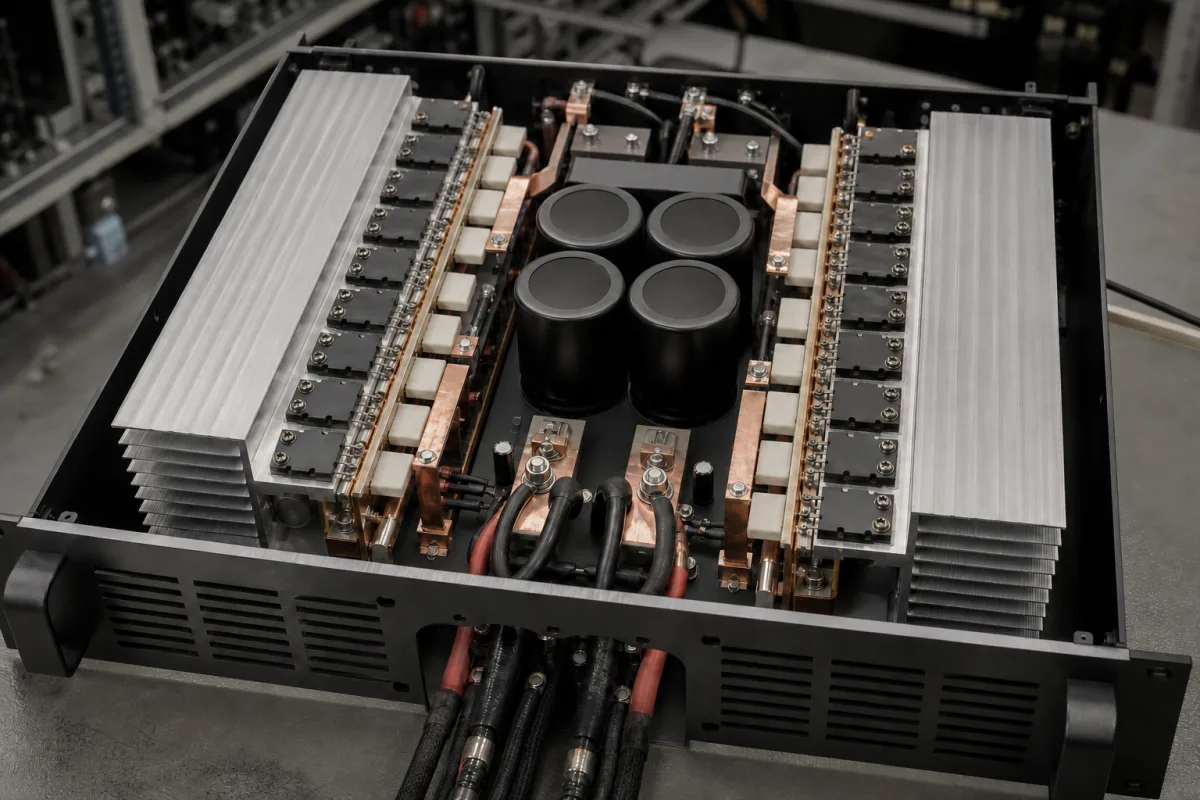

功率级是功率放大器系统内关键的最终放大组件，负责接收前置放大信号并将其提升到驱动扬声器、天线或其他负载所需的功率水平。它直接与输出接口相连，处理放大器链路中最高的电流和电压。该组件广泛应用于音频设备、工业驱动和通信发射机等场合。功率级通常工作在9至36 V DC的电源电压下，在8 Ω负载下可提供50至500 W的连续RMS功率，具体取决于型号。D类拓扑在满输出时的效率通常在85%至92%之间，而在1 kHz和10%额定功率下的总谐波失真在0.01%至0.1%之间。频率响应在20 Hz至20 kHz范围内为±0.5 dB，信噪比（A加权，参考满输出）为90至110 dB。工作温度范围为-40至85 °C，在70 °C以上需降额。输入阻抗为10至100 kΩ，最小稳定负载阻抗为4至8 Ω。户外或工业使用的防护等级为IP54至IP65（依据IEC 60529）。重量根据功率水平和外壳不同为0.5至5 kg。常用材料包括硅（用于晶体管）、铜（用于绕组和走线）、铝（用于散热器）以及陶瓷或环氧树脂（用于绝缘）。在选择功率级时，请与制造商核实具体型号的参数，如输出功率、效率和防护等级，因为这些数值为参考范围。功率级的性能直接影响整个放大器的保真度和可靠性，因此适当的热管理和电气设计至关重要。

功率级通常采用功率晶体管（BJT、MOSFET、IGBT）或真空管，工作于A类、AB类、B类、D类或其他配置。它从驱动级接收低功率输入信号，通过受控开关或线性放大，调制高功率直流电源，在输出端产生输入信号的高保真放大副本。在线性类中，晶体管工作在有源区；而在开关类（如D类）中，晶体管在截止和饱和之间快速切换，并通过输出滤波重建信号。设计必须处理散热、最小化失真，并确保在不同负载条件下稳定运行。
