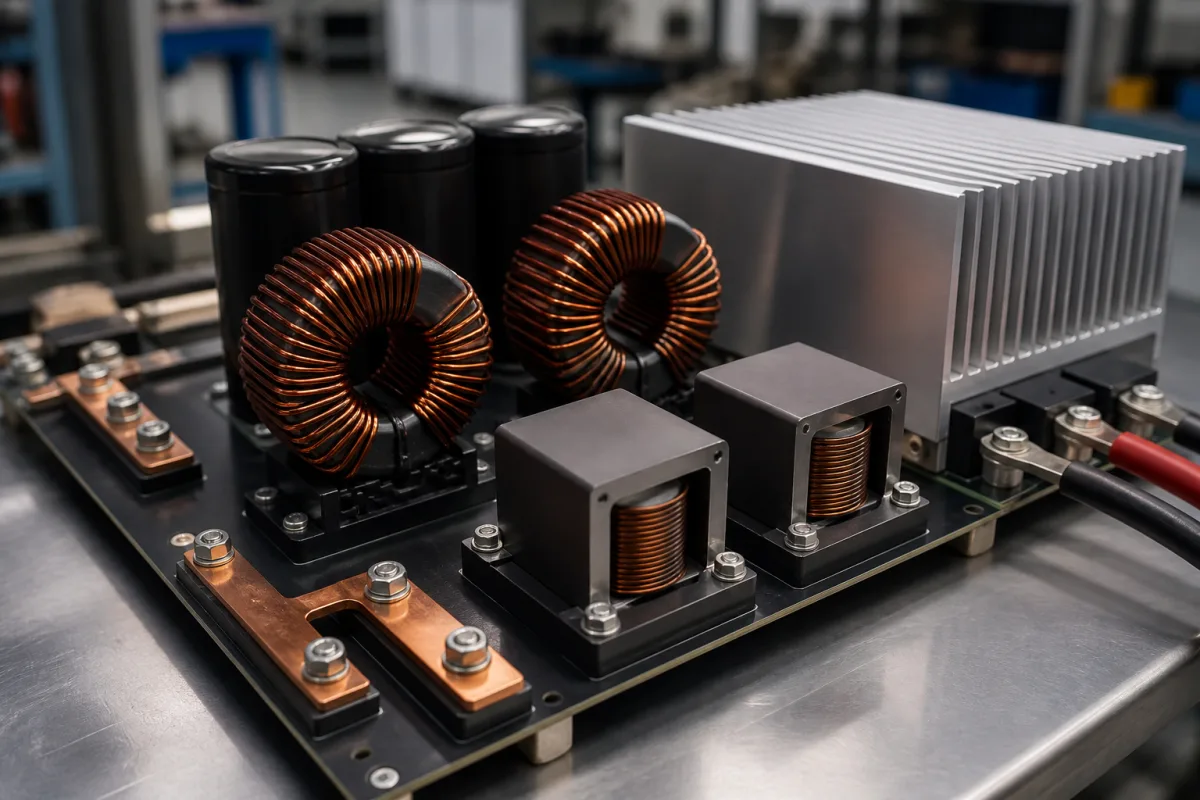

功率电感器基于电磁感应原理工作。当电流流过绕制的导体时，会在其周围产生磁场。电流的变化会感应出阻碍变化的电压（楞次定律），从而使电感器能够抵抗快速的电流波动、滤除高频噪声，并在磁场中储存能量以供后续释放。这一原理使功率电感器能够平滑电流流动并稳定电源调节电路中的电压。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 电感量 | 1.0–1000 µH | Tolerance typically ±20%IEC 62024 |
| 额定电流 | 0.5–20 A | Current at which inductance drops by 30% |
| 饱和电流 | 0.8–25 A | Current at which inductance drops by 30% |
| 直流电阻 | 0.01–100 mΩ | Lower is better for efficiency |
| 自谐振频率 | 1–100 MHz | Above this, inductance becomes capacitive |
| 工作温度 | -40–125 °C | Includes self-heating |
| 额定电压 | 10–100 V DC | Maximum continuous voltage across inductor |
| 公差 | ±10–±30 % | Typical for power inductorsIEC 62024 |
| 屏蔽 | Shielded/Unshielded | Shielded reduces EMI |
| 安装类型 | SMD/Through-hole | SMD for automated assembly |
| 封装尺寸 | 0402–1812 英寸代码 | Common SMD sizesEIA |
| 电感温度系数 | ±100–±300 ppm/°C | Stability over temperature |
| 重量 | 0.1–10 g | Affects board mechanical stress |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至1个大气压（标准），兼容真空环境 |
| other spec: | 电流额定值：0.1A至100A+，饱和电流：额定电流的50-150%，直流电阻：0.1mΩ至10Ω，频率范围：10kHz至10MHz |
| temperature: | -40°C 至 +125°C（工作温度），最高 +150°C（存储温度） |
5 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
额定电流是电感器在不超过规定温升或性能下降的情况下能连续通过的最大电流。饱和电流是电感量下降30%时的电流，此时磁芯饱和。两者对于确保电感器在其预期范围内工作都很重要。
直流电阻（DCR）在电流通过时会产生功率损耗（I²R）。较低的DCR可提高效率，尤其是在大电流应用中。然而，较低的DCR通常需要更粗的导线或更大的磁芯，这可能会影响尺寸和成本。
自谐振频率（SRF）是电感器的寄生电容导致其谐振的频率，超过该频率后元件表现为电容性。对于滤波应用，工作频率应远低于SRF，以确保电感行为。
屏蔽型电感器具有磁屏蔽，可减少电磁干扰（EMI），适用于对EMI敏感或元件布局紧密的电路。非屏蔽型电感器通常更小、更便宜，但可能辐射更多EMI。选择取决于应用的EMI要求和布局限制。
