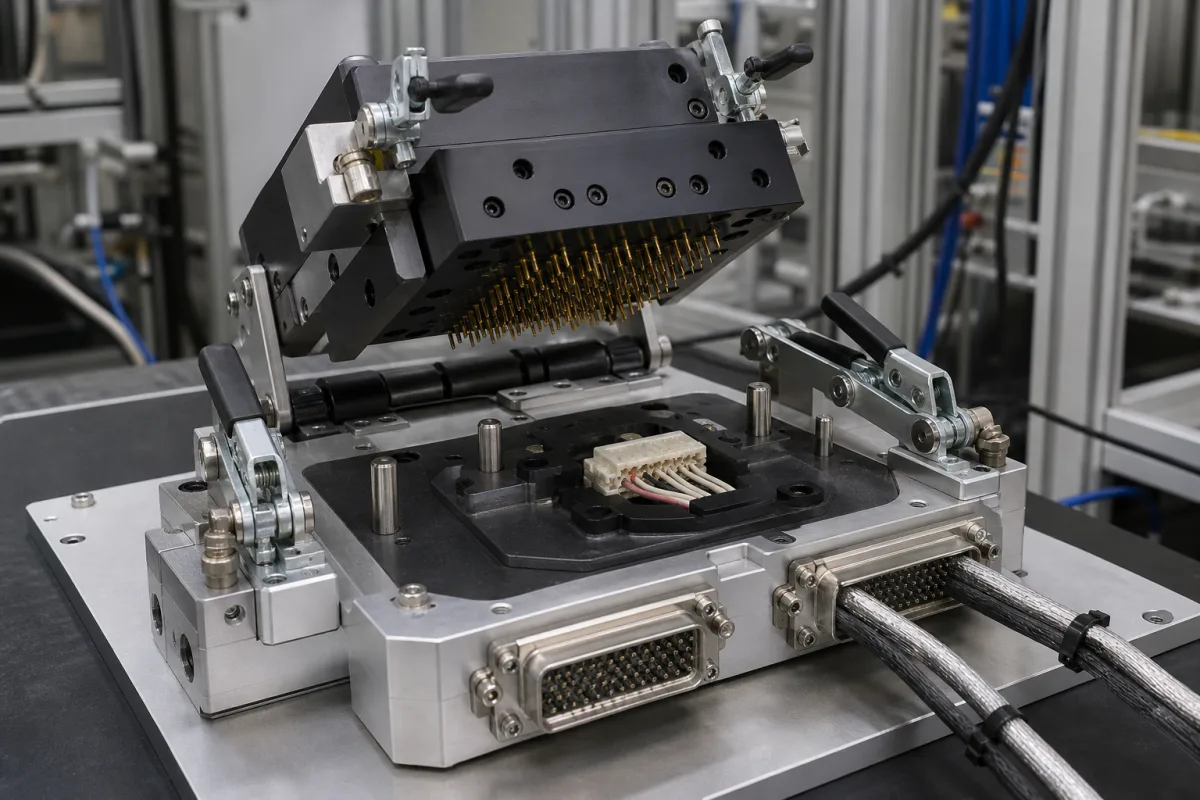

测试治具通过机械方式夹持或固定被测设备在预定位置，通过接触针、探针或插座建立可靠的电气连接。它在测试设备和DUT之间提供接口，实现测试信号的传输和响应的测量。治具确保一致的接触对齐，促进自动化测试，并在电气参数测量过程中保护敏感元件。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 夹紧力 | 50–500 N | 可调节，以确保在不损坏被测设备的情况下进行固定。 |
| 接触电阻 | 10–50 mΩ | 在指定力下，按每个触点测量。IEC 60512-2 |
| 定位精度 | ±0.05–±0.1 mm | 被测设备放置的重复性。 |
| 循环时间 | 2–10 s | 装载、夹紧并建立接触所需的时间。 |
| 工作温度 | 0–60 °C | 可靠运行的环境温度范围。 |
| 接触材料 | Beryllium copper (C17200) or phosphor bronze (C51000) | 镀金，以提高耐腐蚀性。ASTM B194, ASTM B103 |
| 主体材料 | Aluminum 6061-T6 or stainless steel 304 | 铝用于减重，钢用于耐用性。ASTM B221, ASTM A240 |
| 绝缘材料 | PTFE (Teflon) or FR-4 | 高介电强度，低吸湿性。ASTM D4894, IPC-4101 |
| 触点数量 | 10–1000 引脚 | 取决于被测设备的复杂性。 |
| 最大测试电压 | 100–1000 V | 触点与地之间的介电耐受电压。IEC 61010-1 |
| 最大测试电流 | 1–10 A | 每个触点，连续。 |
| 使用寿命 | 100,000–1,000,000 次 | 磨损前的机械驱动循环次数。 |
| 接口类型 | Standard 0.1" header, edge connector, or custom | 必须与测试设备接口匹配。 |
| 驱动类型 | Manual, pneumatic, or motorized | 手动用于小批量，气动用于自动化。 |
| 所需公用设施 | 80–120 psi compressed air (if pneumatic), 24 V DC (if motorized) psi, V | 根据驱动类型指定。 |
| 温度 | 0–60 °C | 超出此范围：绝缘退化、触点氧化、尺寸变化导致错位。 |
| 湿度 | 20–80 % RH non-condensing | 超出此范围：触点腐蚀、电气泄漏、绝缘击穿。 |
| 测试电压 | Up to 1000 V | 超出此范围：电弧放电、绝缘失效、安全隐患。 |
| 测试电流 | Up to 10 A per contact | 超出此范围：触点过热、焊点失效、电阻增加。 |
| 循环速率 | Up to 30 cycles/min | 超出此范围：机械磨损、气动阀疲劳、使用寿命缩短。 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 100 psi |
| flow rate: | 组件尺寸范围: 0.5 毫米 至 50 毫米 |
| temperature: | -40°C 至 +150°C |
8 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
夹持力可调节以固定DUT而不损坏，典型范围为50至500 N。具体值取决于DUT的尺寸和脆弱性；请务必与制造商确认您的具体应用。
接触电阻在指定力下每触点测量，典型范围为10至50 mΩ，依据IEC 60512-2。最大测试电压高达1000 V，依据IEC 61010-1。这些标准作为采购参考；请与供应商核实合规性。
触点通常为镀金铍铜（C17200）或磷青铜（C51000），依据ASTM B194/B103。本体材料包括铝6061-T6或不锈钢304，依据ASTM B221/A240。绝缘材料可为PTFE或FR-4，依据ASTM D4894/IPC-4101。
手动驱动适用于小批量测试，而气动或电动驱动可实现自动化。气动系统需80–120 psi压缩空气；电动系统使用24 V DC。根据循环时间和生产量选择。
