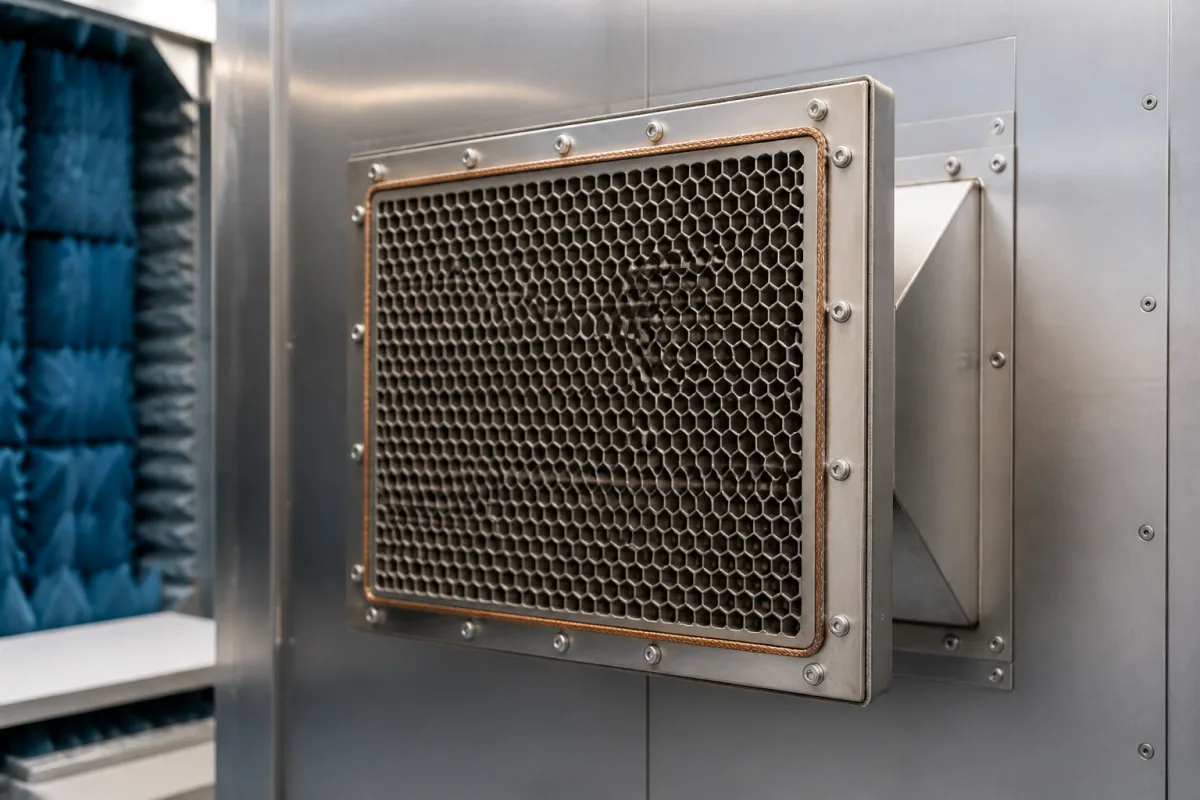

波导通风面板基于波导截止原理工作。它包含一系列小直径管或蜂窝结构，这些结构作为波导，其尺寸设计为低于所包含电磁频谱的截止频率。电磁波无法通过这些亚截止波导传播，但空气可以自由流动，从而实现通风而不影响屏蔽室的有效性。该面板作为电磁波的高通滤波器，阻止低于截止频率的频率，同时允许空气流通。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 空气流量 | 0.5–2.0 m³/min | Higher flow requires larger panel size |
| 屏蔽效能 | 60–100 dB | At 10 GHz, performance degrades above 100 dBIEC 61000-5-7 |
| 截止频率 | 18 GHz | Above this frequency, shielding effectiveness drops |
| 工作温度 | -40–85 °C | Exceeding range may cause material degradation |
| 湿度范围 | 5–95 % RH | Non-condensing; condensation may affect performance |
| 防护等级 | IP54–IP65 | Higher IP rating reduces airflowIEC 60529 |
| 材料 | 6061-T6 | Aluminum alloy; corrosion resistantASTM B221 |
| 重量 | 2.5–5.0 kg | Depends on panel size and thickness |
| 面板厚度 | 10–20 mm | Thicker panels provide better shielding |
| 蜂窝芯尺寸 | 3.2–6.4 mm | Smaller cells increase shielding but reduce airflow |
| 法兰宽度 | 20–40 mm | Must match mounting frame |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 0.5 psi 压差 |
| flow rate: | 每平方英尺高达 100 CFM |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它为EMI屏蔽测试室提供空气交换，用于温度控制和设备冷却，同时防止电磁能量从屏蔽 enclosure 中泄漏或进入。
它使用波导截止结构，其尺寸设计为低于所包含频谱的截止频率，从而阻挡电磁波，同时允许空气流通。
应与制造商核实空气流量、屏蔽效能、截止频率、工作压力、温度范围、湿度范围、防护等级以及面板厚度和法兰宽度等物理尺寸。
空气流量减少或屏蔽效能下降可能表明堵塞或损坏。超出规定的压力、温度或湿度范围可能导致材料退化并失效。
