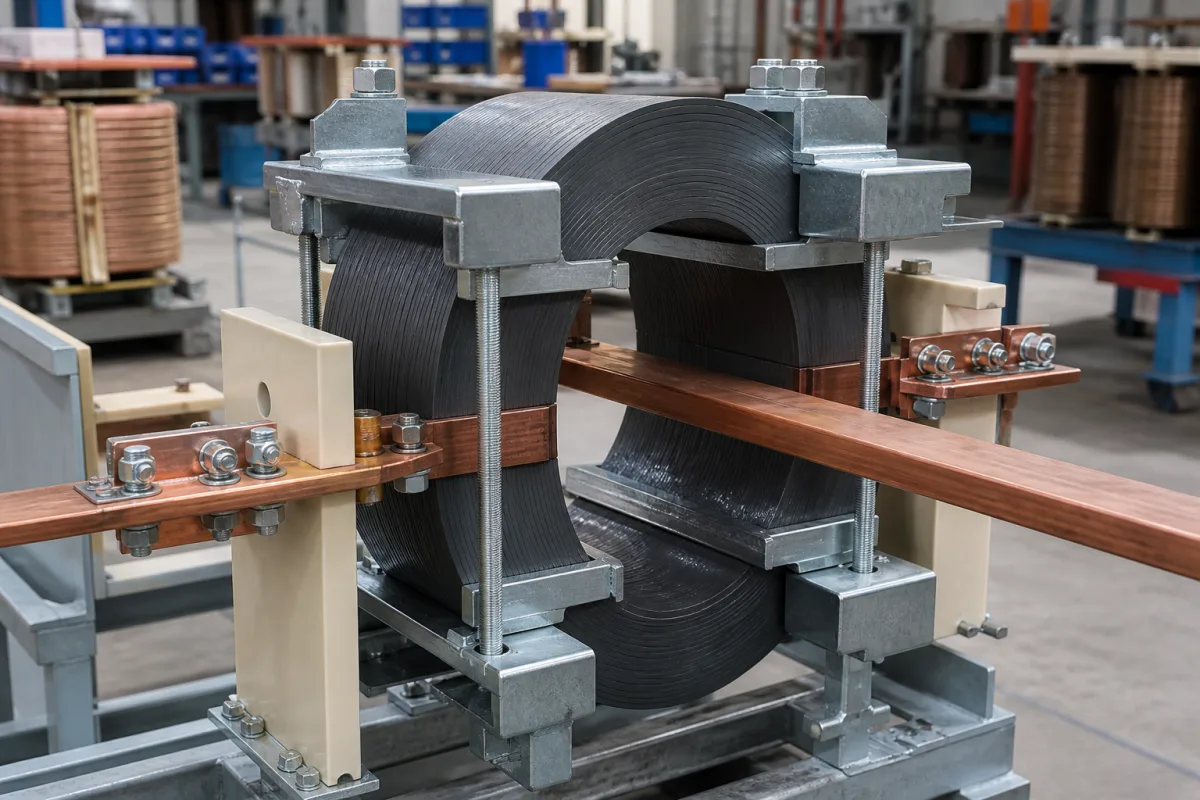

该系统通过夹紧板、螺栓、弹簧和绝缘组件对叠片铁芯堆施加受控的压缩力。该力最小化叠片之间的气隙，减少涡流和磁滞等磁损耗。同时，它维持结构完整性，以应对热膨胀和电磁力，防止振动引起的噪声，并确保稳定的磁路性能。夹紧压力设定在不损坏铁芯的范围内。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 夹紧力 | 5–20 kN | Ensures core stability under short-circuit conditions |
| 铁芯直径范围 | 50–300 mm | Accommodates standard medium voltage transformer cores |
| 铁芯高度范围 | 30–200 mm | Fits typical core stack heights |
| 表面平面度 | ≤0.05 mm | Ensures uniform pressure distributionISO 1101 |
| 绝缘电阻 | ≥1000 MΩ | At 500 V DC, between clamping parts and coreIEC 60243 |
| 介电强度 | ≥5 kV | Withstands test voltage without breakdownIEC 60243 |
| 工作温度 | -40–85 °C | 在此范围内可连续运行IEC 60068-2-1 |
| 相对湿度 | ≤95 % | Non-condensing at 40°CIEC 60068-2-78 |
| 防护等级 | IP54–IP65 | 防尘并防喷水IEC 60529 |
| 材料牌号 | Q235B | 结构件采用碳钢GB/T 700 |
| 表面处理 | Zn-8–12 μm | Hot-dip galvanized for corrosion resistanceISO 1461 |
| 重量 | 2–15 kg | Depends on core size and configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大夹持力: 5000 N, 最大压缩应力: 50 MPa |
| other spec: | 磁芯直径范围: 50-300 mm, 抗振性: 5g @ 10-2000 Hz, 绝缘等级: F (155°C) |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它在中压电流互感器中牢固夹紧叠片磁芯，施加均匀压力以最小化气隙，减少磁损耗，并防止振动引起的噪声，确保稳定运行。
夹紧力通常为5–20千牛，夹紧压力为1.0–1.6兆帕。这些是参考范围；请确认您的型号的具体值。
绝缘电阻在500伏直流下≥1000兆欧，介电强度≥5千伏，均符合IEC 60243。这些确保夹紧部件与铁芯之间的电气安全。
它在-40°C至85°C（IEC 60068-2-1）和高达95%的相对湿度（40°C时无冷凝，IEC 60068-2-78）下运行。防护等级为IP54–IP65（IEC 60529），防止灰尘和水喷射。
