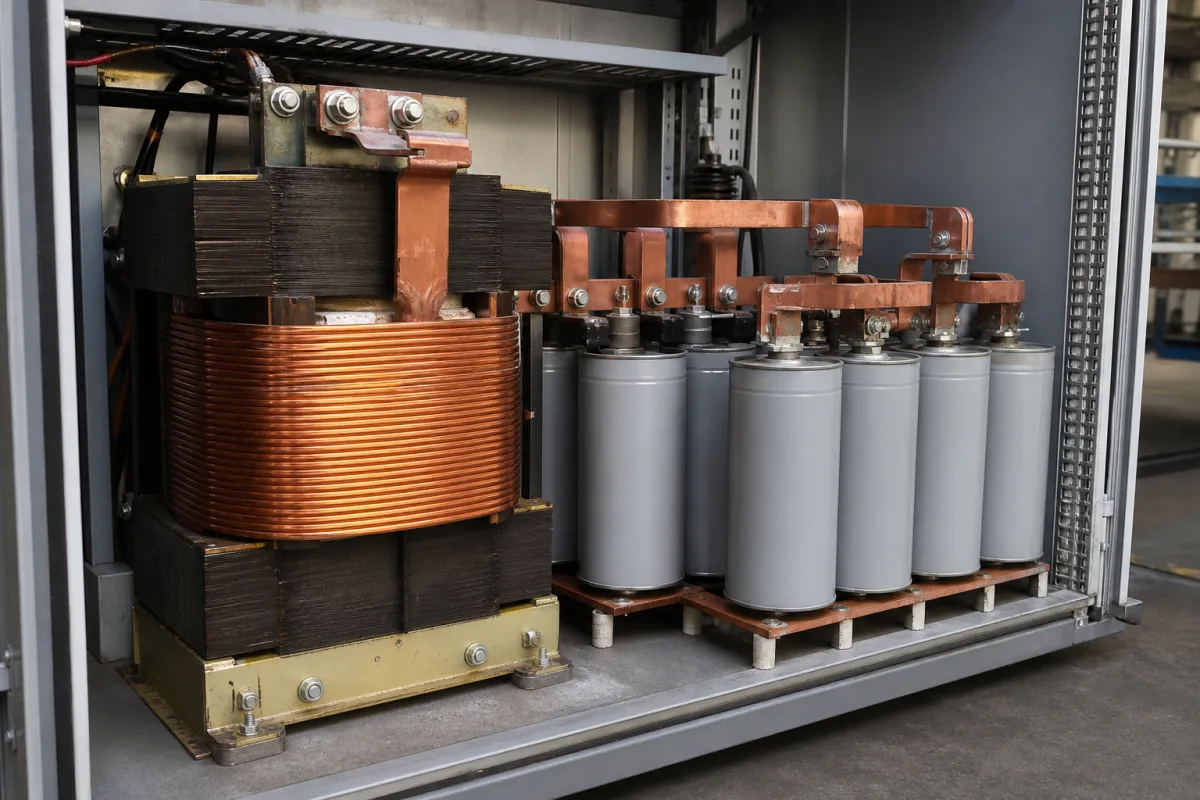

滤波电路（扼流圈与电容器）

滤波电路是整流电源中的关键无源电子元件，用于降低整流直流输出中存在的交流纹波电压。它由电感器（扼流圈）和电容器组成，通常采用L型（电感输入）或C型（电容输入）等配置。扼流圈阻碍电流变化，平滑电流流动；电容器储存电荷并阻碍电压变化，平滑电压。两者共同衰减交流纹波分量，使稳定的、接近恒定的直流电压能够传输给敏感电子负载。该元件在需要纯净直流电源的应用中至关重要，例如工业设备、电信和精密仪器。滤波电路的特性参数包括额定电压、电容量、电感量、纹波电流、工作温度、绝缘电阻、介电强度、电容量公差、电感量公差、湿度范围、防护等级和重量。这些参数以参考范围形式给出，必须针对具体型号和应用进行验证。该电路使用铁氧体磁芯（用于扼流圈）、铝电解箔（用于电容器）、铜线和绝缘材料等材料制造。它符合相关IEC标准，包括用于电容器的IEC 60252、用于电感器的IEC 60289、用于环境试验的IEC 60068-2、用于标记代码的IEC 60062以及用于防护等级的IEC 60529。然而，对于实际产品，应与法定制造商或供应商确认是否符合这些标准。滤波电路是大型电源系统中的一个组件，并非独立产品。其性能取决于根据负载要求和纹波频率正确选择扼流圈和电容器值。在集成此组件时，工程师必须考虑输入和输出电压电平、纹波电流和环境温度，以确保可靠运行。建议定期检查过热、电容器鼓包或绝缘劣化的迹象，以保持性能和安全性。

滤波电路基于阻抗原理工作。扼流圈（电感器）对交流纹波频率呈现高阻抗，阻止或减少其通过，同时对直流呈现低阻抗，允许其通过。电容器与负载并联，为交流纹波提供低阻抗路径，有效地将其短路到地，同时储存电荷以维持稳定的直流电压。在L型滤波器中，电感器与负载串联，电容器并联。在C型滤波器中，仅电容器与负载并联。这些组件的组合构成低通滤波器，衰减高频纹波，同时通过直流分量。滤波效果取决于电感和电容的值以及负载电流。较高的电感和电容通常能改善纹波抑制，但可能增加尺寸和成本。电路设计必须平衡这些因素，以满足所需的输出电压稳定性和纹波规格。
