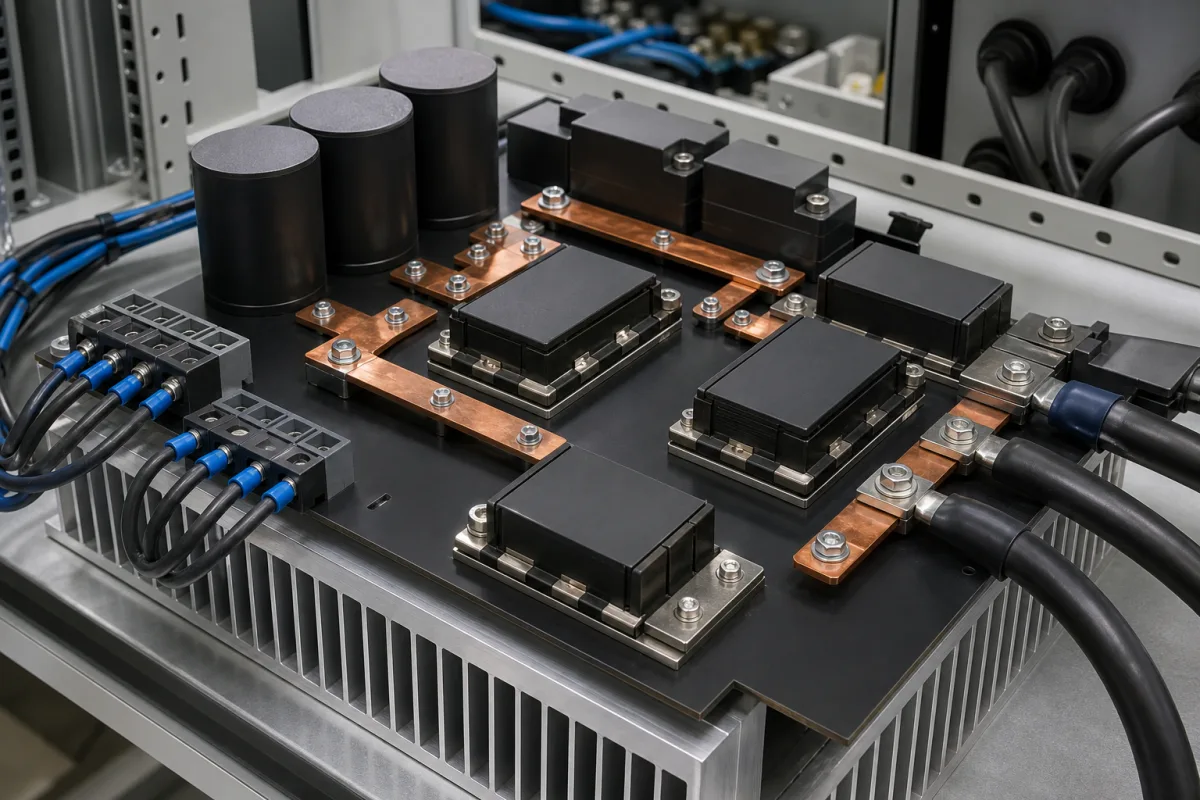

功率输出级

在精密温度控制器中，功率输出级是关键电子子系统，负责接收来自PID控制器的低功率控制信号，并将其放大，以向加热元件（如电阻加热器、帕尔贴模块）提供精确调节的高功率电流。它作为最终执行器，根据控制器的误差校正命令直接决定受控系统的热量输入。该级通常采用功率晶体管（如MOSFET或IGBT）、固态继电器（SSR）或晶闸管（SCR/Triac），配置为开关（PWM）或线性放大电路。它通过改变占空比（开关型）或电压/电流（线性型）来调节输送到负载的功率，直接响应控制器处理器的模拟或数字信号，实现精细的热控制。输出功率范围为1000–5000 W，匹配典型加热元件额定值，电源电压为24 V DC（±10%）。输出电流连续额定为0–20 A。控制精度典型优于±0.5°C，线性度为±0.1% FS，负载调整率为±0.05% FS，纹波和噪声≤50 mV p-p（20 MHz带宽）。效率在满载时≥92%。工作温度为-20至70°C（50°C以上降额），存储温度为-40至85°C，相对湿度为5–95%无冷凝。防护等级为IP54–IP65（依据IEC 60529），取决于外壳。尺寸为100×160×200 mm（宽×高×深），用于底盘安装，重量为1.5–2.5 kg，取决于功率等级。材料包括硅（半导体器件）、铜（导体和散热器）、陶瓷或环氧树脂（绝缘和封装）、铝（散热）。本目录条目提供参考值；采购前请向法定制造商或供应商确认具体型号的规格和标准。

功率输出级接收来自PID控制器的低功率控制信号。它使用功率半导体（MOSFET、IGBT、SSR或晶闸管），采用开关（PWM）或线性配置。在开关模式下，它通过改变输出占空比来控制平均功率；在线性模式下，它连续调节电压或电流。调制直接与控制器的误差信号成比例，从而实现对负载的精确热量输送。该级包括保护和滤波电路，以确保在规定限值内稳定运行。
