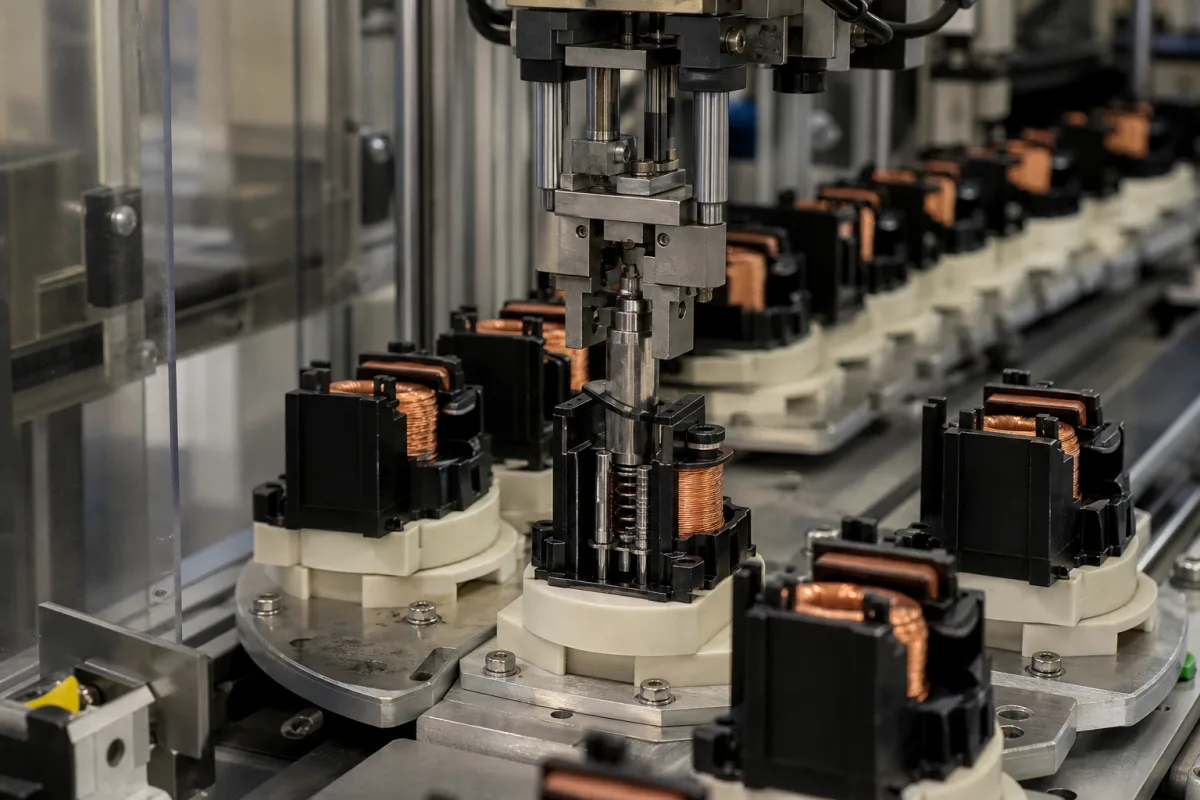

电磁线圈组件

电磁线圈组件是中压真空接触器执行器模块中的关键子组件。它由绕在骨架或铁芯上的漆包铜线组成，通电时产生磁场，驱动机械连杆机构，从而打开或关闭真空接触器触点，用于中压电路控制应用。该组件包括漆包铜线、通常由PBT或尼龙制成的骨架、端子引脚或连接器，以及绝缘材料（如清漆、胶带和套管）。主要参数包括：标准线圈电压为24 V DC（±10%），其他电压可按需提供；线圈功耗为8–12 W（保持功率，浪涌可能更高）；绝缘等级为F级（155 °C）标准，可选H级，符合IEC 60085；介电强度为2.5 kV（1分钟），符合IEC 60947；绝缘电阻在500 V DC下≥100 MΩ，符合IEC 60255；工作温度范围为-40至85 °C，70 °C以上需降额；相对湿度≤95%（无凝露），符合IEC 60068-2-78；防护等级为IP54–IP65，符合IEC 60529；线圈电阻在20 °C下为20–80 Ω（±10%）；吸合电压≤额定电压的85%，释放电压≥额定电压的10%，符合IEC 60947；机械寿命在正常负载条件下≥1000万次，符合IEC 60947；重量为0.15–0.35 kg，取决于线圈尺寸和封装。这些数值是目录参考范围，必须针对实际型号和应用进行确认。该组件的工作原理是：当电流流过线圈时，根据安培定律产生磁场，与铁磁元件（通常是柱塞或衔铁）相互作用，产生电磁力，从而产生线性或旋转机械运动以驱动接触器机构。它用于中压接触器的切换和控制。在选择时，请与法定制造商或供应商核实线圈电压、功率、绝缘等级和环境额定值。建议定期检查绝缘电阻和介电强度，以检测性能退化。故障模式包括过压或过热导致的线圈烧毁、绝缘击穿以及连杆机构的机械磨损。始终咨询制造商以获取特定应用要求。

当电流流过绕制的铜线圈时，根据安培定律产生磁场。该磁场与铁磁元件（通常是柱塞或衔铁）相互作用，产生电磁力，从而产生线性或旋转机械运动以驱动接触器机构。力的大小与匝数和电流成正比，运动用于打开或关闭真空接触器触点。线圈设计在指定的电压和温度范围内工作，以确保可靠动作。磁路经过优化，以提供足够的力，同时最小化功耗和热量产生。柱塞或衔铁克服弹簧或其他复位机构运动，只要线圈通电，接触器就保持动作状态。当电流移除时，磁场消失，复位机构使触点复位。
