叠片机构

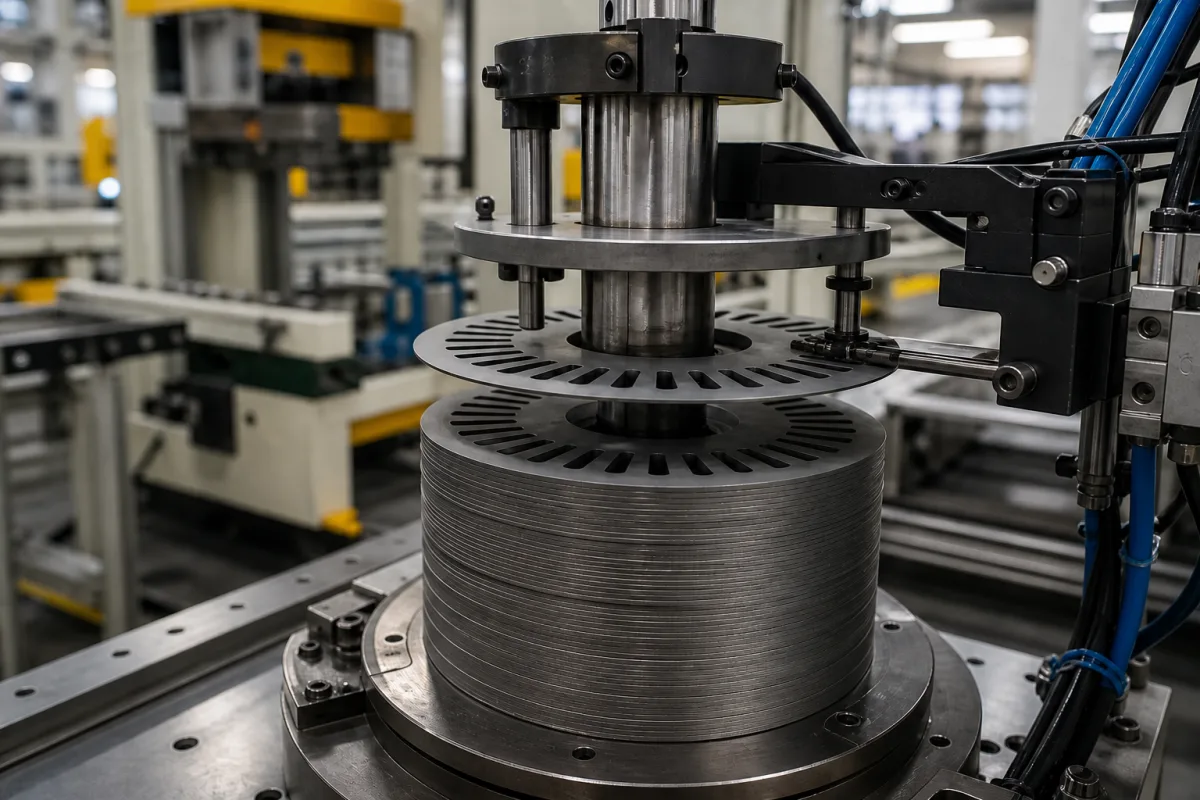

叠片机构是电动机转子铁芯叠装焊接机中的关键部件。其主要功能是从供料系统中精确拾取单个电工钢片（通常为冲压或激光切割），并按预定顺序和方向精确地将其叠放到芯轴或心轴上。该过程构建转子铁芯组件，确保钢片对齐，以最大限度地减少涡流损耗，并达到成品转子所需的磁性能和机械性能。该机构通常通过伺服驱动的拾取和放置系统运行。夹爪或真空吸盘末端执行器从料仓或输送带中取出单个钢片。然后，机构平移和/或旋转，使钢片的键槽或其他定位特征与叠片或芯轴上的特征对齐。它以受控的力将钢片放置在不断增长的叠片上。该过程对每个钢片重复进行，通常定期检查叠片高度和对齐情况。先进系统可能包括用于方向验证的视觉系统，以及用于施加层间绝缘或粘合剂的机构。该机构设计用于20–200毫米的叠片高度范围，可容纳0.2–0.5毫米厚的钢片（符合IEC 60404-8-1）。叠片速度为每分钟15–60片，叠片精度为±0.05毫米。5–20千牛的压缩力确保叠片完整性。工作压力为0.4–0.8兆帕，电源电压为220–380伏交流电（IEC 60038），功耗为2.5–7.5千瓦。工作温度为5–40摄氏度（IEC 60068-2-1），相对湿度为30–85%RH（IEC 60068-2-78），防护等级为IP54–IP65（IEC 60529）。机器重量为800–1500千克。材料包括碳钢、铝合金和精密直线轴承。请与法定制造商或供应商核实具体型号的值和标准。

该机构采用伺服驱动的拾取和放置系统。夹爪或真空吸盘末端执行器从料仓或输送带中取出单个钢片。然后，机构平移和/或旋转，使钢片的键槽或其他定位特征与叠片或芯轴上的特征对齐。它以受控的力将钢片放置在不断增长的叠片上。该过程对每个钢片重复进行，通常定期检查叠片高度和对齐情况。先进系统可能包括用于方向验证的视觉系统，以及用于施加层间绝缘或粘合剂的机构。
