电机接线盒管什么
接线盒由哪几件组成
表中材料取自所列厂家的说明书；同一厂家在不同机座号和防爆型式下用的材料也不一样，以具体电机系列的样本为准。
左右滑动查看完整表格 →

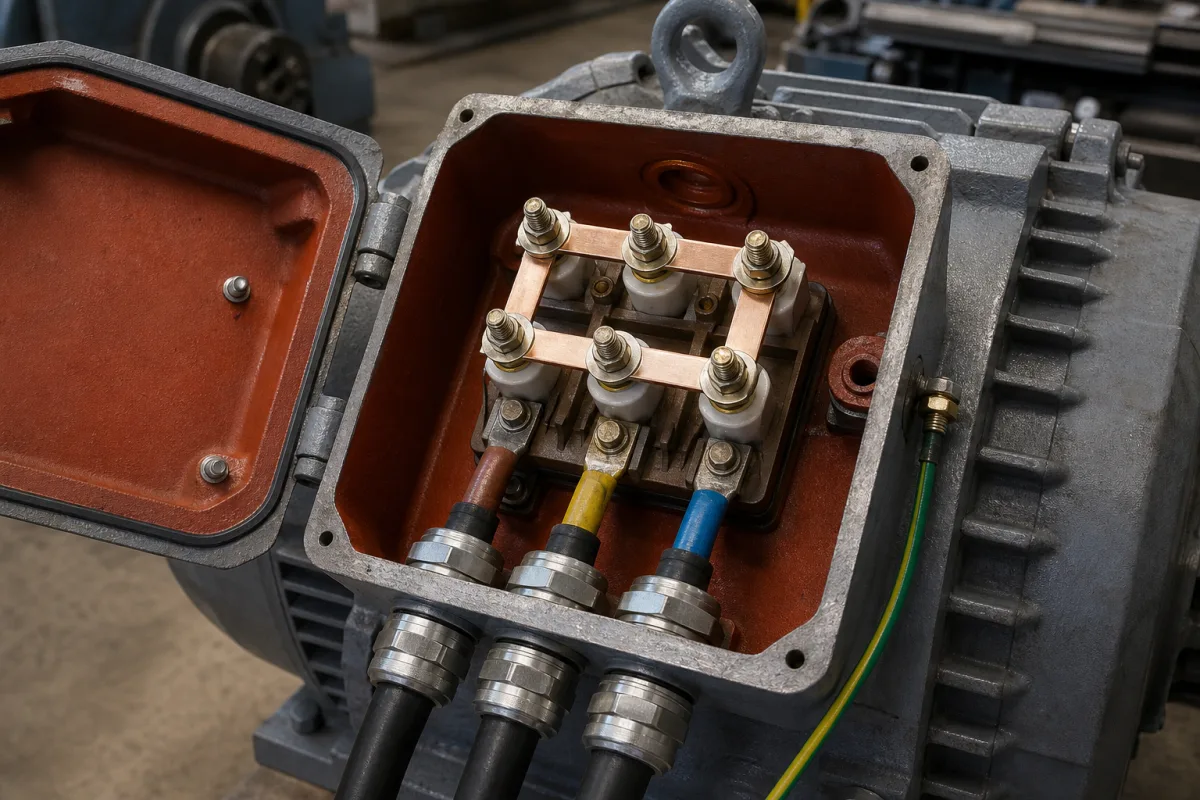

| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 接线盒体（盒座与盒盖） | 包住接线板和电缆端头，挡住粉尘和水；盒盖与盒座之间、盒座与机座之间各有一道密封垫。SEW 要求在重新装配前把密封面擦干净，发脆的密封件要更换。[1] | SEW DR 系列有铝制接线盒和灰口铸铁接线盒两种。[1] 卧龙 YX3 高压电机主接线盒为普通型钢板接线盒，YB3 隔爆电机为隔爆型铸铁接线盒，内腔涂防锈底漆和耐弧磁漆。[5][6] |
| 接线板与接线柱 | 固定绕组引线和电源电缆，并用连接片完成星形或三角形接法。接线柱直径决定能接的导线截面，SEW DR 系列从 M4 到 M16 共几档。[1] | 卧龙 YB3 主接线盒用铜质 M16 接线柱和铜质 M16 双螺母；YX3 的接线端子经镀银处理。[5][6] 接线板绝缘件的材料以电机厂资料为准。 |
| 电缆引入装置（格兰头、喇叭口、螺纹口） | 夹住并密封进线电缆，承受拉拽。卧龙高压电机主接线盒标准为喇叭口进线，可选螺纹口钢管布线或格兰头；喇叭口用压板固定电缆，带橡胶密封和防拔脱装置。[5] | 卧龙辅助接线盒的格兰头为铜镀镍。[5] 东力 YBK3 隔爆电机进线口密封圈为丁腈橡胶。[7] Lapp SKINTOP HEAT 格兰头按 EN 60529 为 IP68（3 bar、30 min）。[4] |
| 接线盒底座固定件 | 把接线盒底座紧固在定子或机座上，同时压紧底座密封垫；接线盒换方位时要拆装这组螺栓。SEW DR 系列底座用 4 颗六角头螺栓固定，按机座号给出拧紧扭矩。[1] | SEW DR..71～132S 底座螺栓拧紧扭矩 5 Nm，DR..132M～225 为 27.3 Nm，DR..250～315 为 54 Nm。[1] 东力 YBK3 隔爆外壳的连接螺栓均带弹簧垫圈，M16 及以下螺栓抗拉强度不低于 800 MPa。[7] |
接线盒跟着电机走：电压、电流、防护和进线
接线盒很少单独按目录选，它的电压、电流、防护和材料都跟着电机走。下表每一项写的是某个电机系列说明书里的实际做法，以及订货时该怎么提。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 额定电压与电气间隙 | 跟随电机额定电压。SEW 按 IEC 60664 给出不绝缘带电部件之间的最小距离：额定电压 ≤500 V 时 3 mm，≤690 V 时 5.5 mm。[1] 卧龙 YX3 为 6000 V 高压电机，主接线盒内腔加大，爬电距离与电气间隙按国家标准。[5] | 变频供电或高压电机，订货时注明实际供电方式和电压。 |
| 额定电流与接线柱规格 | 按接线柱直径对应。SEW 建议 DR..250～315 电机在负荷电流超过 250 A（M12 接线柱）或 315 A（M16 接线柱）时采用双侧馈电。[1] | 大功率电机先看铭牌电流，再看接线柱直径和是否需要两根并联电缆。 |
| 防护等级 | 跟随电机防护等级。SEW DR 系列可选 IP44～IP66（EN 60034-5），手册铭牌示例为 IP54。[1] 卧龙 YX3 订货可选 IP54、IP55，YB3 为 IP55。[5][6] | 接线盒的防护靠密封垫和进线口共同保证，格兰头的防护等级要不低于电机。 |
| 温度条件 | 东力 YBK3 隔爆电机外壳最高表面温度限值 130 °C，进线口处温度要低于所用电缆的允许温度。[7] Lapp SKINTOP HEAT 格兰头动态使用 -20～+200 °C、静态 -40～+200 °C。[4] | 按环境温度和电缆耐温等级选电缆与格兰头。 |
| 盒体材料 | SEW DR 系列：铝或灰口铸铁。[1] 卧龙 YX3：钢板；卧龙 YB3 隔爆型：铸铁。[5][6] | 按电机系列、防爆型式和腐蚀环境确定，铝盒和铸铁盒的盒盖拧紧扭矩不同。 |
| 进线口规格 | 卧龙 YX3 测温接线盒为 2×M25×1.5 格兰头，适用电缆外径 Φ6～Φ18 mm；主接线盒螺纹口为 G2½ 内螺纹。[5] Lapp SKINTOP HEAT 有 M12×1.5 至 M63×1.5 各档。[4] | 螺纹规格和电缆外径一起提，单看螺纹配不准格兰头。 |
| 进线口数量 | 卧龙 YX3 主接线盒进线口 1 个，测温接线盒 2 个、加热器接线盒 1 个。[5] 东力 YBK3 接线盒按规格做成 1 个或 2 个出线口（M10 及以上为 2 个）。[7] | 按电源电缆根数、是否并联和辅助回路数量确定。 |
| 端子形式 | SEW DR 系列为螺柱式接线柱配法兰螺母，用户电缆用环形线鼻（DIN 46237 或 DIN 46234）。[1] 东力 YBK3 接线盒可做 3 个或 6 个接线端子，芯线压在两只弓形垫圈之间。[7] | 按接线柱螺纹规格备好对应孔径的线鼻。 |
| 导线截面 | SEW DR 系列：M4 接线柱 ≤6 mm²，M6 ≤35 mm²，M8 ≤70 mm²，M10、M12 ≤95 mm²，M16 ≤120 mm²。[1] 东力 YBK3 380/660 V 的 M16 接线柱对应 3×120+1×35 mm² 电缆，外径 Φ64 mm。[7] | 截面超出接线柱允许值时，按电机厂要求改用大一档接线柱或双侧馈电。 |
| 重量 | 随电机机座号和盒体材料而定，作为电机整机重量的一部分提供。 | 单独订购备件接线盒时，按电机型号和机座号向电机厂询价。 |
| 塑料件阻燃 | 适用于有塑料接线板或塑料盒盖的机型，阻燃等级以电机厂资料为准。 | 对阻燃有要求的场所，订货时写明需要的阻燃等级。 |
| 抗冲击 | 盒体抗冲击能力取决于材料和壁厚，有要求时向电机厂索取 IK 等级或试验报告。 | 容易被叉车、物料碰撞的位置，优先选铸铁盒体或加防护罩。 |
接线盒朝向和进线方向，在订电机时一起定
中小型电机的接线盒多数可以换方位。SEW DR 系列 71～132 机座的接线盒可放在 0°、90°、180°、270° 四个位置（从风扇罩方向看），进线口有 X、1、2、3 四个朝向；接线盒在 180° 时，X 与 2 两个朝向互换。[2] 卧龙 YB3 高压隔爆电机的主接线盒装在顶部，可按 90° 旋转以适应不同进线方向；YX3 订货时在“顶右”“顶左”之间选。[6][5] 东力 YBK3 煤矿用隔爆电机的接线盒在顶部，可 4 个方向进线。[7]
现场改方位要拆开接线盒和定子，会破坏出厂时的密封和涂层。SEW 在服务指南里写明，用于冲洗或腐蚀环境的电机不建议改接线盒位置。[2] 如果确实要转，SEW 的做法是：取下盒盖和端子，松开底座螺栓，清洁定子密封面、底座和盒盖，检查并更换受损密封垫，摆放时防止引线被挤压或扭转，装好后再做一次绝缘检查。[1] 安装在潮湿场所或户外时，SEW 要求接线盒的进线口朝下。[1]
向电机厂订货时写清：接线盒位置（如顶右、顶左或从风扇端看的角度）、进线方向、进线方式（格兰头、喇叭口或螺纹口钢管布线）、每根电缆的外径和截面、电缆根数、是否需要测温和加热器接线盒、防护等级以及是否为爆炸性环境。随货索取接线图、格兰头型号与夹紧范围、各紧固件拧紧扭矩；隔爆电机另要防爆合格证。下表是 SEW DR 系列接线盒紧固件的拧紧扭矩，可作为安装和验收时的参照。
左右滑动查看完整表格 →
接线柱粗细决定电缆能接多大
同一系列电机，机座越大，接线柱越粗。SEW DR 系列按机座号配 M4 到 M16 的接线柱，每一档都规定了法兰螺母的拧紧扭矩和可接导线截面；DR..250～315 电流大时，SEW 建议改为双侧馈电。[1] 东力 YBK3 说明书则按接线柱规格列出配套电缆，例如 380/660 V 的 M10 接线柱配外径 Φ50 mm、3×70+1×25 mm² 的电缆。[7]
接线时芯线端头要压实。东力要求芯线接在两只弓形垫圈之间，飞刺不得外露，再用接线压板和弓形垫圈压紧，防止电缆窜动。[7] SEW 要求检查电缆截面、拧紧接头和保护接地、不压伤导线绝缘，并检查盒内绕组接头，松了要拧紧。[1]
左右滑动查看完整表格 →
格兰头和密封圈按电缆外径配
同样是 M25 螺纹，不同格兰头夹得住的电缆外径差别很大：Lapp SKINTOP HEAT M25×1.5 的夹紧范围是 12.0～16.0 mm，SEW 随 MOVIGEAR 驱动单元提供的 M25 EMC 格兰头覆盖 8～16 mm。[4][3] 所以订货要报电缆外径。Lapp 表中的帽螺母扭矩是常温下的最大值，某些护套材料要用更小扭矩，以免压伤护套；不带锁紧螺母的格兰头只能拧进螺纹孔。[4]
SEW 对 EMC 格兰头规定了电缆拔出力：M16 格兰头夹 4～8 mm 电缆要承受 75 N，M25 夹 8～11 mm 为 120 N、11～16 mm 为 130 N，规定的夹紧扭矩是达到这个拔出力的手段。[3]
高压和隔爆电机常用喇叭口加同心圆密封圈。卧龙 YX3 主接线盒密封圈有 Φ64、Φ57、Φ51、Φ46、Φ40 几圈，适用电缆外径 Φ39～Φ63 mm。[5] 东力 YBK3 要求按电缆外径剥去密封圈内圈，两者直径差不大于 1 mm，压紧后密封圈与电缆、与接线盒座之间都要无间隙，否则失去隔爆性能。[7]
左右滑动查看完整表格 →
隔爆电机的接线盒本身就是隔爆外壳
东力 YBK3 煤矿井下用隔爆电机（Ex db I Mb）把接线盒盖、接线盒座、接线螺栓、端子套和密封圈都列为隔爆零部件；这些零件精加工后要经 1.0 MPa、(10+2) s 水压试验，连接隔爆外壳的螺栓都装弹簧垫圈防松。[7] 只用一个进线口时，另一个进线口的 2 mm 厚金属堵板不得拆掉，否则失去防爆性能。[7]
东力要求严禁带电开盖，接线盒内接地端子要与电缆 PE 线可靠连接；拆装时要保护隔爆面，隔爆面涂防锈油；损坏的隔爆件向生产厂索取或购买，故障电机送有防爆修理资质的单位修理。[7]
