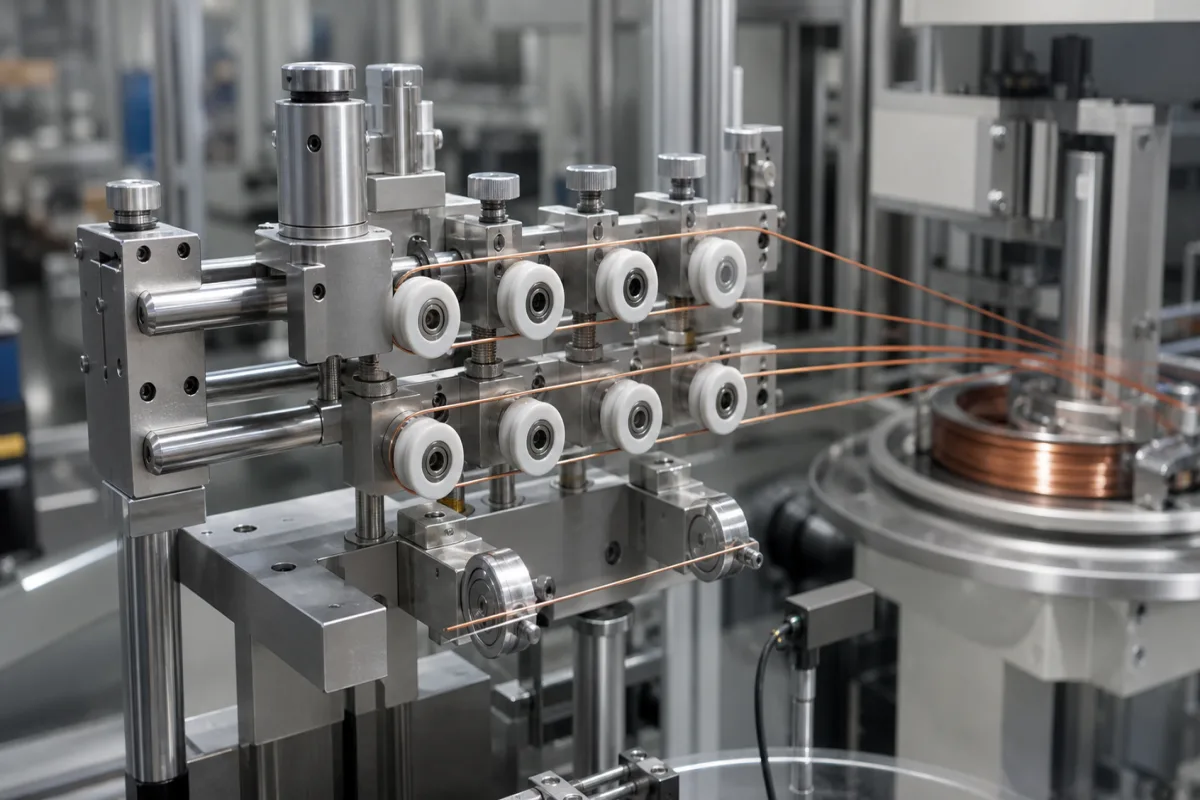

该系统结合了固定和可调导向件、张力控制装置和对齐机构，以保持一致的导线路径和定位。当导线从线轴送入时，导向系统控制其轨迹，防止缠结，确保正确分层，并在整个绕线过程中保持最佳张力，有助于均匀的线圈构造。导向件和滚轮的布置旨在最小化摩擦和弯曲应力，而定位机构根据线径和速度进行调整。系统在指定参数范围内运行：线径0.1–5.0毫米，速度300–600米/分钟，以及温度范围。如果超出这些范围，可能会出现导线振动、绕线质量差或机械故障。建议定期检查滚轮磨损和对齐情况以保持精度。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 线径范围 | 0.1–5.0 mm | Outside this range, guide rollers may not align properly. |
| 最大线速度 | 300–600 m/min | Higher speeds may cause wire vibration and poor winding quality. |
| 导轮直径 | 30–80 mm | Larger rollers reduce wire bending stress. |
| 导轮硬度 | 58–62 HRC | Lower hardness may cause premature wear. |
| 定位精度 | ±0.05 mm | Critical for consistent winding pitch. |
| 最高工作温度 | 80–120 °C | Exceeding may cause lubricant degradation and bearing failure. |
| 最低工作温度 | -10–0 °C | Below this, materials may become brittle. |
| 防护等级 | IP54–IP65 | IP54 for dry environments, IP65 for dust and water jets.IEC 60529 |
| 材料 | GCr15 | Bearing steel for rollers; other materials on request.GB/T 18254 |
| 重量 | 5–15 kg | Depends on configuration and number of guides. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 仅限大气压 (非加压系统) |
| other spec: | 导线直径范围: 0.1毫米至10毫米, 最大导线张力: 50牛, 定位精度: ±0.05毫米 |
| temperature: | -20°C 至 +80°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据目录参考，该系统设计用于线径0.1至5.0毫米。超出此范围，导向滚轮可能无法正确对齐。请务必与制造商确认您具体型号的确切范围。
最高工作温度列为80至120°C。超过此范围可能导致润滑剂降解和轴承失效。请与供应商确认您应用的确切限值。
系统的防护等级为IP54至IP65，符合IEC 60529。IP54适用于干燥环境，而IP65提供防尘和防喷水保护。请确认您具体配置的防护等级。
档案中的材料包括不锈钢、铝合金、工程塑料和陶瓷导向件。导向滚轮通常由轴承钢（GCr15）制成，符合GB/T 18254，但可根据要求提供其他材料。请向制造商咨询材料选项。
