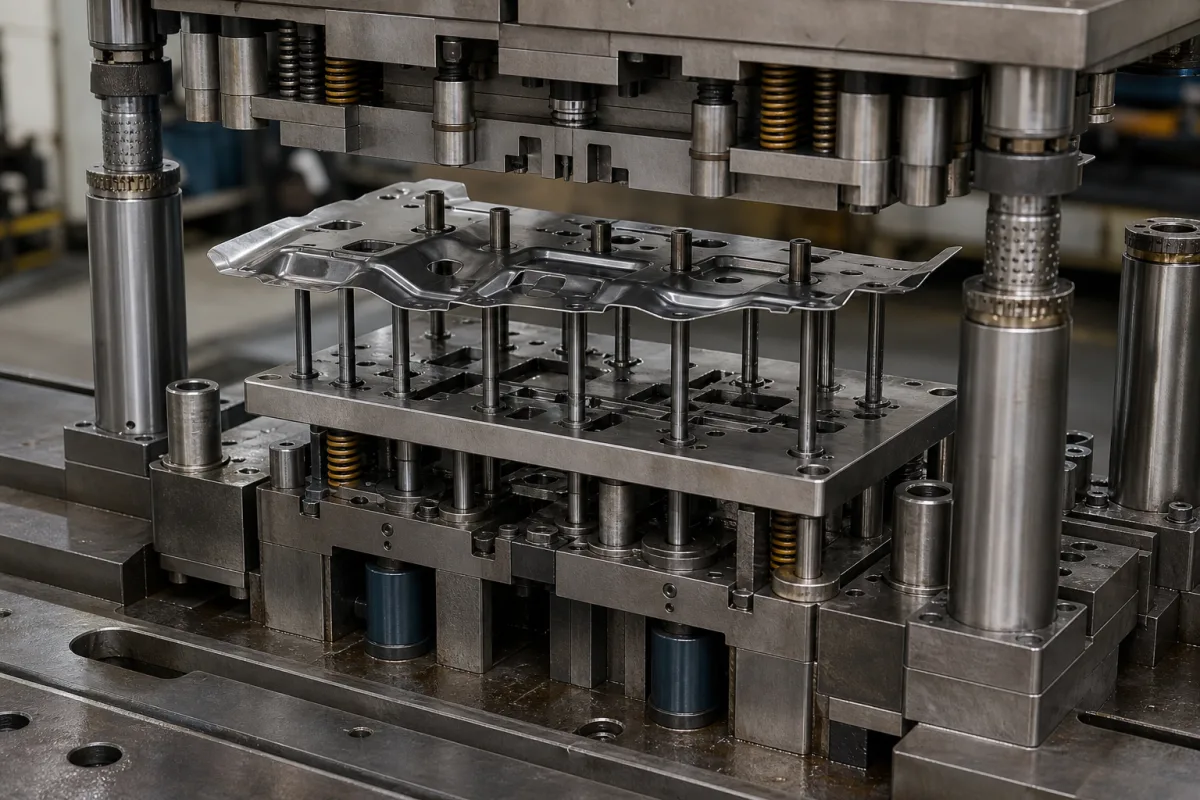

顶出系统由压力机或成型机的开启行程触发。当模具两半分离时，由机器的顶出杆或液压/机械机构驱动的顶出板向前移动。该板推动顶针穿过模具中的导向孔。顶针与成型零件接触，施加力将其从型芯或型腔中顶出。然后系统在下一次循环开始前复位。顶出行程必须超过零件深度以确保完全顶出，顶出力必须足以克服任何粘附力。工作压力、气缸直径和顶出速度是决定顶出性能的相关参数。定位精度对于薄壁零件至关重要，以避免损坏。系统在指定的温度范围内运行，其防护等级表示其适用于多尘环境。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 顶出行程 | 25–100 mm | Must exceed part depth for full ejection |
| 顶出力 | 50–200 kN | Insufficient force causes part sticking |
| 工作压力 | 1.0–1.6 MPa | |
| 缸径 | 32–100 mm | Determines force at given pressure |
| 顶出速度 | 50–200 mm/s | Too high may damage part |
| 定位精度 | ±0.05 mm | Critical for thin-wall parts |
| 工作温度 | -20–80 °C | Seals degrade above 80°C |
| 防护等级 | IP54–IP65 | Higher IP for dusty environmentsIEC 60529 |
| 材料牌号 | 40Cr–42CrMo | Hardened for wear resistanceGB/T 3077 |
| 表面硬度 | 50–60 HRC | Below 50 HRC wears quickly |
| 重量 | 15–60 kg | Affects handling and installation |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高100巴（液压驱动系统） |
| other spec: | 行程长度: 10-500毫米, 循环速率: 最高120次/分钟, 力容量: 1-50千牛 |
| temperature: | -20°C 至 200°C（标准密封件/材料的典型范围） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
顶出行程的参考范围为25–100 mm。它必须超过零件深度以确保完全顶出。请与制造商确认您的具体模具和零件几何形状所需的精确行程。
顶出力的参考范围为50–200 kN。力不足可能导致零件粘在模具中。所需力取决于零件材料、几何形状和表面积。请与供应商确认您的应用。
参考工作压力为1.0–1.6 MPa。请确认您系统的压力等级，并确保与您机器的能力匹配。
参考工作温度范围为-20至80°C。密封件在80°C以上可能老化。对于更高温度的应用，请咨询制造商以获取合适的密封材料。
