毛坯送料机构

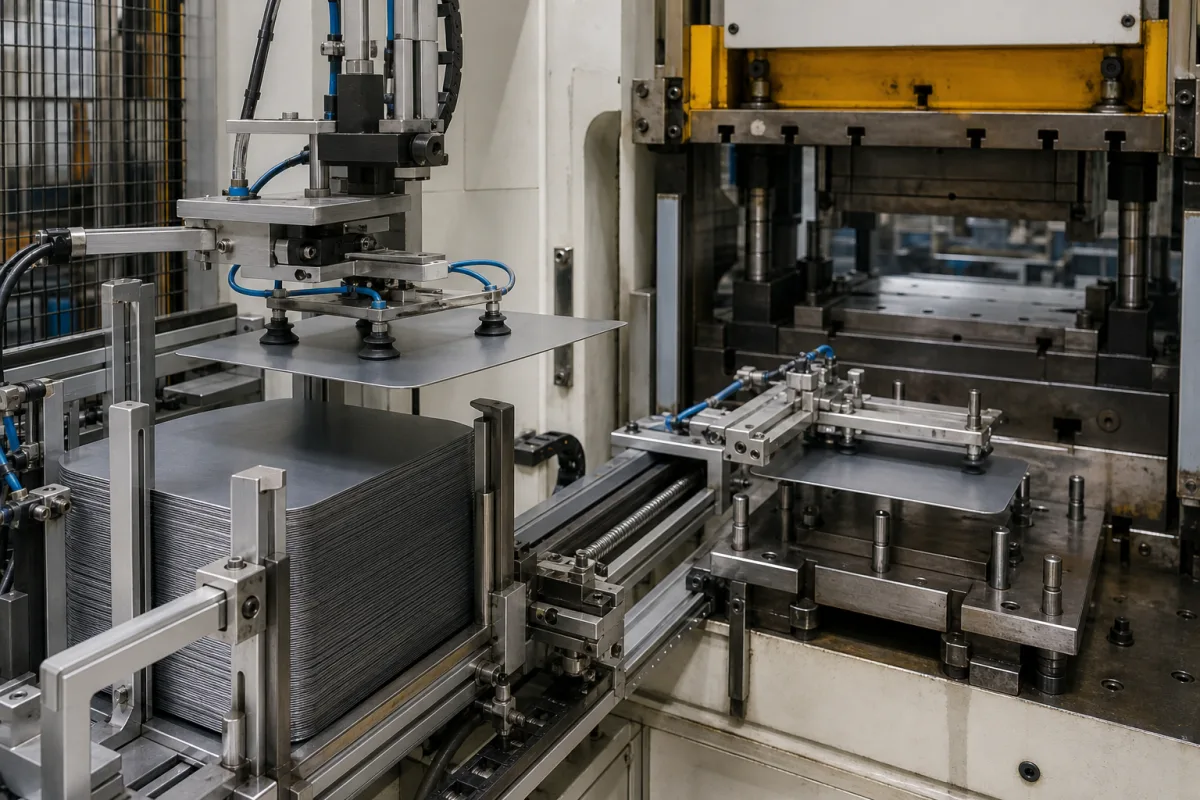

毛坯送料机构是罐体成型拉伸压力机的关键部件，负责将平直的金属毛坯（通常为板材或圆片）从料堆或料仓中自动、精确、可靠地送入压力机的成型工位。它确保后续拉伸和成型操作的正确定位、方向和时序。该机构通常采用气动、液压或伺服驱动的执行器，配合夹爪、吸盘或推杆，从料堆中拾取单个毛坯，然后将其精确输送并放置到压力机工作台或模具上。操作通过控制系统与压力机循环同步，确保无缝集成。该单元设计用于集成到现有压力机生产线中，需要根据毛坯尺寸、材料和所需循环速率进行仔细选择。关键参数包括：送料能力为30–60次/分钟，毛坯厚度范围为0.5–3.0毫米，毛坯宽度范围为100–600毫米，送料精度为±0.05毫米，送料速度为10–30米/分钟。机构在0.4–0.6兆帕的气动系统压力下运行，电源可选220/380伏交流（三相或单相，50/60赫兹），控制电压为24伏直流（±10%）。设计环境温度为5–45摄氏度，防护等级为IP54–IP65（IEC 60529）。结构框架采用碳钢Q235（GB/T 700），辊子采用轴承钢GCr15（GB/T 18254）。近似净重为800–1200千克，最大外形尺寸为1500×800×1200毫米。这些数值为参考范围，必须与法定制造商或供应商确认具体型号和应用。该机构用于机械和设备制造业，特别是金属成型工艺。它不是独立机器，而是需要正确集成和调试的组件。定期维护包括检查气动压力、传感器对准以及夹爪或吸盘的磨损。故障模式包括误送、卡料或定位精度丧失，可通过循环监控和质量检查来检测。该单元不包括压力机本身或下游模具。

该机构首先利用吸盘或夹爪从料堆中分离单个毛坯。然后通过伺服驱动或气动滑台将毛坯输送到压力机模具区域。传感器和PLC控制系统确保与压力机循环同步的精确时序和定位。毛坯被释放到模具或压力机工作台上，机构缩回进行下一循环。系统采用气动执行器进行夹持，伺服电机进行精确直线运动，实现高重复性。控制系统监控毛坯的位置和存在，根据需要调整送料速率和时序。该机构设计用于处理指定范围内的各种尺寸和材料的毛坯，并可针对不同毛坯尺寸进行调整。送料精度±0.05毫米通过闭环控制和刚性机械导轨实现。系统还包括安全联锁，防止毛坯未正确定位时运行。
