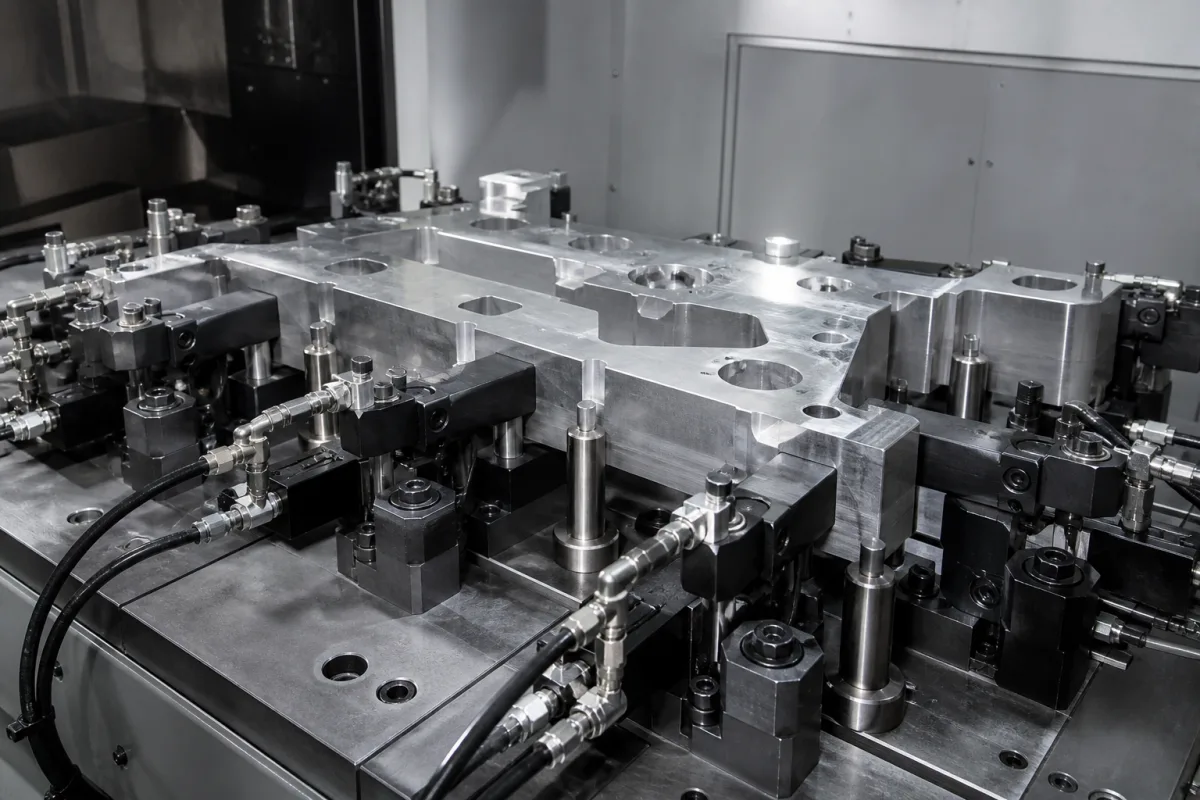

夹紧系统通过机械、气动或液压驱动对夹爪或夹具施加力，使其接触铝型材。该力产生摩擦力和保持力，抵消切割力和振动，使工件相对于切割工具保持静止。气动系统使用6–8 bar的压缩空气，液压系统使用100–200 bar的油。夹爪由淬硬工具钢制成，以抵抗磨损和变形。系统设计在0–60 °C的温度范围内运行，并能承受高达5 g的振动。型材表面状况（清洁、干燥、无油污或切屑）对于保持摩擦和防止滑动至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 夹紧力 | 5–50 kN | 取决于型材尺寸和切削力；较大型材需要更大的夹紧力。 |
| 夹紧精度（重复定位精度） | ±0.05–0.1 mm | 夹紧钳口的重复定位精度。 |
| 型材宽度范围 | 20–400 mm | 可安全夹紧的铝型材宽度范围。 |
| 型材高度范围 | 20–200 mm | 可容纳的型材高度范围。 |
| 工作压力（气动） | 6–8 bar | 适用于气动夹紧系统；超出此范围可能导致夹紧力不足或密封失效。 |
| 工作压力（液压） | 100–200 bar | 适用于液压系统；压力越高，夹紧力越大。 |
| 夹紧钳口材料 | Hardened tool steel (e.g., 42CrMo4, HRC 50–55) | 钳口必须耐磨且抗变形。 |
| 本体材料 | Steel (e.g., S355JR) or aluminum alloy (e.g., 6061-T6) | 铝用于轻量化，钢用于刚性。 |
| 密封材料 | NBR or FKM (Viton) | 用于气动/液压缸；FKM适用于高温或耐化学腐蚀场合。 |
| 工作温度范围 | 0–60 °C | 超出此范围，密封件可能失效或润滑剂劣化。 |
| 工作循环 | 100% at rated force % | 连续运行而不发生过热或疲劳失效。 |
| 使用寿命 | ≥1,000,000 次 | 在正常维护和规定操作条件下。 |
| 安装接口 | T-slots or bolt pattern (e.g., M12 bolts, 100 mm grid) | 必须与标准机床工作台匹配。 |
| 耗气量（气动） | 0.5–2.0 L/min per clamp at 6 bar L/min | 取决于气缸尺寸和循环速率。 |
| 液压油流量（液压） | 5–20 L/min | 液压驱动所需。 |
| 环境温度 | 0–60 °C | 超出此范围：密封件可能变硬或变软，导致泄漏或夹紧力下降。 |
| 供气压力（气动） | 6–8 bar | 超出此范围：低于6 bar：夹紧力不足；高于8 bar：密封损坏或过度磨损。 |
| 液压压力（液压） | 100–200 bar | 超出此范围：低于100 bar：夹紧力不足；高于200 bar：部件失效或泄漏。 |
| 切削振动 | Up to 5 g (acceleration) | 超出此范围：振动过大可能导致钳口滑动或松动。 |
| 型材表面状况 | Clean, dry, free of oil or chips | 超出此范围：污染物降低摩擦力，导致工件移动。 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 最大夹持力: 5000 N |
| flow rate: | 型材宽度范围: 20-200 mm, 振动容差: <0.5 mm 位移 |
| temperature: | -10°C 至 80°C |
12 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
夹紧力范围为5–50 kN，取决于型材尺寸和切割力。较大的型材需要更高的力。请务必与制造商核实您的具体应用所需的力。
气动系统需要6–8 bar，液压系统需要100–200 bar。超出此范围可能导致力不足或密封失效。请确认您型号的确切压力。
主体由钢（例如S355JR）或铝合金（例如6061-T6）制成。夹爪由淬硬工具钢（例如42CrMo4，HRC 50–55）制成。密封件为NBR或FKM（Viton）。这些材料的选择是为了刚性、耐磨性和兼容性。
相关标准包括ISO 12100、ISO 230-2、ISO 8573-1、ISO 4413、IEC 60068-2-1、IEC 60529、DIN EN ISO 4957、EN 755-2、ISO 3601-1、DIN 650、ISO 1217、ISO 11202和ISO 19973-1。这些是设计、测试和验证的参考标准。它们不保证任何特定产品的合规性；请与制造商核实。
