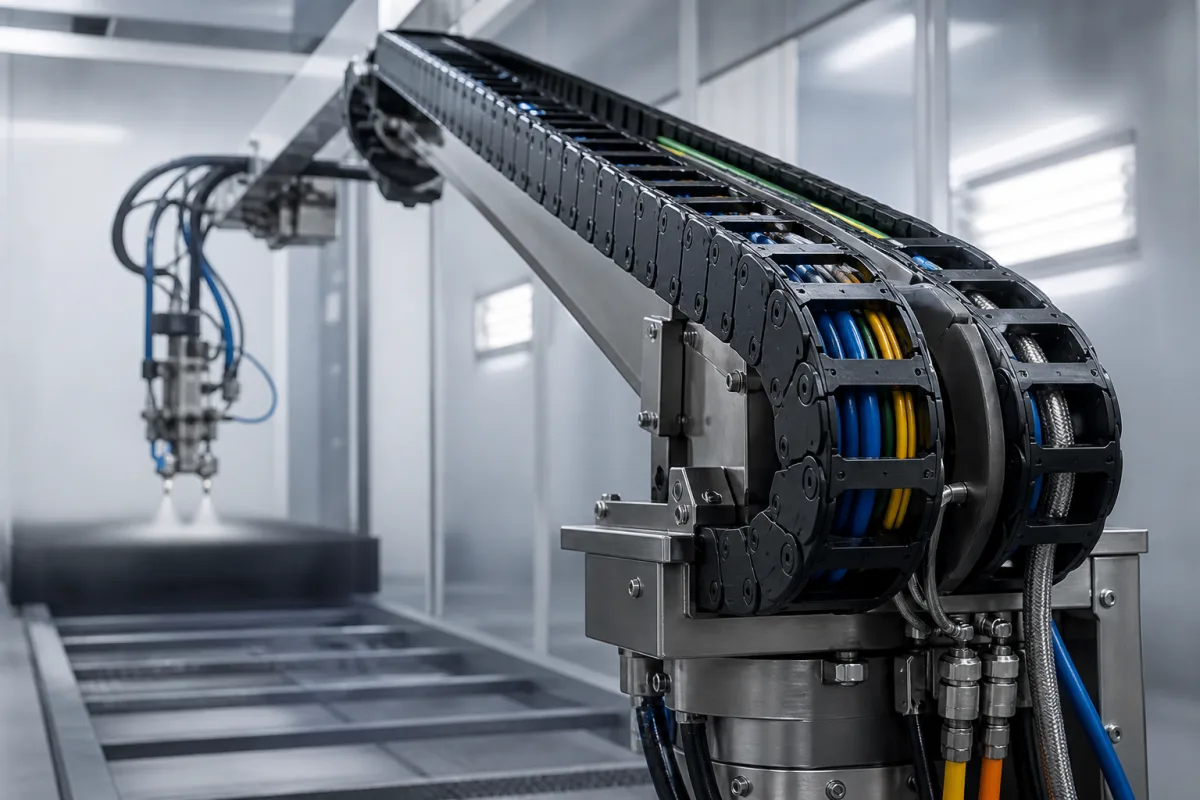

拖链作为由互连链节组成的铰接链条，沿预定路径弯曲和伸展。当喷涂机械手臂移动时，链条以受控半径弯曲，引导内部电缆和软管，确保不超过其最小弯曲半径。这可以防止扭结、磨损和线路应力。链条结构还能防止外部冲击和环境污染物。拖链的运动与手臂运动同步，确保电缆和软管始终正确布线和张紧。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 内高 | 15–60 mm | Must accommodate largest cable or hose diameter plus 10% clearance |
| 内宽 | 25–200 mm | Sum of all cable/hose widths plus 20% spare space |
| 弯曲半径 | 75–300 mm | Must be ≥ 10× cable diameter to prevent kinking |
| 移动速度 | 1–5 m/s | Higher speeds require higher acceleration ratings |
| 加速度 | 5–20 m/s² | Exceeding limit causes premature wear |
| 工作温度 | -40–85 °C | Outside range material embrittles or softens |
| 防护等级 | IP54–IP65 | 冲洗环境选用 IP65IEC 60529 |
| 最大电缆直径 | 10–40 mm | Larger diameters require larger inner height |
| 最大电缆重量 | 0.5–5 kg/m | Heavier cables need reinforced carrier |
| 材料 | PA66, PA12, PP | PA66 for high strength, PA12 for chemical resistanceUL 94 |
| 拖链重量 | 1–10 kg/m | Affects drive sizing and support structure |
| 最大无支撑长度 | 1–5 m | Longer lengths require glide shoes or guide trough |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高10 bar (150 psi) |
| other spec: | 最大弯曲半径：10倍拖链高度，最大速度：2 米/秒，防护等级：IP54 |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它用于在喷涂机械手上整理、保护和引导控制电缆和软管，防止在运动过程中发生缠绕、磨损和损坏。
常用工程塑料如尼龙或POM，以及镀锌钢。材料选项包括PA66、PA12和PP，具体取决于强度和耐化学性需求。
确定最大电缆或软管直径以及总束宽，然后选择具有适当间隙的内高和内宽（分别预留10%和20%）。同时考虑弯曲半径、移动速度、加速度和环境因素。
异常噪音、链节出现可见裂纹或变形、电缆或软管磨损，或无法保持正确的弯曲半径。定期检查磨损情况，并确保操作条件在规定的限值内。
