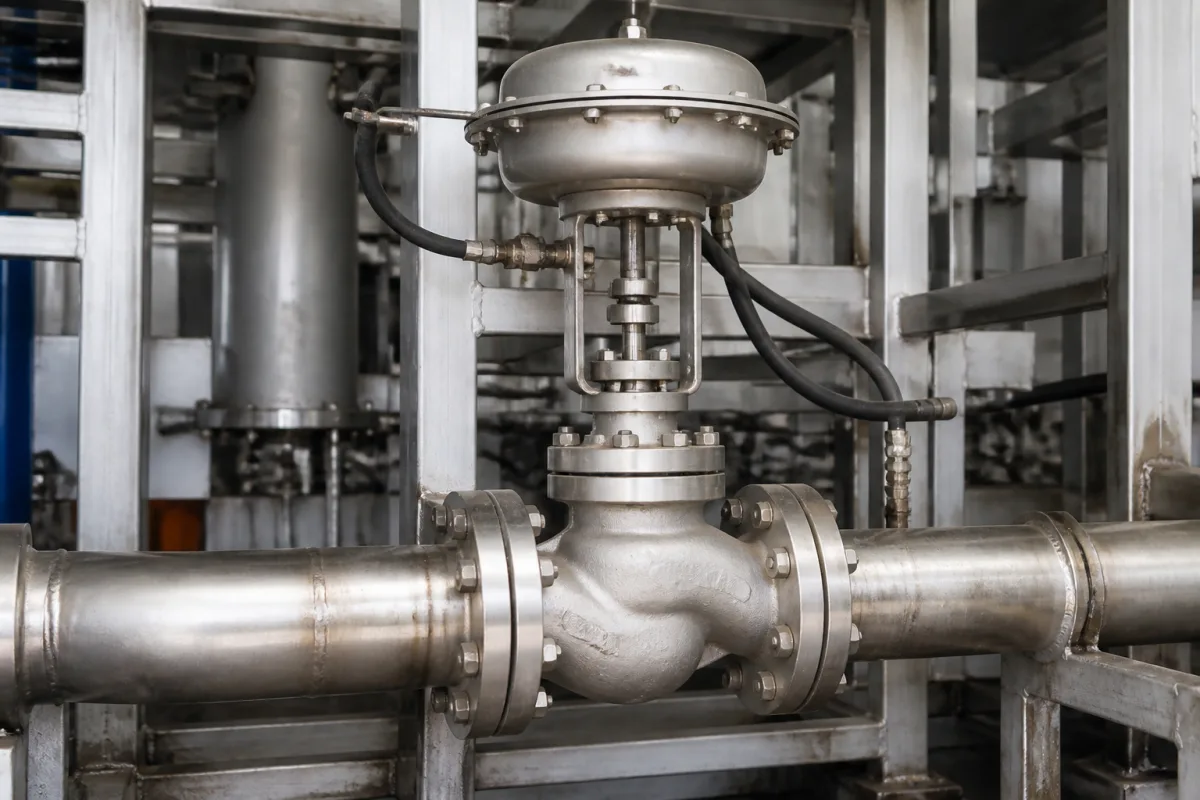

控制阀做什么：按信号持续改变开度
从膜头到阀座的四个部分
下表按功能划分直行程气动控制阀的主要部分。材料列为具体厂家型号的公开配置，订货以所选型号的材料表为准[1][5]。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 阀体 | 阀体是主要承压边界，提供管道连接端和流道，并支承阀座与阀芯。阀盖装填料函和阀杆密封，也用于连接执行机构；BCST ZJHP的上阀盖分普通型、散热型和波纹管密封型[2][1]。 | BCST ZJHP阀体列碳钢WCB、SS304（ZG1Cr18Ni9）、SS316（ZG0Cr18Ni12Mo2Ti）[1]；SUPCON LN82列WCB/WCC/LCB/LCC、WC6/WC9、CF8/CF8M、4A/5A等[5]。 |
| 阀内件（阀芯、阀座、阀杆） | 阀内件是调节流量的内部零件。直通阀中通常包括阀芯、阀座环、套筒、阀杆和阀杆销；阀芯离开或靠近阀座，改变节流面积，关闭时阀芯与阀座形成密封面[2]。 | SUPCON LN82列630、316、316+ST、316氮化、316+Ni60、316+WC等组合[5]；AUTORUN ZJHP-150LBC-DN50阀座/阀内件为304+STL[7]；BCST ZJHP推杆和衬套为2Cr13[1]。 |
| 执行机构 | 把气压或电信号转换为阀杆推力和位移。气动薄膜式依靠膜片受压与弹簧反力平衡定位，弹簧方向决定失气时阀门开或关[1][2]。 | BCST ZHA(B)执行机构：膜片为NBR夹增强涤纶，压缩弹簧60Si2Mn，膜盖A3[1]。SUPCON AM8多弹簧薄膜执行机构可按弹簧数量调整输出力，膜室允许气压至0.5 MPa[5]。 |
| 阀门定位器 | 定位器与执行机构机械连接，按输入信号调节输出气压，使阀杆位置与信号成比例。电气阀门定位器内的电/气转换部分接收4–20 mA直流信号，再转为气压信号[2]。 | 外壳与电子部分按所选定位器型号的样本和防护、防爆证书选用。BCST将定位器、减压阀和手轮列为ZJHP的订货附件[1]。 |
通径、流量系数、泄漏与材料
控制阀的参数分属阀体、阀内件、执行机构和电气附件。下表凡写到数值的，都注明了厂家和型号；只写选法的项目，按工况和所配附件确定[1][2]。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 公称通径 | BCST ZJHP：DN20–DN300[1]；Neway单座控制阀：3/4"–12"（DN20–DN300）[6]；AFC顶导向控制阀：1/2"–8"（DN15–DN200）[8] | 公称通径决定法兰与管道的配合。同一通径可配不同阀座直径：BCST ZJHP DN50有32、40、50 mm三种阀座，流量系数相差约2.5倍，所以先算流量系数再定阀座[1]。 |
| 流量系数（Kv/Cv） | BCST ZJHP DN50额定流量系数：阀座32 mm为17.6（线性）/16（等百分比），40 mm为27.5/25，50 mm为44/40[1] | Cv指16 ℃清水在1 psi压差下每分钟流过的美制加仑数[2]；Kv对应m³/h与bar。Emerson计算常数N1在m³/h、bar单位下为0.865，即Kv≈0.865 Cv[2]。BCST表头只写“额定流量”，计算前要让厂家写明单位[1]。 |
| 工作压力与压差 | BCST ZJHP公称压力PN1.6/4.0/6.4 MPa，另有ANSI 125–600 Lb、JIS 10–40K等级[1]；Neway单座控制阀ASME Class 150–2500（PN16–PN420）[6] | 公称压力是阀体承压等级。选型另需给出最小、正常、最大流量下的阀前压力、阀后压力和关闭时的最大压差，后者决定执行机构推力[2]。 |
| 工作温度 | BCST ZJHP：普通型上阀盖−40～+200 ℃，散热型−60～+450 ℃[1]；AUTORUN ZJHP-150LBC-DN50：−29～425 ℃[7]；SUPCON LN82：−196～593 ℃，随结构而定[5] | 温度范围由阀体材料、上阀盖型式和填料共同决定。BCST另列环境温度−40～+85 ℃，执行机构和定位器按环境温度单独考虑[1]。 |
| 阀座泄漏等级 | SUPCON LN82：金属阀座IV/V级，软阀座VI级（按ANSI B16.104）[5]；AFC顶导向控制阀：IV级（0.01%）或VI级[8] | IV级允许泄漏为额定容量的0.01%，以10–52 ℃空气或水、3–4 bar或最大工作压差中较低者试验；VI级用空气或氮气，按阀座孔径给出毫升/分钟限值[2]。 |
| 执行机构型式 | BCST ZJHP：ZHA(B)气动多弹簧薄膜执行机构[1]；Neway单座控制阀：PDL气动薄膜、PCL气缸或电动执行机构[6] | T/CS 163—2025按执行机构把气动控制阀分为薄膜式、活塞式（气缸式）和拨叉式，按作用方式分为气开式和气关式[4]。气开、气关决定失去气源时阀门的位置。 |
| 输入信号 | T/CS 163—2025推荐气动信号20–100 kPa或电信号4–20 mA[4]；BCST ZJHP弹簧范围20–100 kPa，可选40–200、80–240、20–60、60–100 kPa[1] | 控制系统输出4–20 mA时，由电气定位器转换为气压[2]。弹簧范围是执行机构的标定压力区间，气源压力另列：BCST为0.14 MPa，可选0.25、0.4 MPa[1]。 |
| 电源电压 | 按所配电动执行机构、电气定位器或电磁阀的铭牌选定 | 气动薄膜阀靠仪表气驱动，用电部分来自所配附件；电动控制阀按执行机构的电压、频率和功率配电。 |
| 防护等级 | T/CS 163—2025要求石油化工用气动控制阀的执行机构防护等级不低于IP65（GB/T 4208—2017）[4] | 防护等级针对执行机构、定位器等带外壳的部件；防爆性能在T/CS 163中列为出厂和型式检验项目[4]。 |
| 阀体材质 | BCST ZJHP：WCB、ZG1Cr18Ni9、ZG0Cr18Ni12Mo2Ti[1]；SUPCON LN82：WCB/WCC、LCB/LCC、WC6/WC9、CF8/CF8M等[5] | WCB为常用碳钢铸件，LCB/LCC用于低温，WC6/WC9为铬钼钢，CF8/CF8M为不锈钢铸件。按介质、温度和压力等级选定，并写明材料标准牌号。 |
| 阀内件材质 | SUPCON LN82：630、316、316+ST、316氮化、316+Ni60、316+WC等[5]；AUTORUN ZJHP-150LBC-DN50：304+STL[7] | “+ST/+STL”通常指司太立（Stellite）合金堆焊，用于提高阀芯、阀座密封面耐冲刷能力。闪蒸、气蚀或含颗粒介质应要求厂家按工况推荐硬化方案。 |
| 连接方式 | BCST ZJHP：GB、JB、HG法兰，螺纹连接G3/4[1]；T/CS 163—2025列法兰、螺纹、对夹式、卡箍式等[4] | 法兰需写明标准号、压力等级、密封面型式和管道材料，使阀门两端与现场法兰一致[4]。 |
| 重量 | 按所订口径、压力等级、上阀盖和执行机构型号，由厂家外形尺寸图给出 | 整阀重量包含执行机构和附件。吊装、支架设计按外形图上的重量和尺寸进行。 |
控制阀、调节阀指的是同一类阀门
国家标准用“控制阀”：T/CS 163—2025引用的GB/T 4213—2024名为《气动控制阀》，术语标准GB/T 17213.1为《工业过程控制阀 第1部分：控制阀术语和总则》[4]。厂家产品名和采购清单更常写“调节阀”“气动薄膜调节阀”；西派（CEPAI）集团官网介绍主营产品时写“调节阀”，产品中心则归入“控制阀系列”[10]。
询价时两种叫法都可用，重点写清阀体结构和驱动方式。
先算流量系数，再选阀座
流量系数是阀门在规定条件下的通流能力，额定流量系数指额定行程（全开）时的值[2]。下表是BCST ZJHP DN50阀体三种阀座的额定流量系数[1]。
Emerson指出，按管道口径直接选阀、在各设计环节层层加裕量，容易造成阀门偏大；偏大的阀门长期在小开度工作，阀门增益过高，摩擦带来的死区影响也被放大[2]。所以询价应给出最小、正常、最大三个工况点，请厂家报出每个工况下的计算流量系数和对应开度。
IEC 60534-2-1:2011的计算式适用于牛顿流体；浆液、混合流体和非牛顿流体需由厂家另行评估[9]。
左右滑动查看完整表格 →
| 阀座直径（DN50阀体） | 额定流量系数·线性 | 额定流量系数·等百分比 |
|---|---|---|
| 32 mm | 17.6 | 16 |
| 40 mm | 27.5 | 25 |
| 50 mm | 44 | 40 |
线性还是等百分比，看压差落在哪里
Emerson手册的选用建议如下[2]。可调比定义为偏离规定特性不超过允许限值时，最大与最小流量系数之比[2]；BCST ZJHP固有可调比为50:1，SUPCON LN82标准50:1，可选100:1[1][5]。比较可调比时，应同时要求厂家给出对应的偏差限值。
左右滑动查看完整表格 →
泄漏等级连同试验条件一起写
ANSI/FCI 70-2规定控制阀阀座泄漏的最大允许值和试验条件。FCI说明，控制阀关闭后仍有一定泄漏，泄漏等级用于在统一试验方法下比较各阀的密封性，并判断在用阀门是否需要维修[3]。需要可靠隔断的位置，应另设切断阀。
下表摘自Emerson手册按ANSI/FCI 70-2整理的试验条件[2]。VI级以阀座孔径计：孔径51 mm时限值为0.45 mL/min，对应约3个气泡/分钟（用规定尺寸的计量管）[2]。
左右滑动查看完整表格 →
弹簧范围、气源压力和失气位置
气动薄膜阀订货要写明气开或气关：气开式失去气源时由弹簧关闭（故障关），气关式失去气源时打开（故障开）[4][2]。Emerson把“故障安全”定义为失去动力时阀门全关、全开或保持原位，按保护工艺和设备的需要确定[2]。
BCST ZJHP的弹簧范围以20–100 kPa为基本型，气源压力0.14 MPa，可选0.25、0.4 MPa；薄膜有效面积从220 cm²到1400 cm²分档[1]。关闭压差越大，所需膜室面积和气源压力越高，厂家据此选执行机构规格。
出厂检验项目与随货文件
T/CS 163—2025表1把石油化工用气动控制阀的检验分为出厂检验和型式检验，各项方法引用GB/T 4213—2024[4]。验收时可按下表索要对应记录。
以下数据和文件建议在询价阶段一次列清，报价和合同按此逐项回复。T/CS 163—2025还要求每台阀随附装箱单、产品合格证和使用说明书，铭牌标出型号、公称压力、公称通径、工作温度、输入信号、流量系数、流量特性和阀体材料[4]。
询价时可以一次要齐：三个工况点的选型计算书（写明 Kv 还是 Cv）；阀体、上阀盖、阀芯、阀座、阀杆的材料牌号和堆焊处理；压力等级对应的温度范围和填料、垫片配置；泄漏试验所用标准、等级、介质和压力；执行机构的弹簧范围、气源压力、最大关闭压差下的推力和气开气关；定位器、电磁阀、保位阀等附件的型号与防爆证书；外形连接图和整阀重量；以及上表中的出厂检验记录。
左右滑动查看完整表格 →
| 项目 | 出厂检验 | 型式检验 |
|---|---|---|
| 表面质量、阀体壁厚 | √ | √ |
| 耐压强度、填料函及其他连接处密封性 | √ | √ |
| 泄漏量、气室密封性 | √ | √ |
| 基本误差、回差、始终点偏差、死区、额定行程偏差 | √ | √ |
| 额定流量系数、固有流量特性 | — | √ |
| 阀体、阀芯、阀座化学成分；耐振动；防护等级；动作寿命 | — | √ |
| 防爆性能 | √ | √ |
