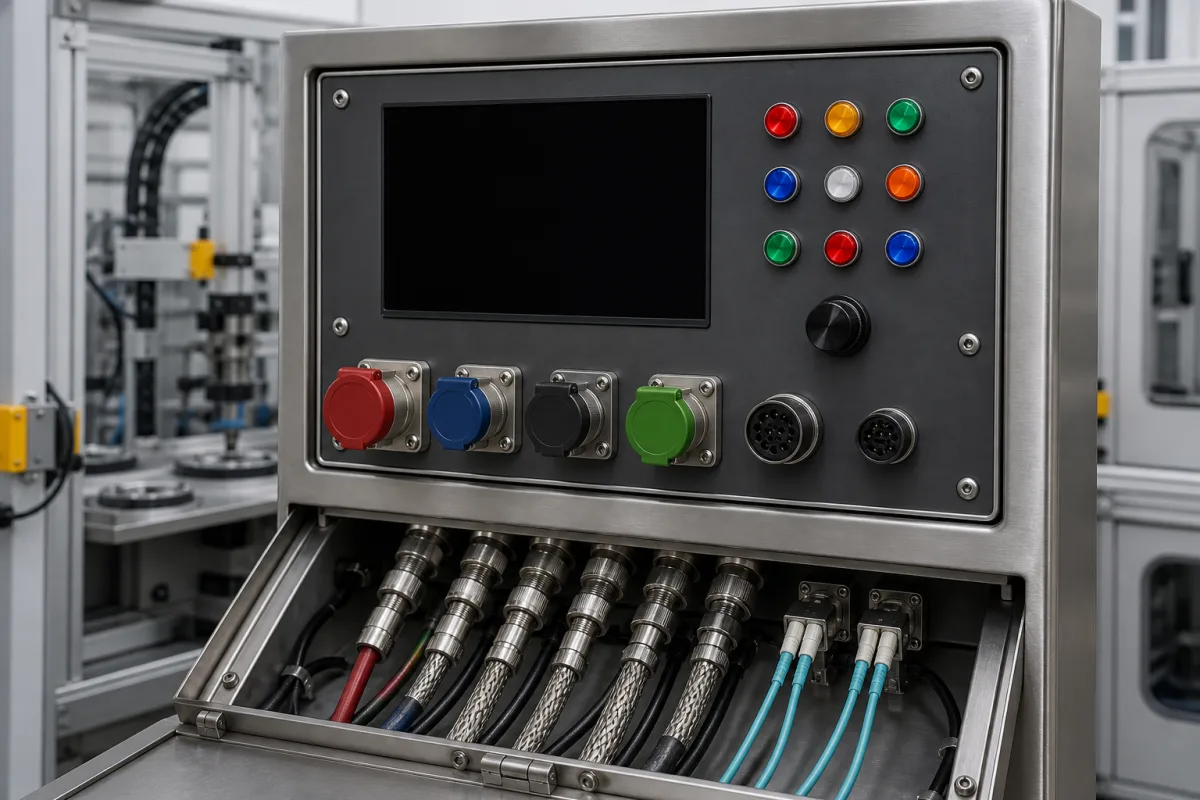

面板接收来自最终检验站内传感器和检测模块的电信号，嵌入式诊断软件处理这些信号，并通过视觉指示器、触摸屏或物理控制显示相关信息。操作员可以启动诊断程序、查看系统状态并访问检测报告。面板支持通过RS-485和Ethernet使用Modbus RTU/TCP通信，便于与PLC和上层系统集成。它提供数字和模拟I/O，用于与外部设备接口。触摸屏允许直观地浏览菜单和诊断功能。面板在规定的环境限制内运行，并根据其IP等级防止灰尘和水侵入。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定电压 | 24 ±10% V DC | For PLC and sensor powerIEC 61131-2 |
| 功耗 | ≤15 W | Max at full backlight and all indicators on |
| 显示分辨率 | 1280×800 像素 | TFT-LCD with LED backlight |
| 触摸屏类型 | PCAP | Projected capacitive, multi-touch |
| 通信接口 | 2×RS-485, 1×Ethernet | Modbus RTU/TCPIEC 61158 |
| 数字输入 | 8 通道 | 24 V DC, sink/sourceIEC 61131-2 |
| 数字输出 | 4 通道 | 24 V DC, 0.5 A per channelIEC 61131-2 |
| 模拟输入 | 4 通道 | 0–10 V or 4–20 mA, configurableIEC 61131-7 |
| 工作温度 | 0–50 °C | Non-condensingIEC 60068-2-1/2 |
| 存储温度 | -20–70 °C | Non-condensingIEC 60068-2-1/2 |
| 相对湿度 | 10–90 % RH | Non-condensingIEC 60068-2-78 |
| 防护等级 | IP54–IP65 | Front panel IP65, rear IP54IEC 60529 |
| 外壳材料 | Alu + PC | Aluminum bezel, polycarbonate window |
| 重量 | 2.5–3.5 kg | Depending on configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0至2巴（非加压环境） |
| other spec: | IP65防护等级，24V直流电源，0-10V模拟输入范围 |
| temperature: | -20°C至+85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
额定电压为24 V DC ±10%（符合IEC 61131-2），用于PLC和传感器供电。功耗在背光全亮且所有指示灯开启时≤15 W。这些是参考值，请确认具体型号。
面板支持2×RS-485和1×Ethernet接口，使用Modbus RTU/TCP协议（符合IEC 61158）。这便于与PLC和其他工业系统集成。
工作温度0–50 °C，存储温度-20–70 °C（非冷凝，符合IEC 60068-2-1/2）。相对湿度10–90%非冷凝（符合IEC 60068-2-78）。防护等级IP54–IP65（前面板IP65，后面板IP54，符合IEC 60529）。
外壳使用铝合金边框和聚碳酸酯窗口。档案中的其他材料包括不锈钢。这些是参考材料，请与制造商确认具体组件。
