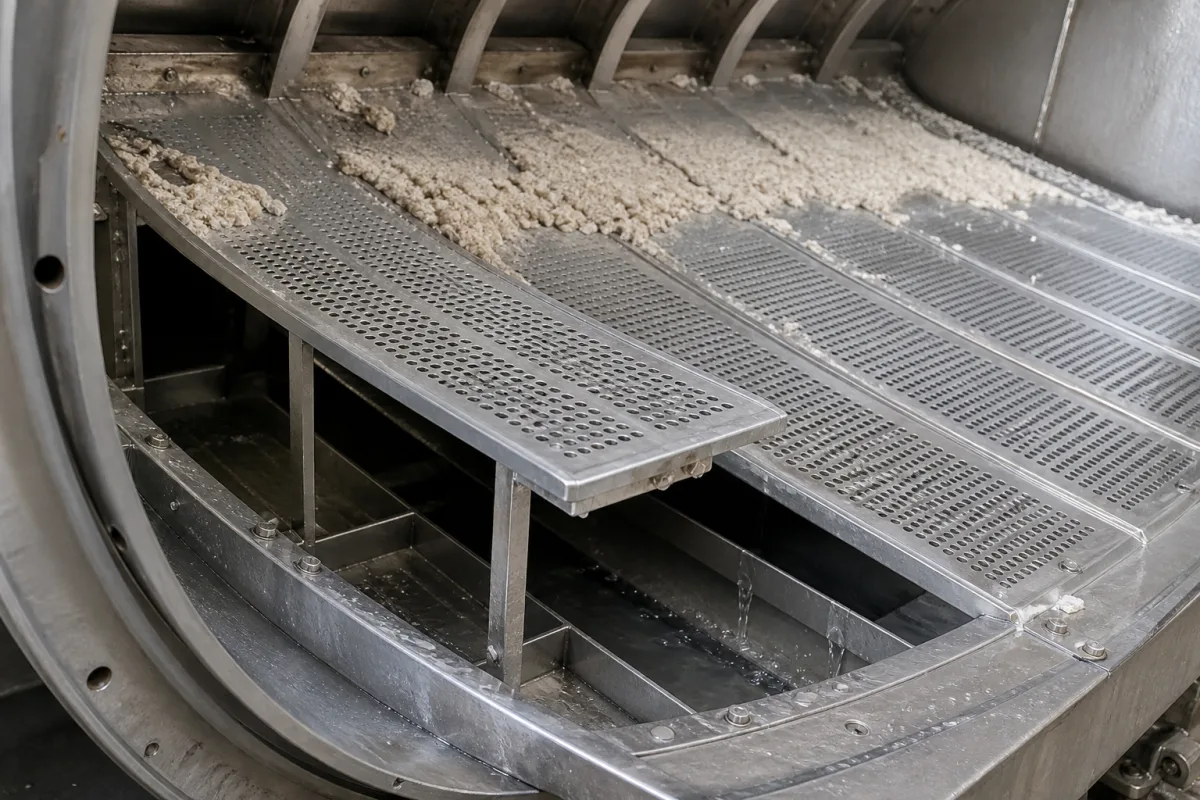

排水格栅通过提供具有精确设计的开口的可渗透屏障来工作。当过滤滚筒旋转时，液体通过格栅的开口，而固体颗粒则被截留在由格栅支撑的过滤介质上。格栅的设计确保整个过滤表面的均匀排水，并防止过滤介质在压力下变形。槽宽和开孔率决定了颗粒截留和排水效率。格栅的结构强度（受厚度和材料影响）使其能够承受工作压力而不变形。平面度公差确保在滚筒内的均匀配合，防止旁流或不均匀流动。表面粗糙度影响卫生性和抗污染性。格栅的性能受工作温度和工作压力的影响，必须保持在规定范围内以避免损坏。定期检查磨损、堵塞或变形对于维持过滤效率是必要的。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 格栅直径 | 500–3000 mm | Matches filter drum size |
| 格栅长度 | 1000–6000 mm | Customizable per drum length |
| 缝隙宽度 | 0.5–5 mm | Determines particle retention |
| 开孔率 | 15–60 % | Affects drainage efficiency |
| 材料牌号 | 304/316L | 316L for corrosive mediaASTM A240 |
| 厚度 | 2–10 mm | Structural strength |
| 最高工作温度 | 200 °C | For stainless steel |
| 最大工作压力 | 1.6 MPa | Higher pressure may deform grid |
| 表面粗糙度 | Ra 0.8–3.2 μm | Smoother for hygieneISO 4287 |
| 平面度公差 | ±0.5 mm | Ensures uniform fitISO 2768-mK |
| 重量 | 50–500 kg | Depends on size and thickness |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高10巴 (150 psi) |
| flow rate: | 每平方米格栅面积0.5-50立方米/小时 |
| temperature: | -20°C 至 120°C |
| slurry concentration: | 固体含量最高达40%（按重量计） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
排水格栅可选用不锈钢304/316、碳钢和聚丙烯。不锈钢材料等级为304/316L，符合ASTM A240。选择取决于化学兼容性和操作条件。
格栅直径范围为500至3000毫米，长度范围为1000至6000毫米，可根据滚筒长度定制。厚度范围为2至10毫米。这些是参考范围，请确认您的应用的具体尺寸。
槽宽决定了颗粒截留的尺寸，范围为0.5至5毫米。较小的槽可截留更细的颗粒，但可能降低排水效率。开孔率（15–60%）也影响流量。
对于不锈钢，最高工作温度为200°C。最高工作压力为1.6兆帕。超过这些限制可能导致变形或失效。请务必与制造商核实。
