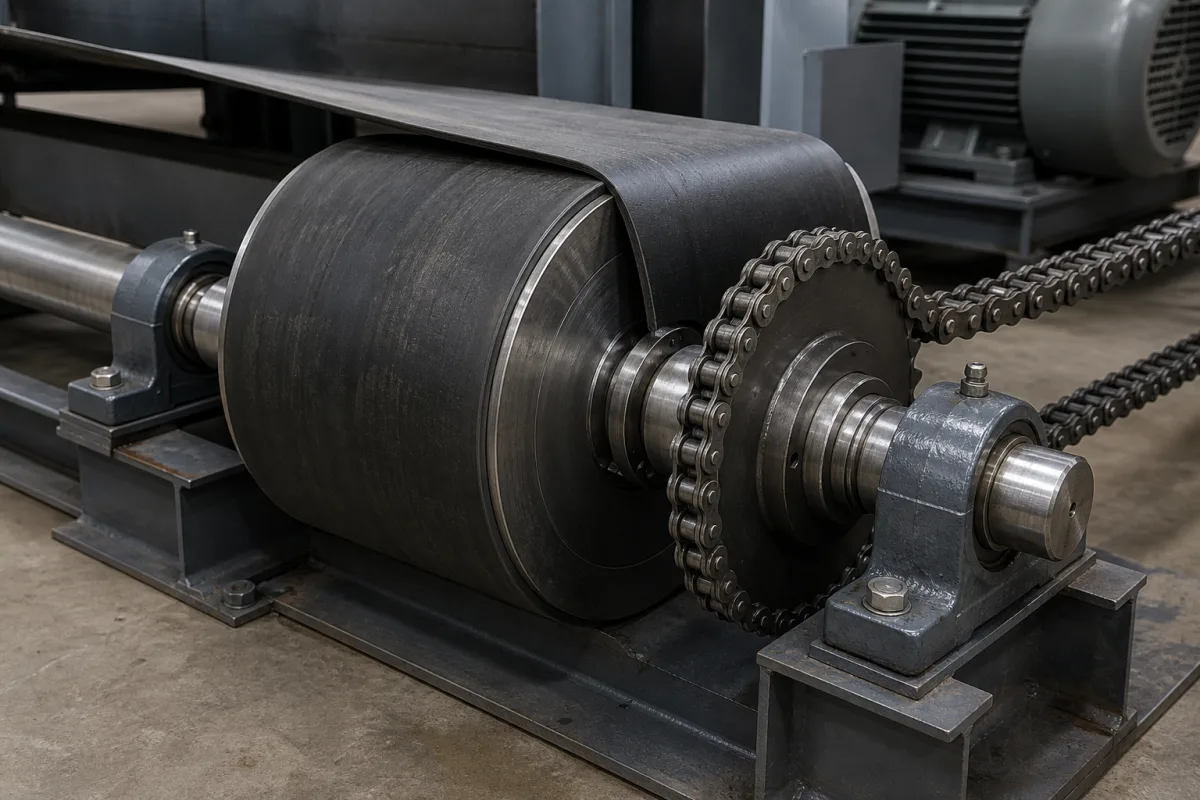

装在动力输出轴上、带动整条带或链的那只轮
产品作用
在一套带传动或链传动里，装在电机、减速机或发动机输出轴上的那只轮叫主动轮，另一端的叫从动轮。主动皮带轮靠轮槽或齿槽带动皮带，主动链轮靠轮齿与滚子链的滚子啮合。杭州东华链条把链轮的作用概括为：由链轮驱动链条，实现动力传递和物料输送[8]。主动轮的齿数或直径直接决定减速比和带、链的受力。
轮毂和轮缘：一个管装在轴上，一个管咬住带或链
两块之间可以是整体一件，也可以分开制造再组合。东华把链轮结构分为整体式、组合式和拼合式三种[8]。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 轮毂 | 把轮子固定到轴上并传递转矩。椿本按轮毂形式把链轮分为 A 型（平板型，无轮毂）、B 型（单毂型）、C 型（双毂型）等；B 型最通用，从动大链轮或 B 型键的挤压面积不够时改用 C 型[13]。轴孔可以是预留孔、带键槽和螺纹孔的成品孔，也可以是靠锥套摩擦固定的无键结构[13]。 | 多与轮缘同料：钢制链轮用机械结构用碳钢[13]；同步带轮常用 45 钢、铝合金，尺寸很大时用灰铸铁 HT250[14]。 |
| 轮缘（齿圈 / 轮槽部分） | 外圈上加工出V带轮槽、同步带齿槽或链轮齿，直接与带或链接触。链轮齿形和齿宽跟着链号走，V带轮槽形跟着带型走，各自对应 GB/T 1243-2024[6] 和 GB/T 10412-2025[1]。齿面是主要磨损部位，椿本有齿顶淬硬的耐磨规格可选[13]。 | 链轮用碳钢、不锈钢，轻载场合有 MC901 尼龙系树脂（仅 RS35～RS60）[13]；同步带轮还可用黄铜或尼龙，用量较少[14]。 |
十三项订货数据：有标准或样本数的写实例，其余写清由什么决定
主动轮的尺寸几乎都由配套的带或链反推出来。下表能落到型号的写出东华、椿本、合发样本里的数，其余写明按什么条件定。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 节圆直径 / 基准直径 | 链轮的分度圆直径由链节距和齿数算出，按 GB/T 1243-2024 计算[6]；V带轮用基准直径表示，按 GB/T 10412-2025 和 GB/T 13575.1-2022 选取[1][2]。 | 决定速比和带速、链速。主动小链轮齿数越少，东华功率修正中的齿数系数越大，链条要按更大的功率选[10]。 |
| 轴孔直径与连接方式 | 按所装轴的直径和公差定。椿本链轮提供三种轴孔方案：标准预留孔（买回自行加工）、配孔（轴孔、键槽、螺纹孔加工完成）、锥套式张紧链轮（拧紧螺栓靠锥套摩擦固定，无需键槽）[13]。 | 下单时写明轴径、公差带、键槽规格和紧定螺钉孔位置；需要现场调相位的，选锥套式更方便[13]。 |
| 齿宽 / 轮缘宽度 | 链轮齿宽跟链条内节内宽走：东华 08A-1 内节内宽最小 7.85 mm，08B-1 为 7.75 mm，16A-1 为 15.75 mm，16B-1 为 17.02 mm[9]。V带轮宽度由槽形和槽数决定[1]。 | 多排链要用对应排数的多排链轮；椿本说明其 RS-HT 多排链轮的横向节距与标准件有差别[13]。 |
| 齿数 | 按速比和小链轮的最少齿数要求定。东华功率修正中，齿数系数 =（19/Zs）^1.08，Zs 为小链轮齿数；其农机示例小链轮取 14 齿和 13 齿[10]。 | 齿数少于 19 时修正功率变大，链条可能要升一档。噪声大、滚子开裂时，东华给出的措施之一是增加链轮齿数[11]。 |
| 节距 / 带型 | 链轮节距等于链条节距：08A-1 与 08B-1 都是 12.7 mm，16A-1 与 16B-1 都是 25.4 mm，但滚子直径分别为 7.95/8.51 mm 和 15.88/15.88 mm[9]。梯形齿同步带轮按 MXL、XXL、XL、L、H、XH、XXH 节距型号分[4]。 | A 系列和 B 系列节距相同、链条宽度和滚子直径不同，链轮按链号成套配，下单写全链号（如 08B-1）。 |
| 齿面硬度 | 按载荷和磨损要求选择是否淬硬。椿本钢制链轮有齿顶硬化规格，用于提高耐磨性[13]；东华把“链轮材质较差、齿面硬度不足”列为链轮齿严重磨损的原因之一[11]。 | 高速、频繁启停或粉尘环境下的主动小链轮，优先选齿面淬硬的规格，硬度值和硬化层深度写进图纸。 |
| 材料强度 | 按所选材料牌号的标准值。带轮材质要求见 GB/T 11357-2020[3]。 | 链传动的承载能力主要由链条决定，东华样本按链号给出链条最小抗拉强度，如 08A-1 为 14.10 kN[9]；轮体强度跟材料和轮毂结构一起看。 |
| 最高转速 | 按带速、链速和动平衡等级定。带轮的平衡要求见 GB/T 11357-2020[3]；链传动的润滑方式随链速由人工润滑逐级升到油浴、油盘甩油和强制润滑[12]。 | 提高主动轮转速前，先按链速重新选润滑方式，带轮则按新转速重新校平衡。 |
| 工作温度 | 按润滑剂和轮体材料定。东华一般推荐链传动在 -5℃～+60℃ 范围内使用润滑，冬季用低粘度机油，夏季用高粘度机油[12]。 | 超出此范围或用树脂链轮时，向供货方说明实际温度。 |
| 传递转矩 / 功率 | 由电机功率、转速和工况系数算出。东华按 GB/T 18150 的方法：修正功率 = 输入功率 × 工况系数 × 齿数系数，工况系数 1.0～2.1，平稳对平稳取 1.0，严重振动对中等振动取 2.1[10][7]。 | 东华示例中，小链轮 199 r/min、13 齿、修正功率 7.37 kW 时，12A-2 偏小，应改用 16A-1 或 60H-2[10]。 |
| 重量 | 由直径、宽度、材料和轮毂形式决定。合发同步带轮资料说明铝合金质量轻，45 钢质量较重[14]。 | 装在电机轴伸上的悬臂主动轮越重，电机轴承受的弯矩越大；可以要求供货方随图给出单件重量。 |
| 材料牌号 | 同步带轮：45 钢、铝合金（合发写作 LY22 或 6028）、灰铸铁 HT250、黄铜、尼龙[14]；合发 S5M 带轮可供 45# 钢、铝合金、铸铁[15]。链轮：机械结构用碳钢、不锈钢、钛等特殊材质，以及 MC901 尼龙系树脂[13]。 | 铸铁适合大直径、需要吸振的轮子，但要另做铸造模具[14]；配不锈钢链条时用不锈钢链轮[13]。 |
| 表面处理 | 椿本钢制链轮可选黑色氧化、无电解镍磷镀、电镀锌（三价铬酸盐处理）[13]；合发 45 钢同步带轮一般做表面发黑防锈[14]。 | 椿本要求镀膜链条配表面处理链轮[13]；潮湿、食品车间按防锈需要选镀层或不锈钢。 |
先认出带型或链号，再找对应的现行国标
主动轮的槽形、齿形几乎都有国家标准，订货单上写清标准号，供货方就能按标准尺寸加工。下表列出几种常见传动对应的现行标准，标准号和实施日期来自全国标准信息公共服务平台。V带轮的选型计算看 GB/T 13575.1-2022[2]，带轮装好后中心距要留出的调整量见 GB/T 15531-2022[5]。
左右滑动查看完整表格 →
| 传动形式 | 主动轮依据的现行标准 | 对应国际标准 | 实施日期 |
|---|---|---|---|
| 普通和窄V带（基准宽度制） | GB/T 10412-2025 带传动 普通和窄V带轮（基准宽度制），代替 GB/T 10412-2002[1] | 修改采用 ISO 4183:1995 | 2026-05-01 |
| 梯形齿同步带 | GB/T 11361-2018 节距型号 MXL、XXL、XL、L、H、XH 和 XXH 梯形齿带轮[4] | 修改采用 ISO 5294:2012 | 2019-11-01 |
| 各类带轮的材质、粗糙度和平衡 | GB/T 11357-2020[3] | 修改采用 ISO 254:2011 | 2021-03-01 |
| 短节距精密滚子链、套筒链 | GB/T 1243-2024，代替 GB/T 1243-2006[6] | 等同采用 ISO 606:2015 | 2024-12-01 |
| 滚子链传动的选型计算 | GB/T 18150-2006 滚子链传动选择指导[7] | 等同采用 ISO 10823:2004 | 2007-05-01 |
08A 和 08B 节距同为 12.7 mm，链轮要按链号分开配
东华样本把 A 系列标为 ISO/ANSI/DIN 链号，把 B 系列标为 ISO/DIN 链号。样本中，08A-1 和 08B-1 节距都是 12.7 mm，滚子直径分别为 7.95 mm 和 8.51 mm，内节内宽分别为 7.85 mm 和 7.75 mm；到了 16 号，两者滚子直径相同，内节内宽却差了 1.27 mm[9]。
齿槽圆弧按滚子直径加工，齿宽按内节内宽加工，所以换链条时如果从 A 系列改成 B 系列，主动和从动链轮要一起换。说明书只写“12.7 节距”时，以链板上打印的链号为准。
左右滑动查看完整表格 →
| 链号（单排） | 节距 mm | 滚子直径 max mm | 内节内宽 min mm |
|---|---|---|---|
| 08A-1 | 12.7000 | 7.95 | 7.85 |
| 08B-1 | 12.700 | 8.51 | 7.75 |
| 16A-1 | 25.4000 | 15.88 | 15.75 |
| 16B-1 | 25.400 | 15.88 | 17.02 |
主动链轮齿数越少，链条要按越大的功率选
东华按 GB/T 18150 的思路做链条选型：先用输入功率乘工况系数和齿数系数得到修正功率，再到功率曲线上查小链轮转速下哪一个链号够用[10][7]。齿数系数 =（19/Zs）^1.08，主动小链轮取 19 齿时系数为 1，齿数越少系数越大。
东华给的两个农机例子能说明这一点：小链轮 1351 r/min、14 齿，修正功率 8.16 kW，选 08B-2 双排链合适；小链轮 199 r/min、13 齿，修正功率 7.37 kW，原选的 12A-2 偏小，要改为 16A-1 或 60H-2[10]。低速大转矩的主动轮，往往要靠加大链号或增加排数来扛住负载，主动轮的齿宽和排数随之改变。
左右滑动查看完整表格 →
| 从动机械特性 | 主动机械平稳运转 | 主动机械轻微振动 | 主动机械中等振动 |
|---|---|---|---|
| 平稳运转 | 1.0 | 1.1 | 1.3 |
| 中等振动 | 1.4 | 1.5 | 1.7 |
| 严重振动 | 1.8 | 1.9 | 2.1 |
预留孔、成品孔还是锥套：轴孔怎么定，订货单写什么
椿本把链轮的轴孔分成三类：标准预留孔，买回后按自己的轴加工；配孔，轴孔、键槽、螺纹孔都已加工好，到货即可装；锥套式张紧链轮，用扭力扳手拧紧螺栓，靠锥套摩擦把链轮锁在轴上，轴上不开键槽，相位也容易调[13]。
向供货方询价时，一次把下列内容交齐：带型或链号与排数（如 08B-2；V带轮写槽形和所依据的标准号）、齿数或基准直径、轴径与公差、键槽和紧定螺钉孔、轮毂形式（A/B/C 型）、材料与表面处理、齿面是否淬硬、是否需要动平衡及等级。同时索取：尺寸图（含轴孔公差和跳动要求）、材质和热处理说明、带轮按 GB/T 11357-2020 的平衡记录[3]。合发等带轮厂既按标准件批量供货，也按图纸生产[15]，非标轮一律以双方签字的图纸为准。
链轮齿侧磨、齿面磨得快：先查共面和润滑
东华的链传动维护资料把链轮放在故障排查的中心：链轮齿面要经常检查，磨损过快就调整或更换[11]。各链轮要保持共面；可调中心距的水平和倾斜传动，链条松边垂度保持在中心距的 1%～2% 左右，垂直传动或有振动、反转、动力制动时垂度更小[11]。
左右滑动查看完整表格 →
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。标准部分只用了全国标准信息公共服务平台的题录信息，具体槽形、齿形尺寸以标准全文为准；链条与链轮数值取自东华、椿本官网样本，同步带轮材料取自合发官网文章。
- GB/T 10412-2025 带传动 普通和窄V带轮（基准宽度制）标准名称、2025-10-31 发布、2026-05-01 实施、代替 GB/T 10412-2002、修改采用 ISO 4183:1995；用于国标对照表和带轮槽形依据。
- GB/T 13575.1-2022 普通和窄V带传动 第1部分：基准宽度制标准名称、2023-07-01 实施、代替 2008 版；用于V带传动选型计算的依据。
- GB/T 11357-2020 带轮的材质、表面粗糙度及平衡标准名称、2021-03-01 实施、修改采用 ISO 254:2011；用于材料、平衡要求和验收资料。
- GB/T 11361-2018 同步带传动 节距型号MXL、XXL、XL、L、H、XH和XXH梯形齿带轮标准名称中的七种节距型号、2019-11-01 实施、修改采用 ISO 5294:2012；用于节距参数和国标对照表。
- GB/T 15531-2022 带传动 带轮 中心距调整极限值标准名称、2023-07-01 实施、修改采用 ISO 155:2019；用于安装中心距调整量的依据。
- GB/T 1243-2024 传动用短节距精密滚子链、套筒链、附件和链轮标准名称、2024-12-01 实施、代替 GB/T 1243-2006、等同采用 ISO 606:2015；用于链轮齿形和尺寸依据。
- GB/T 18150-2006 滚子链传动选择指导标准名称、现行、2007-05-01 实施、等同采用 ISO 10823:2004；用于链传动功率修正方法的出处。
- 杭州东华链条集团：链轮产品页链轮作用、整体式/组合式/拼合式结构、单排多排及定制链轮；用于定义和部件说明。
- 杭州东华链条集团：综合产品样本（PDF）样本第3页A系列单排滚子链表、第7页B系列单排滚子链表（节距、滚子直径、内节内宽、抗拉强度）；用于A/B系列对比和齿宽、节距参数。
- 杭州东华链条集团：链条功率选用（PDF）修正功率公式、齿数系数（19/Zs）^1.08、工况系数表、两个农机选型示例；用于齿数、转矩参数和功率一节。
- 杭州东华链条集团：链传动维护保养（PDF）链轮共面、松边垂度1%～2%、故障症状—原因—措施表；用于磨损排查一节和齿面硬度参数。
- 杭州东华链条集团：润滑选择（PDF）按使用场合、温度（-5℃～+60℃）和链速选润滑方式；用于转速和温度参数。
- 椿本链条：链轮和销齿传动产品信息（简体中文）A/B/C/SD 型结构、三种轴孔方案、材料与表面处理、减速比通常可达1:7、齿顶硬化规格、RS15～RS240 尺寸范围；用于轮毂、轴孔、材料和表面处理。
- 深圳市合发齿轮机械：同步带轮选型材质同步带轮常用材料铝合金、45钢、HT250、黄铜、尼龙及各自特点（2017-09-18发布）；用于材料、重量和表面处理参数。
- 深圳市合发齿轮机械：同步带轮S5M规格型号可供45#钢、铝合金、铸铁，按图纸生产或标准件批量生产；用于材料参数和订货说明。
