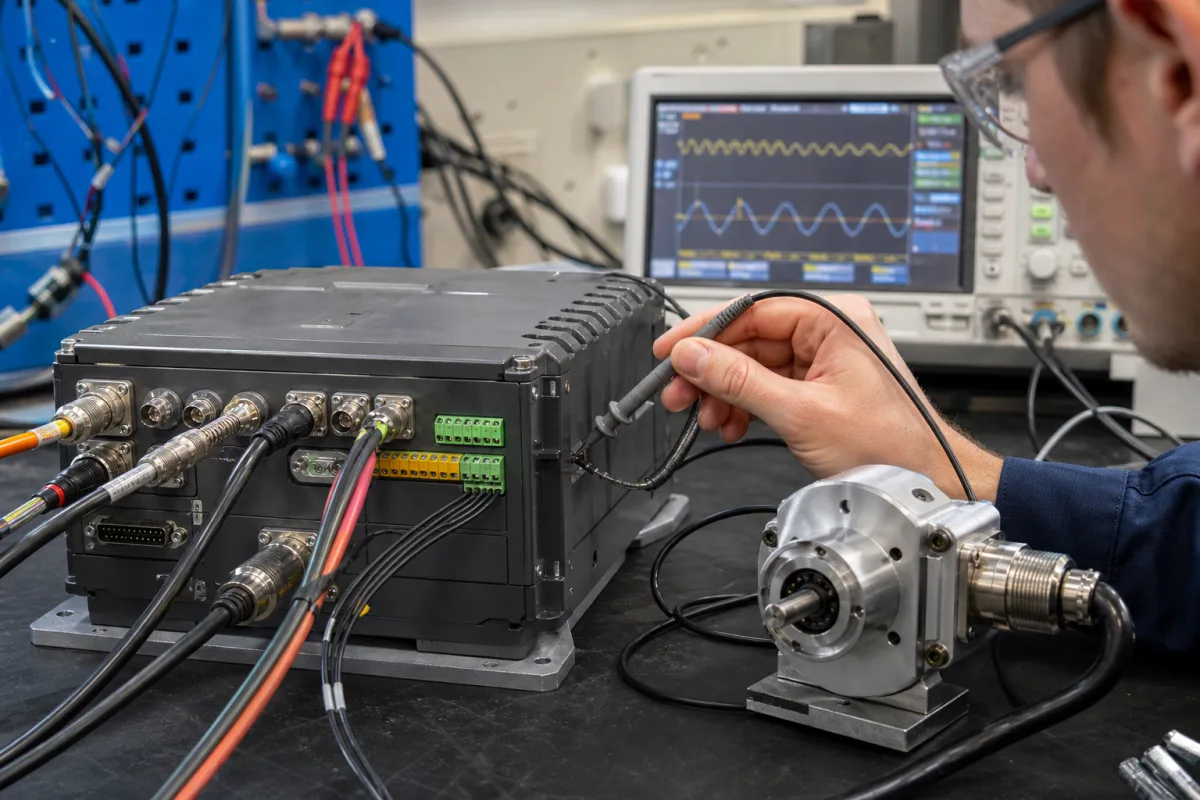

反馈接口

反馈接口是5轴CNC控制器中的一个组件，充当位置和运动传感器（编码器、旋转变压器、光栅尺）与控制器处理单元之间的通信桥梁。它将模拟或数字反馈信号转换为可用于闭环控制的数据，确保五个运动轴上的精确定位和运动精度。该接口通过放大、滤波和降噪对输入信号进行调理，如有必要，将其转换为数字格式，然后将处理后的位置和速度数据传输到CNC控制器的主处理器，用于实时运动校正和监控。它支持多种输入信号类型，包括4-20 mA、0-10 V、SSI和EnDat，采样频率范围为1-10 MHz，分辨率为16-24位。该接口提供4-8个独立通道，工作电源为24 VDC ±10%，工作温度范围为-40°C至85°C。防护等级为IP54至IP65（根据IEC 60529），适用于恶劣环境。通信协议包括EtherCAT、PROFINET和CANopen（根据IEC 61158）。信号延迟≤1 ms，对实时控制至关重要。隔离电压为1500 V AC（根据IEC 61010）。接口重量根据配置为0.5-1.2 kg，支持免工具安装，可通过DIN导轨或面板安装（根据DIN 43880）。反馈接口设计用于CNC机械和设备制造，其中精确反馈对于保持精度和重复性至关重要。它是闭环控制系统的关键组件，使控制器能够针对刀具位置或运动的任何偏差进行调整。该接口适用于改造现有CNC系统或集成到新设备中。重要的是，必须与法定制造商或供应商核实具体型号的值和标准，因为列出的参数是该产品类别的参考范围。

反馈接口接收来自机床各轴位置传感器的电信号。它通过放大、滤波和降噪来调理这些信号，以确保信号完整性。如果信号是模拟的，则使用模数转换器将其转换为数字格式。然后，通过选定的通信协议（EtherCAT、PROFINET或CANopen）将处理后的位置和速度数据传输到CNC控制器的主处理器。该接口实时运行，信号延迟≤1 ms，使控制器能够立即进行校正以保持精确的刀具定位。该接口支持多种输入信号类型（4-20 mA、0-10 V、SSI、EnDat），并提供4-8个通道用于连接多个传感器。它由24 VDC电源供电，设计工作温度范围为-40°C至85°C。接口包括电隔离，以保护免受电压尖峰和接地回路的影响。
