厦门 FAB（官网地址为福建厦门）是压力容器和储罐制造商，“Filter for Water Treatment”栏目列有碳钢砂滤罐、多介质过滤罐、活性炭过滤罐和离子交换罐，型号如 FAB-240130-FWT-04（ID 2600 mm，0.6 MPa，SA516M Gr.485）和 FWT-09（ID 1300 mm，2.5 m³），多按 TR CU 032/2013 制造。
查看产品资料依据
- 官网产品分类
- FAB · 水处理砂滤罐与多介质过滤罐
- 资料核查日期
- 2026-10-17
过滤器罐体装什么、用在哪

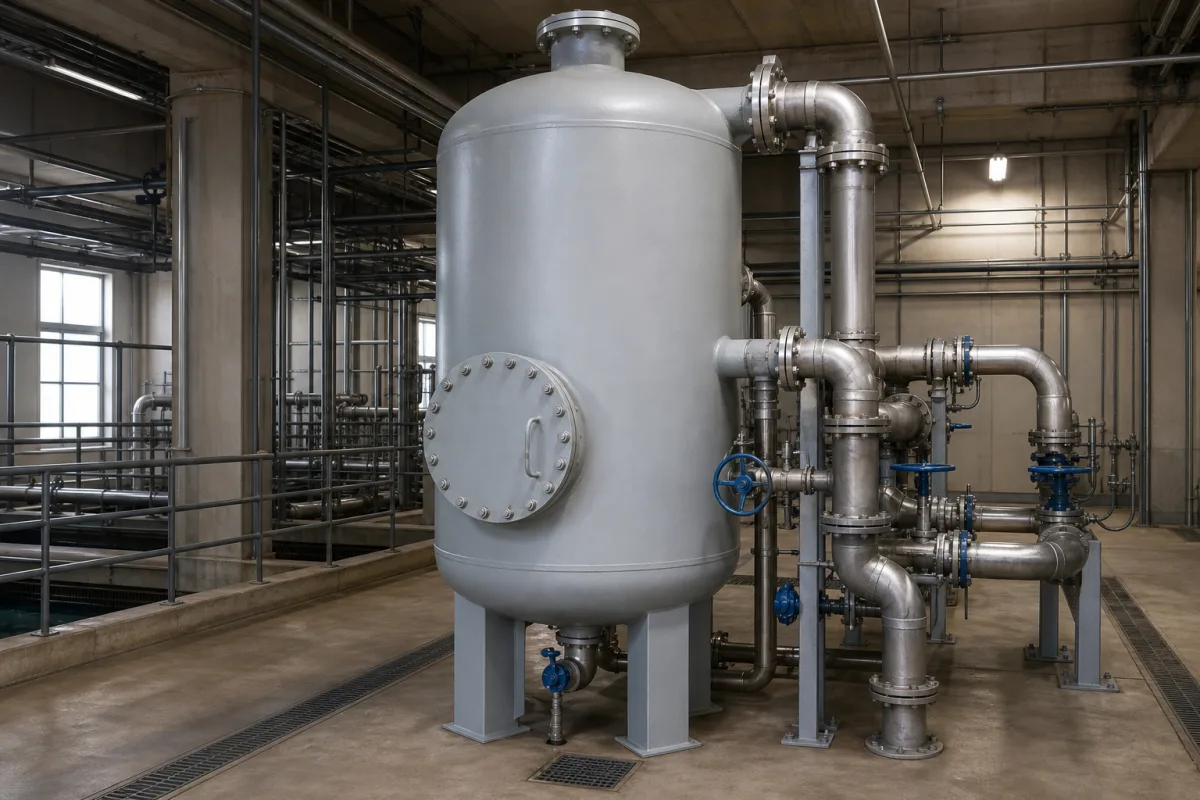

筒体、两只封头、人孔和底部布水装置
筒体和上下封头构成承压边界；人孔决定能否进罐检修和换料，底部布水装置决定反洗是否均匀。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 筒体（壳体） | 承压边界，装滤料并留出反洗膨胀空间。Ten States 要求压力过滤器侧壁筒体高度不小于 5 英尺（约 1.5 m）[1]；Calgon MODEL 12 活性炭罐按约 25% 的反洗膨胀量全部落在直筒段内来定筒体长度[3]。 | 碳钢、不锈钢或玻璃钢（FRP）。Napier-Reid 的碳钢罐按 ASME 规范设计制造，内衬 NSF 认可的饮用水级环氧[4]；FAB FAB-240130-FWT-04 砂滤罐用 ASME SA516M Gr.485 碳钢[5]。 |
| 上封头 | 顶部封闭件，接进水布水口，反洗时兼作排水口；罐体最高点装排气阀，排出积存空气[1][2]。Ten States 要求反洗排水收集口的顶端高出滤料表面至少 18 英寸（约 457 mm）[1]。 | 与筒体同材料、同规范制造；碳钢罐内表面与筒体一起做衬里或涂层[3][4]。 |
| 下封头 | 底部封闭件，承托集水装置和承托层，接出水、反洗进水和排空口[2]。Calgon MODEL 12 用内置锥形底，既收集处理水、分配反洗水，又能把失效活性炭完全排出，换炭时无须打开人孔冲洗残炭[3]。 | 同筒体；Calgon 碳钢罐在活性炭接触钢面的部位做名义厚度 35–45 mil（约 0.9–1.1 mm）的乙烯基酯内衬[3]。 |
| 人孔 | 进罐检查、装卸滤料和检修布水装置的开口。Ten States 要求直径 36 英寸（约 914 mm）及以上的过滤器设便于检修的人孔，人孔直径宜不小于 24 英寸（约 610 mm）；更小的罐设手孔[1]。 | 与筒体同材料的接管和法兰盖板。Calgon MODEL 12 配一个 20 英寸圆形法兰人孔，锥底下方另有一个 14×18 英寸人孔[3]。 |
| 底部布水集水装置 | 收集过滤水，反洗时把水均匀分配到整个截面。Ten States 要求其反洗布水能力不低于 15 gpm/ft²（37 m/h）[1]。卧式压力过滤器多用母管加支管，专利滤砖类底板在压力过滤器中一般不用[2]。 | Calgon MODEL 12 用聚丙烯开缝滤头[3]；其他形式按滤料最小粒径选定缝隙宽度和材质。 |
过滤面积牵动一半参数，其余随设计规范而定
流量、面积、直径、高度四项互相牵连，表中写的是公开型号的实际数值和由此换算的结果；壁厚和腐蚀裕量由设计计算决定，列为订货条件。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 设计压力 | FAB FWT-04 砂滤罐与 FWT-09 多介质罐均为 0.6 MPa[5][6]；Calgon MODEL 12-40 为 125 psig（862 kPa），对应 60 ℃[3]；Napier-Reid 压力过滤器按 150 psig（约 1.03 MPa）设计[4]；科顺石英砂过滤罐写工作压力 ≤0.6 MPa[8]。 | 按系统最高工作压力（含水泵关死扬程）定，安全泄放装置的设定值与之配套：Calgon 用设定为 125 psig 的石墨爆破片，与罐的额定压力一致[3]。 |
| 设计温度 | FAB FWT-04、FWT-09 为 40 ℃[5][6]；Calgon MODEL 12-40 最高 140 ℉（60 ℃）[3]；科顺石英砂过滤罐的温度栏写 ATM（常温）[8]。 | 常温给水按实际最高水温加余量定；衬里、玻璃钢罐体和密封件的温度上限按各自材料资料取，热水工况要单独提出。Calgon 标准配置不含防冻措施，室外安装需加围护或保温[3]。 |
| 处理流量 | 流量＝截面积×滤速。Ten States 规定压力过滤器滤速不超过 4 gpm/ft²（约 9.8 m/h），经审批的中试或实厂试验证明可行时才可提高[1]；爱尔兰环保署手册给出快滤池和压力过滤器 7–10 m/h[2]；Napier-Reid 标称最高 10 gpm/ft²（24 m/h）[4]；广州纯科建议反渗透预处理的多介质过滤器按 5 gpm/ft²（约 12 m/h）运行[11]。 | 按正常流量和峰值流量分别算，并考虑一台反洗或检修时其余罐要承担的流量；执行 Ten States 的地区，超过 4 gpm/ft² 需要试验依据[1]。 |
| 过滤面积 | 内径 1.3 m 的罐截面积约 1.33 m²，内径 2.6 m 约 5.31 m²，Calgon 3.66 m 罐约 10.5 m²（按内径换算）[3][5][6]。 | 面积同时决定处理流量和反洗流量：按 37 m/h 反洗，内径 2.6 m 的罐需要约 195 m³/h 反洗水[1]。 |
| 罐体内径 | FAB FWT-09 多介质罐内径 1300 mm，FWT-04 砂滤罐内径 2600 mm[5][6]；Calgon MODEL 12 为 12 ft（3660 mm）[3]；科顺规格表从 Φ300 到 Φ2800[8]。爱尔兰环保署指出，压力罐尺寸受运输限制，直径一般小于 4 m、长度（或高度）小于 10 m[2]。 | 由所需过滤面积反算，再按运输界限和台数取整；水量大时可改用卧式罐或多台并联[2]。 |
| 罐体高度 | FAB FWT-04 规格写作 ID 2600 mm×2200 mm[5]；科顺 Φ1000×2000 罐总高 3300 mm[8]；Calgon MODEL 12-40 系统总高 26 ft 9 in（约 8.2 m）[3]。Ten States 要求侧壁筒体不小于 5 英尺[1]。 | 按滤层高度、承托层、反洗膨胀空间和上部布水器位置叠加得出；活性炭罐的膨胀空间按厂家给定的膨胀率留在直筒段内[3]。 |
| 筒体壁厚 | 按所选设计规范，由设计压力、内径、材料许用应力、焊接接头系数和腐蚀裕量计算得出。 | 同一内径下设计压力从 0.6 MPa 提到 1.0 MPa，壁厚随之增加；以供货方的强度计算书为准，到货时实测壁厚与之对照。 |
| 材料牌号 | FAB 水处理罐用 ASME SA516M Gr.485 碳钢[5][6]；FAB 另一款燃油过滤容器 FAB-240126-OF-07 同时列 Q345R 和 ASTM A516 Gr.70，制造规范写 GB 150、ASME VIII-1、EN 13445[7]；Napier-Reid 提供碳钢、不锈钢和玻璃钢三种罐体[4]。 | 碳钢加内衬用于一般给水；广州纯科建议海水、苦咸水等对不锈钢有腐蚀性的水改用带环氧涂层的碳钢罐[10]。 |
| 腐蚀裕量 | 由设计方按水质、衬里方式和设计寿命选定，加在计算壁厚之上。 | 内衬完整的碳钢罐和不锈钢罐取值不同，随强度计算书一并给出。 |
| 进出口及反洗接管 | Calgon MODEL 12-40 的工艺管和反洗管均为 8 英寸，工艺接口为 125# ANSI 法兰，排空/放气接口 8 英寸法兰[3]；科顺 Φ1000×2000 砂滤罐进出口 DN65，流量 0–8.5 m³/h[8]。 | 反洗流量通常远大于过滤流量，反洗进水和排水管按反洗流量定口径，法兰标准和压力等级与罐体设计压力一致。 |
| 重量 | Calgon MODEL 12 单罐空重 25,400 lb（11,550 kg），两罐系统运行重量 385,000 lb（175,000 kg）[3]。 | 基础和楼面按运行重量（罐体＋滤料＋水）设计，吊装按空重和吊耳位置安排；Napier-Reid 碳钢罐配吊耳[4]。 |
| 内外防腐 | Calgon：活性炭接触钢面处乙烯基酯内衬（名义 35–45 mil），外表面高固体分环氧漆[3]；Napier-Reid：NSF 认可的饮用水级环氧内衬[4]；广州纯科碳钢过滤罐做环氧涂层，外表颜色可定制[10]。 | 写明内衬种类、干膜厚度、表面处理等级和检测方法；饮用水用途要求衬里有相应的卫生认证。 |
从水量反推罐径：滤速取多少
罐径由过滤面积决定，过滤面积等于处理流量除以滤速。滤速的取值各方差别很大：Ten States 对压力过滤器设上限 4 gpm/ft²（约 9.8 m/h）[1]，爱尔兰环保署手册写 7–10 m/h[2]，广州纯科建议反渗透预处理按 5 gpm/ft²（约 12 m/h）[11]，科顺石英砂过滤罐标 8–15 m/h[8]，Napier-Reid 标称最高 24 m/h[4]。
台数也影响直径。Ten States 要求至少两台；只设两台时，每台都要能单独处理设计水量；多于两台时，最大一台停用后其余各台仍要满足设计水量[1]。下表按内径换算截面积，再按两种滤速和 37 m/h 反洗强度算出对应水量，便于和报价单上的处理量对照。
左右滑动查看完整表格 →
反洗水量往往是过滤水量的三四倍
Ten States 要求压力过滤器的底部布水装置能以不低于 15 gpm/ft²（37 m/h）的强度均匀分配反洗水，并配便于读数的反洗流量指示和控制[1]。按这个强度，反洗流量接近 9.8 m/h 过滤流量的 4 倍，反洗泵、反洗管和排水沟都要按它设计。
厂家数据可以对照：Calgon MODEL 12-40 典型反洗流量 1,700 gpm（约 386 m³/h），对应约 25% 的炭层膨胀，折合约 36.7 m/h[3]；科顺石英砂过滤罐给出反洗强度 4–12 L/(m²·s)（约 14–43 m/h）、反洗时间 4–6 min、空气擦洗强度 18–25 L/(m²·s)[8]。Napier-Reid 称其压力过滤器的反洗用水可低至处理水量的 2%[4]。
爱尔兰环保署手册提醒两点：一是压力过滤器停运排水时罐内压力骤降，会把滤层里的颗粒带出，这部分排空水要排入废水；二是利用系统余压、不设反洗泵的反洗方式要慎用，反洗分流会突然减少下游水量[2]。每次反洗产生的废水约为 2–3 倍床体积，废水池容量按最不利工况下所有过滤器都要反洗来定[2]。
滤层多深，罐就要多高
爱尔兰近年新建的快滤池和压力过滤器多为双层滤料：约 500 mm 无烟煤（有效粒径 1.4 mm，不均匀系数 1.5），下面 500–800 mm 石英砂（有效粒径 0.4–0.6 mm，不均匀系数 1.4–1.5），底部常有砾石承托层[2]。同一手册指出，立式压力罐滤层最深约 1–1.5 m，所以水量超过每天 400 万升的水厂用卧式罐更经济[2]。
Ten States 对滤料的要求写在重力快滤池一节：总厚度不小于 24 英寸、一般不超过 30 英寸，最细一层的不均匀系数不大于 1.65，至少 12 英寸滤料的有效粒径在 0.45–0.55 mm；作盖层的无烟煤有效粒径 0.8–1.2 mm[1]。科顺石英砂过滤罐的滤层高度为 1000–1200 mm[8]。
罐高由滤层、承托层、反洗膨胀空间和 18 英寸收集口高度叠加而成[1]，所以滤料种类、各层厚度和粒径要随罐体一起下单。
活性炭罐：接触时间、串联运行和进罐作业
活性炭罐按空床接触时间（EBCT）而不只按滤速设计。Ten States 2022 版的 PFAS 临时指引建议至少两台罐串联，按先导/后备（lead/lag）方式运行，EBCT 不少于 10 min；煤质炭去除 PFAS 的效果更好，粒度 12×40 目（约 0.5–0.7 mm）、碘值不低于 850 mg/g 的炭效率较高[1]。按 10 min 计算，30 m³/h 的处理量每台罐至少要装 5 m³ 活性炭。
广州纯科给出的反渗透预处理活性炭罐设计流量为：去除有机物 1 gpm/ft³，去除余氯 2 gpm/ft³[12]，分别相当于约 7.5 min 和 3.7 min 的空床接触时间。爱尔兰环保署手册指出，吸附用途的压力罐炭层深度通常可达 3 m[2]。
Calgon MODEL 12-40 标准配置为两罐加中央阀组，可串联（任一罐作第一级）或并联，任一罐都能单独隔离换炭或反洗而不中断处理；每罐装炭 40,000 lb（18,180 kg），用压缩空气把炭浆在密闭回路中送出送入[3]。
Calgon 数据表的安全提示：湿活性炭会消耗密闭空间内空气中的氧气；确需进入时，应当按缺氧环境作业规定执行[3]。现场做法是进罐前先测氧含量并强制通风，作业全程有人监护。
设计规范的几种写法，以及随询价交出的资料
公开型号的设计规范写法各不相同：Napier-Reid 碳钢罐按 ASME 规范制造，可加打 ASME “U” 钢印[4]；Calgon 罐为 ASME 规范碳钢压力容器[3]；FAB 的水处理过滤罐按欧亚经济联盟 TR CU 032/2013 制造并附俄罗斯技术护照[5][6]，另一款燃油过滤容器同时写 GB 150、ASME VIII-1 和 EN 13445[7]。在国内安装的罐体，把设计规范（例如 GB 150）和监督检验要求写进合同；出口项目按目的地规范订货。
Ten States 还要求每台过滤器进出口装水头损失表，每组过滤器装流量计或流量指示，每台可单独过滤和反洗，罐体最高点装排气阀，并在结构上防止交叉连接[1]。这些接口在罐体图上就要留好。
询价时把以下内容一次交给供货方，并要求随报价和随货返回对应文件：
左右滑动查看完整表格 →
| 事项 | 向供货方提出或索取 |
|---|---|
| 水量与台数 | 正常和峰值流量、台数、一台停用时其余各台的负荷、采用的滤速 |
| 水质与滤料 | 原水分析、去除目标、滤料种类、各层厚度和粒径、活性炭的 EBCT |
| 反洗 | 反洗强度、空气擦洗强度、反洗水源、反洗泵和排水能力 |
| 承压设计 | 设计规范、设计压力和温度、强度计算书（含壁厚和腐蚀裕量）、安全泄放装置 |
| 材料与防腐 | 主体材料牌号和质量证明书、内衬种类与干膜厚度、饮用水卫生认证 |
| 开口与布置 | 人孔尺寸和位置、接管口径和法兰标准、排气阀、取样口、吊耳和支腿 |
| 检验与文件 | 耐压试验报告、无损检测报告、制造和监督检验文件、运行重量与基础荷载 |
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。Ten States Standards 由美国五大湖—上密西西比河流域十个州和加拿大安大略省的卫生与环境主管部门联合编写，爱尔兰环保署手册是运行指导文件；Calgon、Napier-Reid 和国内厂家的数据来自各自产品页或数据表，只代表所列型号。表中截面积和水量是按内径换算的结果。
- Great Lakes–Upper Mississippi River Board：Recommended Standards for Water Works（Ten States Standards），2022 版4.3.2 压力过滤器（印刷页 49–50）、4.3.1.6–4.3.1.7 滤料（印刷页 44–45）、PFAS 临时指引（印刷页 ix）。
- Environmental Protection Agency (Ireland)：Water Treatment Manual: Filtration（2020）5.2.2 压力过滤器（印刷页 39–41）、5.4.2 反洗与排空水（印刷页 47）、5.6.2 反洗废水，以及活性炭吸附一节的炭层深度。
- Calgon Carbon：MODEL 12-40 Modular Carbon Adsorption System 数据表（DS-MODEL124015-EIN-E1）两页数据表：罐径、额定压力与温度、反洗流量与膨胀率、锥形底、滤头、内衬、人孔、接管、重量和湿炭耗氧安全提示。
- Napier-Reid：Pressure Filters 产品页滤速、反洗用水比例、罐体材料与 150 psig 设计压力、ASME 规范、环氧内衬、吊耳和人孔。
- FAB：Carbon Steel Sand Filter Tank（FAB-240130-FWT-04）产品页材料、规格 ID 2600×2200 mm、设计压力和温度。
- FAB：Multimedia Filter Vessel（FAB-240130-FWT-09）产品页材料、直段 1300 mm×2000 mm、设计压力、温度和容积。
- FAB：Carbon Steel Filter Vessel, ASME VIII-1, EN 13445, GB 150（FAB-240126-OF-07）产品页燃油过滤容器的材料牌号和制造规范，仅作写法示例。
- 温州科顺：Sand Filter Tank 产品页滤速、工作压力、滤层高度、反洗与气洗强度和 Φ300–Φ2800 规格表（取 Φ1000×2000 行）。
- 广州纯科环保科技：前处理设备（中文产品页）中文叫法与压力式过滤器的用途说明。
- 广州纯科：Carbon Steel Water Filter Media Tanks 产品页碳钢过滤罐的结构形式、环氧涂层和适用水质。
- 广州纯科：Sand Filter Media Tanks 产品页几种叫法、多介质滤层组成和反渗透预处理滤速。
- 广州纯科：Water Mechanical Micron Filters 产品列表页活性炭罐按去除对象给出的设计流量。
- Molewater：Multi-Media Filter 产品页滤层组成、罐体材料和运行压力。
