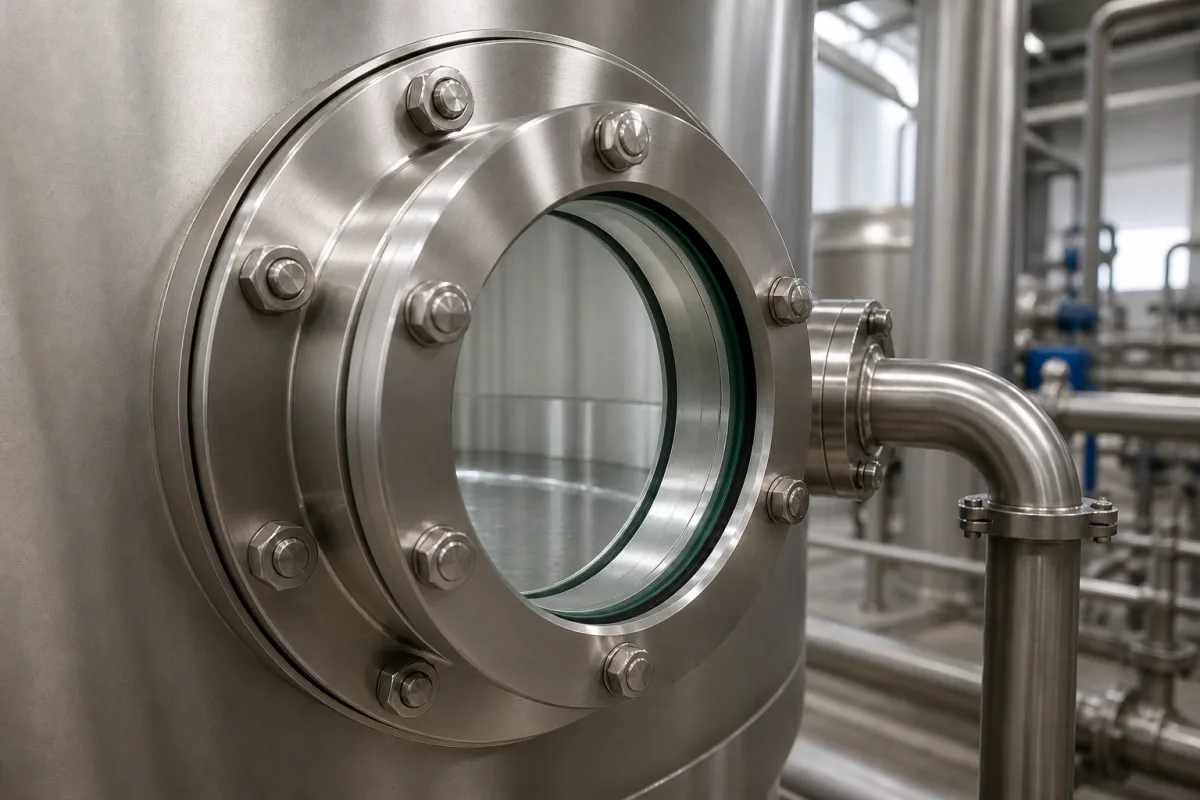

法兰壳体形成一个密封腔体，将视镜固定在设备开口处。它使用螺栓孔或夹具固定组件，并在配合面之间使用垫片或密封件防止泄漏。壳体保持正确的对齐和耐压性，同时允许光线透过视镜。密封面经过加工，达到规定的平面度和表面粗糙度，以确保垫片均匀压缩和可靠密封。螺栓孔直径公差允许标准螺栓正确安装，防护等级表示防尘和防水的程度。壳体的材料和设计必须承受工作压力和温度，其耐腐蚀性通过盐雾试验验证。正确的安装和维护对于防止泄漏和确保长期性能至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 公称尺寸 | DN15–DN100 mm | Matches sight glass flange sizeISO 6708 |
| 工作温度 | -20–200 °C | Above 200°C gasket may degrade |
| 法兰面平面度 | 0.05 mm | Ensures uniform gasket compressionISO 4759-1 |
| 螺栓孔直径公差 | +0.3/0 mm | Allows standard bolt fitISO 273 |
| 密封面粗糙度 | Ra 3.2–6.3 μm | Smoother for soft gasketsISO 1302 |
| 材料牌号 | 304/316L | 316L for corrosive mediaASTM A240 |
| 重量 | 0.5–5.0 kg | Depends on size and material |
| 耐腐蚀性（盐雾） | ≥200 h | No red rust after testASTM B117 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高10 bar (150 psi) |
| flow rate: | 取决于视镜直径的流速 |
| temperature: | -40°C 至 200°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
法兰壳体可由316不锈钢、碳钢或合金钢制成。材料等级可选304或316L，适用于腐蚀性介质。请务必与供应商确认您的应用所需的确切材料等级。
目录中列出的工作压力范围为1.0至1.6 MPa，温度范围为-20°C至200°C。这些是参考值；实际限制取决于具体型号，必须与制造商核实。
密封性能通过法兰面平面度（0.05 mm，符合ISO 4759-1）和密封面表面粗糙度（Ra 3.2–6.3 μm，符合ISO 1302）来保证。这些规格有助于实现均匀的垫片压缩和防漏连接。正确的安装和垫片选择也至关重要。
法兰壳体提供IP54至IP65的防护等级（符合IEC 60529）。IP65适用于冲洗环境。所需等级取决于安装环境，应与供应商确认。
