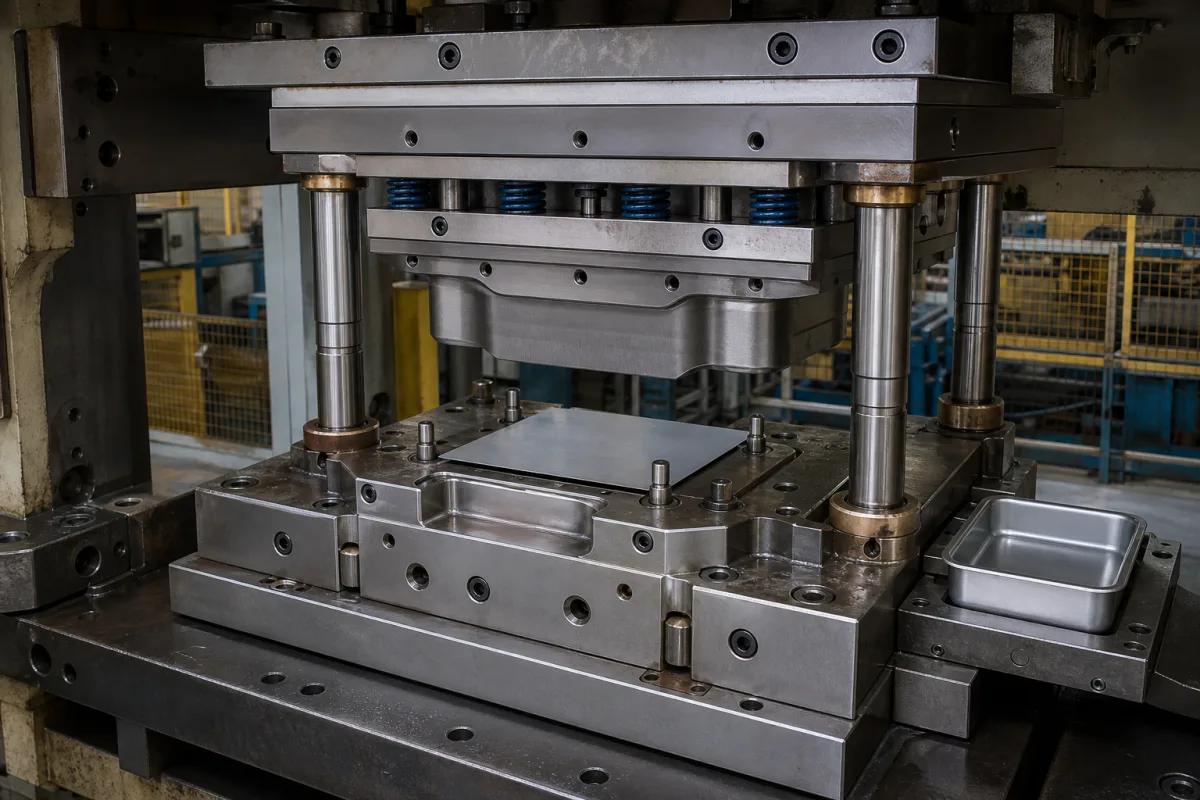

成型模具组通过将金属板材置于上模（冲头）和下模之间进行操作。当压力机启动时，上模以受控力下降，将金属压入下模腔。该动作通过塑性变形将材料拉伸并成型为所需形状，模具组引导材料流动以防止起皱或撕裂。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 模具高度 | 150–400 mm | Determines press shut height compatibility |
| 模具重量 | 500–3000 kg | Affects handling and press capacity |
| 工作面积 | 300×300–800×800 mm | Defines maximum part size |
| 工作压力 | 1.0–1.6 MPa | |
| 最大压力 | 50–200 kN | Must exceed forming force requirement |
| 行程长度 | 50–150 mm | Determines draw depth capability |
| 导柱直径 | 20–50 mm | Affects alignment accuracyGB/T 2861.1 |
| 导柱数量 | 2–4 pcs | More pillars improve stability |
| 平行度精度 | ±0.02 mm | Ensures uniform part thicknessISO 1101 |
| 表面硬度 | 58–62 HRC | Wear resistance for long service lifeASTM E18 |
| 材料牌号 | Cr12MoV | High carbon chromium steel for durabilityGB/T 1299 |
| 工作温度 | -20–80 °C | Outside range may affect material properties |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 取决于模具材料和结构，最高可达1000兆帕（145,000磅力/平方英寸） |
| other spec: | 板材厚度范围：0.5-6.0毫米（0.02-0.24英寸）；循环速率：精密应用最高可达60次冲程/分钟 |
| temperature: | 标准工具钢：环境温度至200°C（392°F）；使用高温合金时最高可达500°C（932°F） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
常用材料包括工具钢、硬质合金和高速钢，如目录所列。具体材料牌号（如 Cr12MoV）应根据预期应用与制造商确认。
选择取决于压力机闭合高度、所需成型力、零件尺寸和拉伸深度。参考参数如模具高度（150–400 mm）、最大力（50–200 kN）和工作区域（300×300 至 800×800 mm）可作为起点，但需与压力机规格和制造商核实。
相关标准包括 GB/T 2861.1（导柱直径）、ISO 1101（平行度精度）、ASTM E18（表面硬度）和 GB/T 1299（材料牌号）。这些是验证参考，并非合规证明。
迹象包括零件质量下降、成型件起皱或撕裂、错位、异常噪音或可见表面损伤。建议定期检查导柱、模具表面和平行度精度。超出额定力或温度操作会加速失效。
