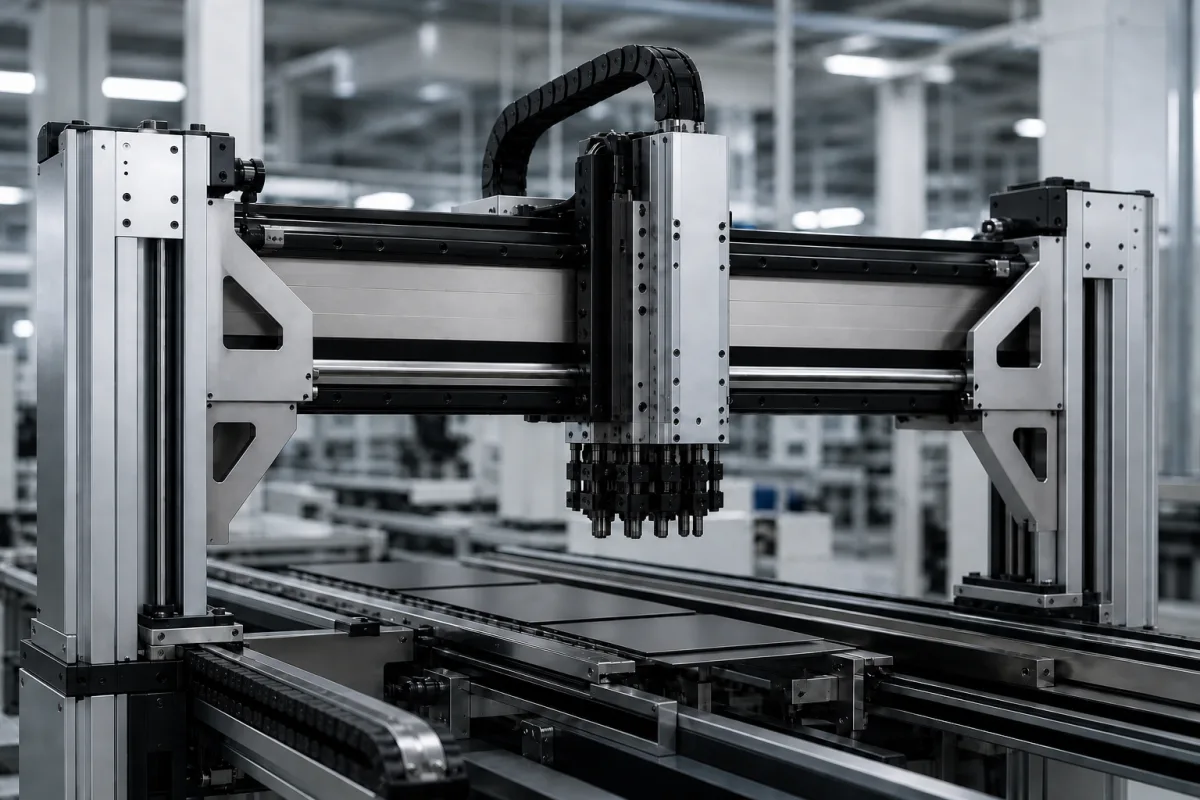

龙门架/机架作为静态或半静态基础。在运行时不移动，但为所有直线导轨、滚珠丝杠、电机和贴装头提供关键的基准平面和安装点。其刚性可防止挠曲和共振，确保运动部件产生的动态力不会影响定位精度。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 机架材料 | Q235B/Q345B | Q345B for higher strength and rigidityGB/T 700, GB/T 1591 |
| 机架宽度 | 800–2000 mm | Customizable to machine footprint |
| 机架深度 | 600–1500 mm | Determines reach of pick-and-place head |
| 机架高度 | 1500–2500 mm | Affects clearance and ergonomics |
| 最大承载能力 | 500–3000 kg | Includes moving components and payload |
| 静态挠度 | ≤0.05 mm | Under full load; ensures precision |
| 固有频率 | ≥30 Hz | Avoid resonance with high-speed motion |
| 表面平面度 | ≤0.02 mm/m | Critical for guide rail mountingISO 1101 |
| 工作温度 | -10–50 °C | Outside range may affect material properties |
| 湿度范围 | 10–90 % RH | Non-condensing; higher humidity may cause corrosion |
| 防护等级 | IP54–IP65 | IP65 for dusty or washdown environmentsIEC 60529 |
| 机架重量 | 500–2000 kg | Depends on size and material |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（结构部件，非压力容器） |
| other spec: | 最大动态载荷：500-5000千克（取决于配置），振动容差：<5微米RMS（100赫兹时），加速度容差：2-5g（取决于有效载荷） |
| temperature: | 15-35°C（操作环境） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
龙门架/机架为运动系统（X、Y、Z轴）和贴装头提供刚性稳定的基础。它保持尺寸稳定性和阻尼，以确保高速运行期间元件贴装的准确性和可重复性。
常用材料包括铝合金（如6061-T6）、钢（碳钢或合金钢）以及用于超高精度基础的花岗岩。选择取决于所需的刚性、重量和成本。
关键参数包括框架材料、尺寸（宽度、深度、高度）、最大负载能力、静态挠度、固有频率、表面平面度、工作温度、湿度范围、防护等级和框架重量。这些必须与制造商确认具体型号。
龙门架/机架的刚性可防止动态负载下的挠曲和共振，确保运动系统保持准确的定位。稳定的框架对于实现高贴装精度和可重复性至关重要。
