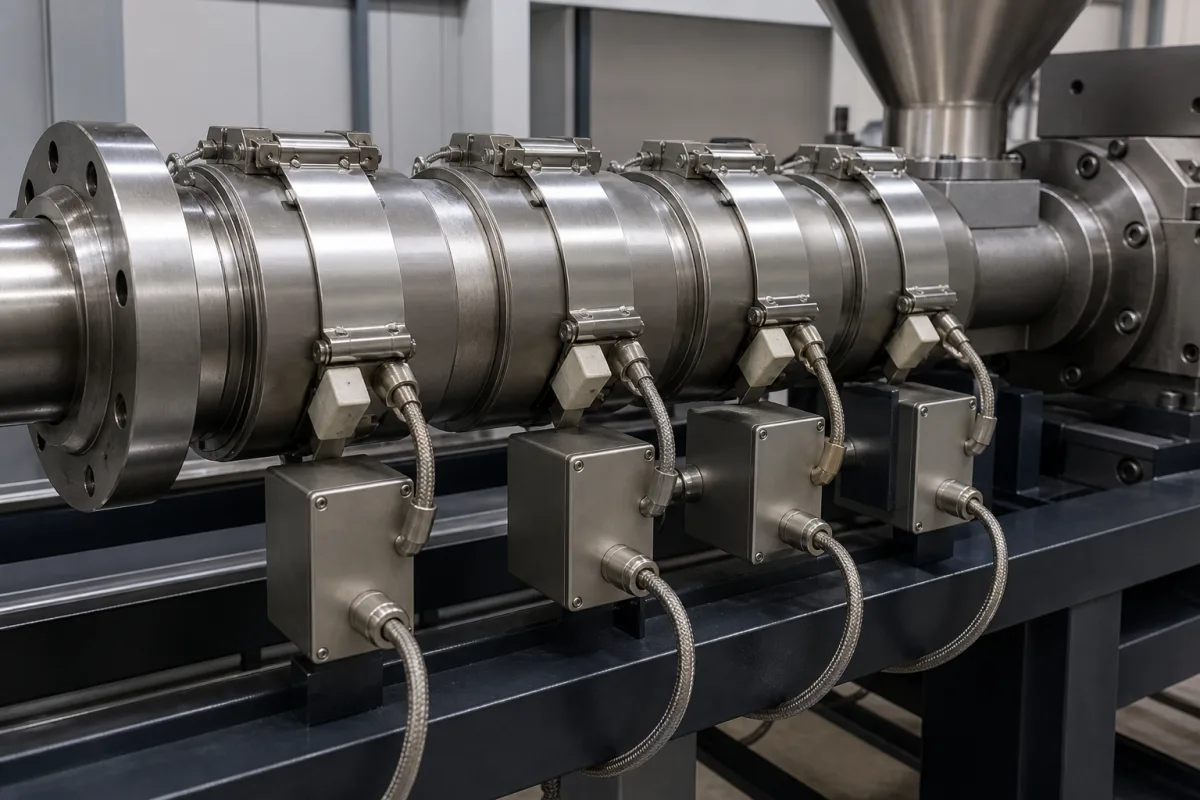

加热带的工作原理是电阻加热。当电流通过嵌入带内的电阻丝或元件时，由于电阻作用，电能转化为热能。热量通过带的外壳传导到料筒壁，进而传递给内部物料。温度通过外部控制器（热电偶、RTD）进行调节，控制器监测温区并调整加热带的功率输入。加热丝通常为NiCr 80/20，用MgO绝缘，以防止漏电并确保高效传热。不锈钢外壳保护内部组件并提供机械强度。加热带夹紧或缠绕在料筒上，确保良好的热接触。功率密度、额定电压和最高工作温度是决定加热能力和适用性的关键参数。正确安装和保温对于减少热量损失和实现均匀温度分布至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定电压 | 220–240 V AC | Single-phase, 50/60 Hz |
| 功率密度 | 2–8 W/cm² | Higher for forced convection, lower for natural |
| 最高工作温度 | 200–450 °C | Depends on insulation material |
| 温度公差 | ±5 °C | At steady state with controller |
| 绝缘电阻 | ≥100 MΩ | At 500 V DC, 25°CIEC 60335-1 |
| 介电强度 | 1500–2500 V AC | For 1 minute, no breakdownIEC 60335-1 |
| 防护等级 | IP54–IP65 | Higher for washdown environmentsIEC 60529 |
| 护套材料 | 304–316 SS | 316 for corrosive environmentsASTM A240 |
| 加热元件材料 | NiCr 80/20 | Standard resistance wireASTM B344 |
| 内径 | 50–500 mm | Custom sizes available |
| 宽度 | 25–100 mm | Standard widths |
| 引线长度 | 300–1000 mm | Custom lengths on request |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 受限于料筒/管道额定压力；加热带本身仅适用于环境压力 |
| flow rate: | 不直接适用；取决于工艺流体和料筒设计 |
| temperature: | 通常为-50°C至400°C，特定型号可达600°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
典型额定电压为220–240 V AC（单相，50/60 Hz）。功率密度范围为2–8 W/cm²，强制对流时较高，自然对流时较低。请务必向制造商确认您应用的具体要求。
最高工作温度通常在200–450 °C之间，具体取决于绝缘材料。请确认所选型号的极限值，超过该温度可能损坏加热带。
在控制器作用下，稳态温度公差通常为±5 °C。控制器通过热电偶或RTD监测温区，并调整加热带的功率输入以维持设定点。
绝缘电阻在500 V DC、25 °C条件下≥100 MΩ，介电强度在1500–2500 V AC下持续1分钟无击穿，均按IEC 60335-1测试。这些是参考值，请核实您具体型号的符合性。
