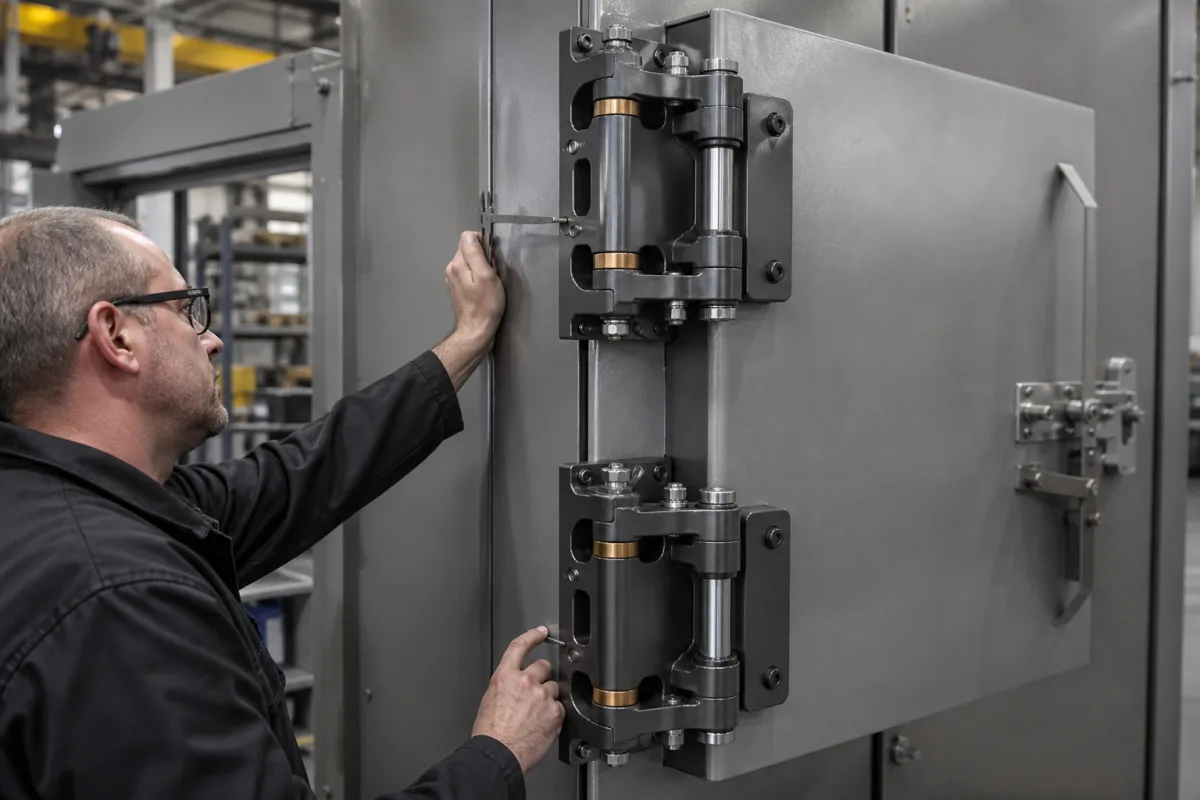

铰链组件围绕固定轴线（铰链销）进行旋转运动。当对人孔门施加力时，铰链板围绕销旋转，使门打开或关闭。衬套或轴承减少运动过程中的摩擦，而精密加工确保门在压力下关闭时正确对齐和密封。销直径和材料等级决定剪切强度，扭矩容量必须超过所需的开启扭矩。负载能力包括门重和压力推力，密封等级确保无可见泄漏。通过公差控制实现的正确对齐对于有效密封至关重要。随着时间的推移，衬套或销的磨损可能增加摩擦并影响密封，表明需要维护。循环寿命取决于维护实践和操作条件。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 工作温度 | -40–85 °C | Outside range, seals may fail |
| 公称通径 | 150–600 mm | Matches manway opening size |
| 扭矩能力 | 500–2000 N·m | Must exceed required opening torque |
| 承载能力 | 1000–3000 kg | Includes door weight and pressure thrust |
| 销轴直径 | 20–50 mm | Determines shear strength |
| 材料牌号 | 304/316L | 316L for corrosive mediaASTM A240 |
| 表面处理 | SS304/SS316L | Electropolishing optional |
| 重量 | 15–60 kg | Affects handling and installation |
| 公差 | ±0.5 mm | Ensures proper alignmentISO 2768-m |
| 密封等级 | ISO 5208 Rate 1 | No visible leakage |
| 循环寿命 | 10000–50000 次 | Depends on maintenance |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 最高150 psi (10.3 bar) |
| other spec: | 最大扭矩: 500 Nm, 旋转角度: 0-180°, 材料: 不锈钢316 |
| temperature: | -40°C 至 200°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
参考操作压力范围为1.0–1.6 MPa。然而，实际允许压力取决于具体型号和应用，因此必须与制造商或供应商核实。
档案中的材料包括不锈钢（如304、316）、碳钢和合金钢。材料等级可能为304/316L（ASTM A240），但请根据您的介质和环境确认合适的等级。
铰链组件确保人孔门关闭时的正确对齐，使密封表面正确配合。密封等级为 Rate 1，表示无可见泄漏，但这取决于正确的安装和维护。
参考循环寿命为10,000–50,000次，取决于维护。定期检查和润滑销和衬套可以延长使用寿命。始终遵循制造商的维护指南。
