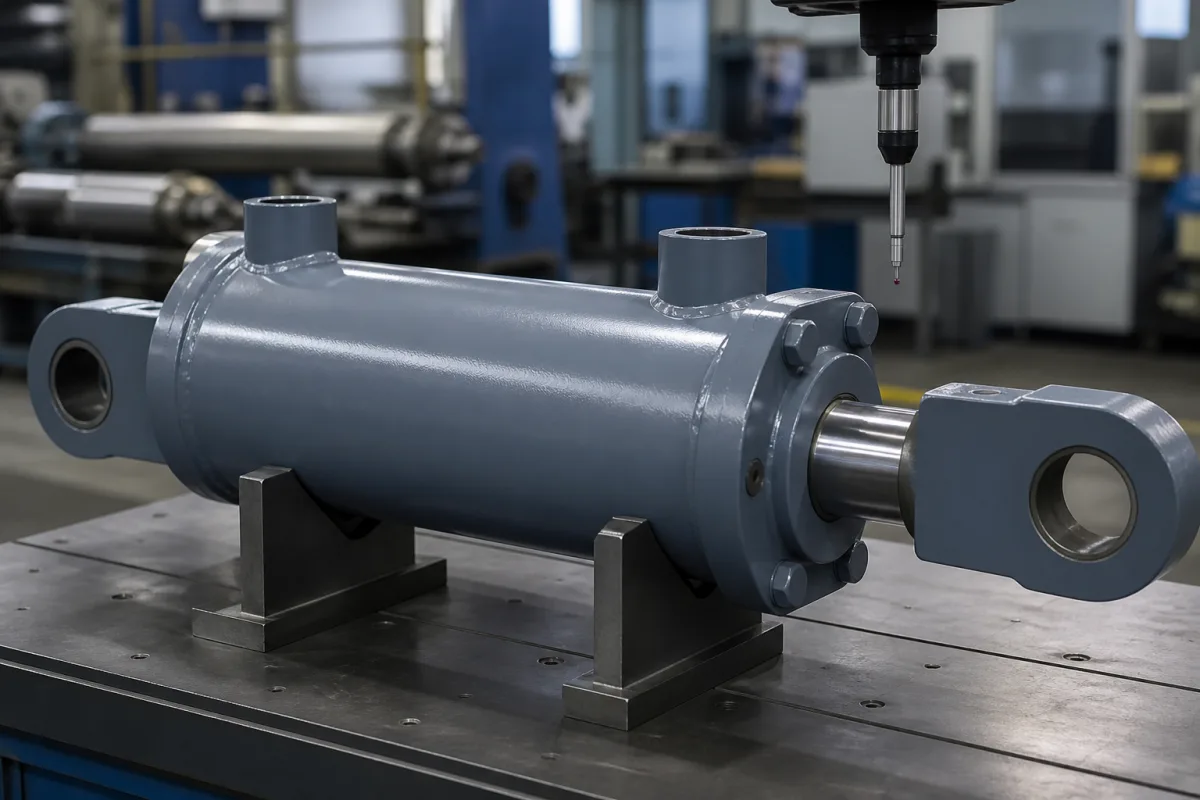

济南HCIC官网说明液压缸、液压系统与部件的设计制造，所引产品为可按挖掘机型号定制的动臂缸。该页顶部与规格表的缸径、行程不一致，报价前需取得统一型号图和工况确认；不据网页噪声描述认定低噪声测试已通过。
查看产品资料依据
- 官网产品分类
- HCIC · 挖掘机动臂液压缸
- 产品来源
- www.hchcic.com ↗
- 资料核查日期
- 2026-10-13
压力作用面积决定基础出力，回路决定实际运动
六项结构分别承担承压、传力、密封与缓冲
表内是功能结构，不是带数量和料号的制造BOM。拉杆式、焊接式及不同密封方案的连接和维修方式不同，交付图应标明实际构造。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 缸筒 | 形成压力腔并提供活塞运动内表面；Parker HMI/HMD说明钢管内表面精加工，以减少摩擦和密封磨损。[1] | 所引HMI/HMD采用钢管；具体钢号、壁厚及表面要求由型号图纸确定，不把杆材牌号当成缸筒材质。 |
| 活塞及导向环 | 分隔两腔并向活塞杆传力，导向/耐磨环避免滑动金属直接接触。标准、重载导向和低摩擦活塞是不同组合。[1] | 活塞基体与密封、导向材料分别核对。Parker列低摩擦PTFE密封及耐磨环，不代表整个活塞由PTFE制作。[1] |
| 活塞杆 | 把轴向载荷传给外部机构；受压时需验算稳定性，受拉循环需关注杆端连接。[1] | Flutec HT可选镀铬C45、镍铬处理C45或不锈钢杆。杆材选择不等于整支缸不锈钢，也不自动保证海水工况耐蚀。[2] |
| 端盖与缸头 | 封闭缸筒并容纳油口、杆导向及安装连接。拉杆式由拉杆紧固端部；焊接式不能照搬其拆装方法。[1] | 承压端部的材料、连接和紧固要求按结构图确认；不能由外罩或附件材料推定端盖用料。 |
| 活塞密封、杆密封、刮尘圈与静密封 | 分别限制内串油、外泄及污染物进入；导向环并非密封圈。备件包要对应缸径、杆径和所装密封版本。[1][2] | HMI/HMD按流体分组组合NBR、PTFE、聚酰胺、聚氨酯或氟橡胶等；不是“所有油用NBR、所有高温用PTFE”两选一。[1] |
| 行程末端缓冲（按配置） | 缓冲套、缓冲柱及调节机构在接近端点时限制排油。可指定一端或两端，不代替外部负载保持装置。[1][2] | Parker列浮动缓冲套及青铜缓冲衬套等具体结构；容量需结合缸径、杆径、方向及速度核对，不能由材质单独推定。[1] |
十二项参数，按确定的系列与订货组合核对
Flutec HT目录为2021年10月18日3.50版；Parker资料为HMI/HMD系列参考。不同系列的额定值分别列示，订货时按所选型号确认整套配置。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 缸径 | Flutec HT缸径25–200mm，按表中规格选择 | 100mm缸径对应45或70mm杆等指定组合；范围不意味着任意缸径/杆径可组合。先核对两方向出力。[2] |
| 行程 | 行程与收回/伸出总长分别确认 | HT超过1000mm行程需加间隔件；1001–1500mm段总长增加50mm。增加行程会改变安装包络，不能只延长缸筒。[2] |
| 工作压力 | Flutec HT额定160bar，即16MPa | 此额定属于HT系列；工作回路的压力与冲击需符合具体组合。Parker HMI/HMD最高210bar还受杆端和工况限制，不能互相套用。[1][2] |
| 最大压力 | 区分最高工作压力、峰值与出厂试验压力 | HT目录列试验240bar，不代表可持续在240bar工作。试验方法、保压及判定按订货文件约定，不由试验数值推出工作额定。[2][4] |
| 活塞杆直径 | 杆径随缸径、支承、行程与载荷共同选择 | HT100mm缸径列45/70mm杆。加粗杆会减少有杆侧有效面积；长杆的受压稳定性需按安装条件检查。[1][2] |
| 工作温度 | HT标准温度−20至80℃；Viton选项至160℃ | 目录分别列环境和流体温度；高温值只属于所列密封选项，仍需确认实际介质与工作循环。[2] |
| 密封材料 | 按流体型号、温度、摩擦与保持要求选密封组 | Parker矿物油组与水乙二醇组的温度范围不同；其低摩擦活塞密封不适合固定位置支承负载。不能只凭“NBR/PTFE”名称采购密封包。[1] |
| 缓冲类型 | 确认前端、后端或两端缓冲及吸能能力 | 移动质量、接近速度、方向、驱动压力和流体影响容量；“可调”只表示能调，不保证能停下任意负载。[1][2] |
| 安装方式 | 固定中心线、脚座、耳环/球铰、耳轴等分别选 | Parker说明脚座安装承受偏离中心线的转矩，需可靠固定及负载导向。ISO安装尺寸相同仍要核对运动轨迹。[1][3] |
| 油口尺寸 | 按螺纹、密封形式、位置与目标速度选油口 | Parker HMI标准为ISO1179-1平行管螺纹油口，另有公制选项。100mm缸径标准G3/4不等于所有同缸径产品接口一致。[1] |
| 重量 | 按缸径、杆径、安装型式与行程计算总成重量 | Parker用零行程重量加每段行程增重列示，附件另计；报价需分清空缸、油液及安装附件，不套统一重量区间。[1] |
| 防护等级 | 杆表面防护与电气附件IP分别说明 | 裸液压缸的承压、刮尘或耐蚀性不能用通用IP值替代。带位置传感器时，按该附件及接头的实际外壳等级核对。 |
100mm缸径不代表伸出和缩回都有同样的力
以Parker表中的100mm缸径、45mm杆径、100bar为例：无杆侧表列推力79kN，杆截面对应扣减16kN，因此回拉约63kN。这是按目录四舍五入值演示的压力—面积计算，未扣实际回油背压和摩擦，不能作为起重或压制能力批准。[1]
左右滑动查看完整表格 →
| 核对项 | 计算或资料 | 对选型的影响 |
|---|---|---|
| 无杆腔面积 | πD²/4 | 用于基础伸出力估算 |
| 有杆腔面积 | π(D²−d²)/4 | 同供压时回拉力较小 |
| 实际运动 | 两腔压力、摩擦、方向与加速度 | 需要完整回路和负载条件，不能只看泵出口压力 |
替换油缸时，比较整套安装包络与全行程导向
保留旧缸铭牌和安装图，测清销轴或法兰接口、杆端连接、油口方向、收回长度及伸出后的净空。长行程还要核对支承和杆稳定性；Parker的停止管方案会增加总行程对应的外形尺寸，净行程与外形计算行程须区分。[1]
ISO 6020-2:2015公开摘要规定16MPa紧凑系列的公制安装尺寸，用于尺寸互换性；它不证明未知型号在任意压力下可用。替换时同时确认负载、密封、缓冲和安装尺寸。[3]
低摩擦、高温和负载保持需要分别确认
Parker列出的矿物油用密封组为−20至80℃，水乙二醇组为−20至60℃；同有NBR/PTFE等材料名称，适用条件也不同。按完整密封组合及流体核对，不以单一材料耐温替代总成额定。[1]
该HMI/HMD资料明确低摩擦活塞密封不适合固定位置支承负载。需要防止负载下落时，应由系统设计确认保持和失压措施，不把“密封良好”当作独立机械支承。[1]
缓冲的吸能需求与速度平方有关；实际容量还受进入缓冲的方向和驱动压力影响。提交运动质量、接近速度、安装角度和周期，要求厂家确认缓冲端及容量；不自行套用另一系列的调节量。[1]
验收绑定型号和图纸，维修绑定序列号与密封版本
ISO 10100:2020公开范围是液压缸验收与功能试验。合同应明确采用版本、试验项目及合格依据，取得对应交付缸的记录；仅阅读标准摘要不能确定具体试验压力或保压时间。[4]
检查外泄、杆面划伤、动作不稳及安装偏载，记录工作压力、介质、温度和出现位置。按设备维护程序卸载、隔离和卸压后处理；不能在悬载下拆卸，也不要用提高压力抵消摩擦或卡滞。杆端护套占用的收缩空间应计入安装图。[1]
订密封包时提供序列号、缸径、杆径、行程、型号和流体。Parker备件要求铭牌信息；Flutec KHT编码区分缸径、杆径及密封类型，不以外观相似的圈件混装。[1][2]
厂家网页尺寸矛盾时，先取得一致的供货图
HCIC的挖掘机动臂缸页面，顶部写缸径50–125mm、行程不超过1000mm，后部规格表却写缸径200mm、行程1200mm。现有网页不能定义唯一配置。询价要指定挖掘机及安装接口，并索取同一型号的签字图与压力、噪声测试依据。[5]
它支持的是可定制动臂缸这一供货范围，不意味着任意压力机、航空器或挖掘机直接适配。产品结构与型号认证、整机适配分别核对。[5][6]
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
资料来源与适用范围
核对日期：2026-10-13。标准公开摘要支持其范围；具体尺寸、公差和验收要求须按约定标准全文及图纸执行。
- Parker：HMI/HMD，HY07-1150/UK，2018年7月第3–8、18–22、25–28页的结构、面积法、安装、缓冲、压力限制及密封备件说明，仅限对应系列。
- Flutec：HT拉杆缸，3.50版，2021-10-18印刷页17–20的额定/试验压力、杆径组合、材料选项、加长结构与密封编码；网址年份不是版本年份。
- ISO 6020-2:2015：16MPa紧凑系列单杆缸安装尺寸标准公开范围与版本；不推定未阅读条款或未知型号压力额定。
- ISO 10100:2020：液压缸验收试验仅引用公开的验收及功能试验范围，具体试验条件须按正式文件约定。
- HCIC：Low Noise Boom Cylinder for Excavator动臂缸及定制范围；缸径、行程前后矛盾和噪声测试条件需供应方澄清。
- HCIC：What is HCIC济南主体及液压产品制造范围公开说明；未将企业宣传指标作为本型号实测结果。
