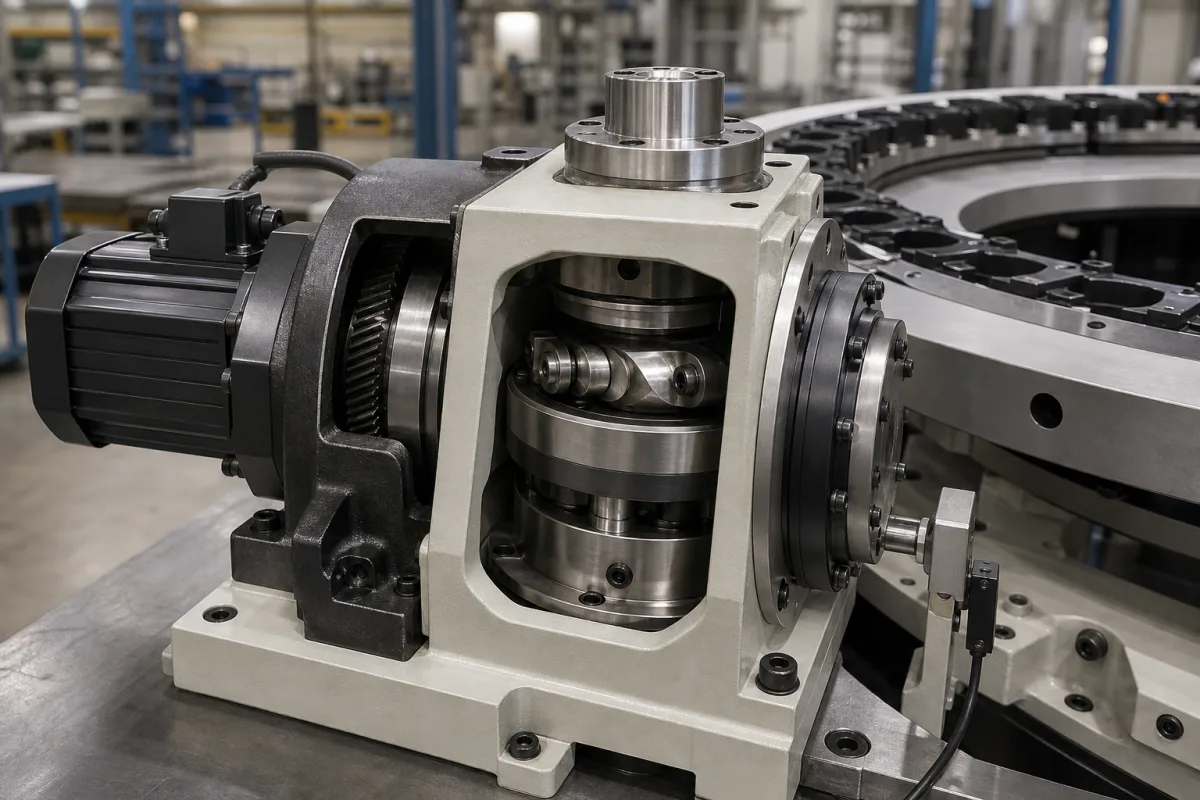

分度机构通过将电机或执行器的旋转运动转换为精确的角度或直线步进来工作。伺服或步进电机驱动齿轮系、凸轮或日内瓦机构，从而旋转刀库至所需位置。编码器或接近传感器向控制系统提供反馈，确保刀库准确停在正确的刀套位置。该机构可包括夹紧系统，在换刀过程中使用液压或气动压力将刀库锁定到位。控制系统协调分度运动与机床的换刀顺序，优化速度和精度。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 分度精度 | ±0.005 ° | Cumulative error over full rotationISO 230-2 |
| 重复定位精度 | ±0.002 ° | UnidirectionalISO 230-2 |
| 分度速度 | 0.5–2.0 秒/步 | For 90° step |
| 分度数 | 4–24 位置 | 可按应用定制 |
| 最大扭矩 | 50–200 N·m | At output shaft |
| 工作压力 | 0.4–0.8 MPa | Below 0.4 MPa clamping force insufficient |
| 电源电压 | 24 ±10% V DC | For solenoid valves and sensors |
| 工作温度 | 0–50 °C | 非冷凝 |
| 防护等级 | IP54–IP65 | IP65 for coolant exposureIEC 60529 |
| 材料 | 40Cr | Hardened and groundGB/T 3077 |
| 重量 | 15–60 kg | Depends on size and configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 大气压至1.5巴 |
| other spec: | 最大转速: 30 RPM, 定位精度: ±0.01°, 振动容限: ≤5 m/s² |
| temperature: | 0°C 至 +50°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
分度精度为全转累积误差±0.005°，重复定位精度为单向±0.002°，符合ISO 230-2标准。这些是参考值；请向制造商确认具体型号的精确值。
该机构可由伺服电机、步进电机或液压/气动执行器驱动。选择取决于应用的速度、扭矩和控制要求。请咨询制造商以了解兼容性。
工作压力为0.4–0.8 MPa。低于0.4 MPa时，夹紧力可能不足。请确认您的具体配置所需的压力。
防护等级范围为IP54–IP65（IEC 60529），建议在冷却液暴露环境下使用IP65。请与供应商确认适合您环境的等级。
