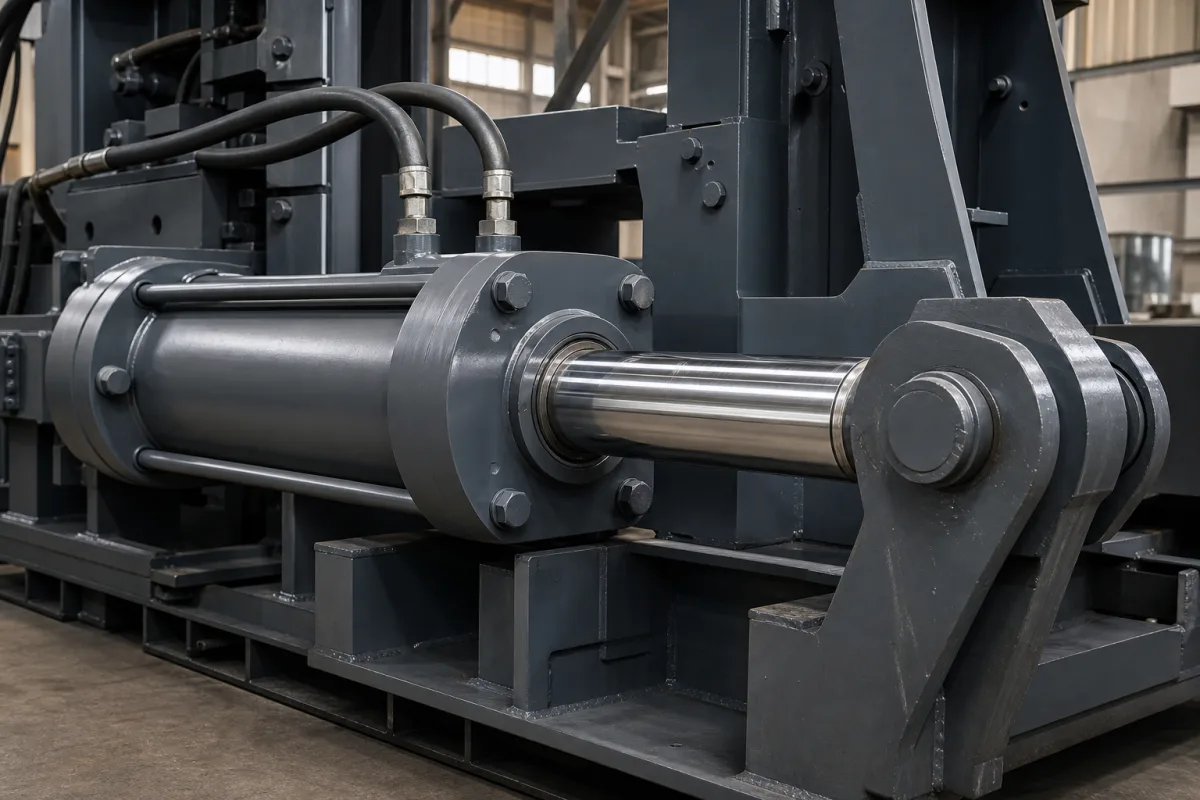

压力流体被引入缸体腔的一侧。该加压流体作用于活塞表面积，产生力（力=压力×面积）。由于大口径（直径），活塞表面积显著，即使在中等流体压力下也能产生高输出力。活塞杆将该线性力传递给压力增强器内的连接负载或机构。通过将流体引导至活塞两侧来控制运动方向，实现推和拉操作。大口径使得无需极高系统压力即可实现高力输出，从而降低能耗和部件应力。适当的密封和润滑对于保持效率和防止泄漏至关重要。缓冲功能有助于在行程末端减速活塞，减少冲击和噪音。工作原理是增强器功能的基础，其中大口径缸体作为主要力发生器。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 缸径 | 200–500 mm | Standard sizes; larger on requestISO 3320 |
| 行程 | 500–3000 mm | Custom strokes availableISO 4393 |
| 工作压力 | 0.5–1.6 MPa | Max 2.5 MPa for hydraulic versions |
| 活塞速度 | 0.1–0.5 m/s | Higher speeds require special sealsISO 15552 |
| 工作温度 | -20–80 °C | For standard seals; high-temp options to 150°CISO 8573-1 |
| 活塞杆直径 | 50–160 mm | Matched to bore and pressureISO 6195 |
| 缸筒材质 | 6061-T6 | Aluminum alloy; steel optionalASTM B221 |
| 活塞杆材质 | 45# | Chrome-plated; stainless steel optionalGB/T 699 |
| 密封件材质 | NBR | FKM for high temperatureISO 1629 |
| 缓冲类型 | Adjustable | Reduces end-of-stroke impactISO 15552 |
| 安装方式 | Flange | Other options: foot, clevis, trunnionISO 15552 |
| 重量 | 50–500 kg | Depends on bore, stroke, and mounting |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高300 bar（液压），最高10 bar（气动） |
| flow rate: | 取决于孔径尺寸和速度，通常为50-500 L/min |
| temperature: | -40°C 至 120°C |
| slurry concentration: | 不推荐用于固体体积含量>5%的磨蚀性浆料 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
缸径通常为200至500毫米，可根据要求提供更大尺寸。这些是ISO 3320标准尺寸，但实际尺寸必须与制造商确认以适用于您的具体应用。
缸体通常采用铝合金6061-T6，可选钢制。活塞杆通常为镀铬钢（45#），可选不锈钢。目录中列出了这些材料，应验证其是否适合您的操作环境。
标准工作压力范围为0.5至1.6兆帕，液压版本最大2.5兆帕。请务必检查制造商对您打算使用的型号的准确压力额定值。
是的，标准密封件为NBR（丁腈橡胶），适用于-20°C至80°C。对于高达150°C的高温环境，可使用FKM（氟橡胶）密封件。请与供应商确认密封材料和工作温度限制。
