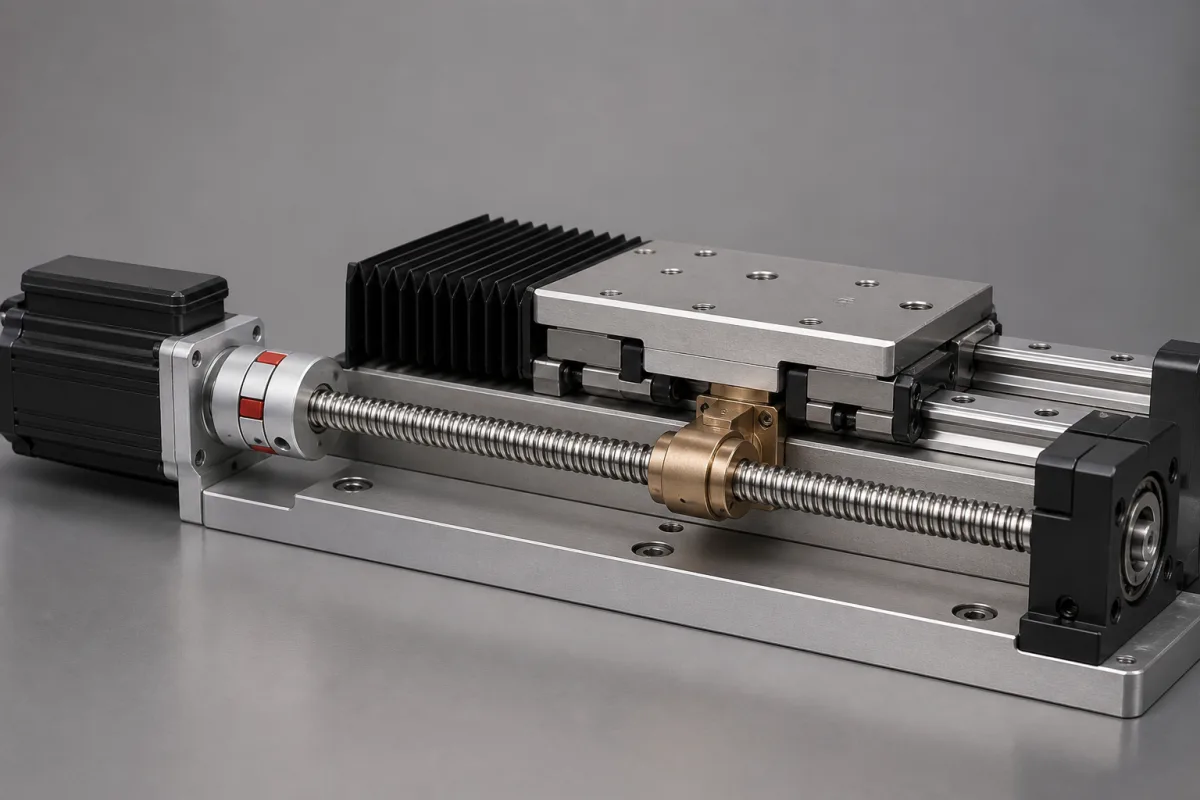

丝杠组件

丝杠组件是用于升降机构和定位系统的精密机械部件。它由带螺纹的丝杠和匹配的螺母组成，设计用于将旋转输入转换为受控的直线位移。该组件通常由合金钢制成，具有耐用性和强度，适用于负载移动应用。关键参数包括丝杠直径（12–80毫米）、导程（5–20毫米）和丝杠长度（200–3000毫米），可提供定制长度。精度等级范围为C3至C7，依据ISO 3408-3，其中C3用于高精度，C7用于一般用途。动态和静态负载额定值依据ISO 3408-5规定，动态额定值为5–50千牛，静态额定值为10–100千牛，分别基于100万转和最大负载而不产生永久变形。最大线速度为0.5–2.0米/秒，工作温度范围为-20°C至80°C。润滑选项包括用于低维护的润滑脂或用于高速的润滑油。安装类型为法兰式或底座式，法兰式适用于紧凑设计，底座式便于对齐。重量根据长度和直径不同为2–50千克。该组件是部件级产品，不是完整系统，必须与适当的电机、联轴器和导轨集成。选择时需要根据制造商的规格验证负载、速度、精度和环境条件。在采购前，务必与法定制造商或供应商确认具体型号的值和标准。

当丝杠旋转时，螺纹螺母沿丝杠轴线线性移动。螺纹的螺距决定每转的线性行程，提供精确的运动控制和机械优势。螺母的运动被限制为线性运动，而丝杠在适当位置旋转，通常由电机驱动。导程，即每转移动的距离，直接影响线速度和分辨率。较大的导程提供更快的移动但力较小，而较小的导程提供更精细的定位。机械优势允许相对较小的旋转扭矩产生较大的线性力，使其适用于提升和定位应用。丝杠和螺母之间的摩擦影响效率和磨损，需要适当的润滑。组件的精度等级（C3–C7）定义了导程和定位的允许偏差，影响重复性。系统在规定的负载和速度限制内运行，以避免过早失效。正确的对齐和安装对于防止卡滞和不均匀磨损至关重要。工作原理简单，但需要仔细工程以满足应用需求。
