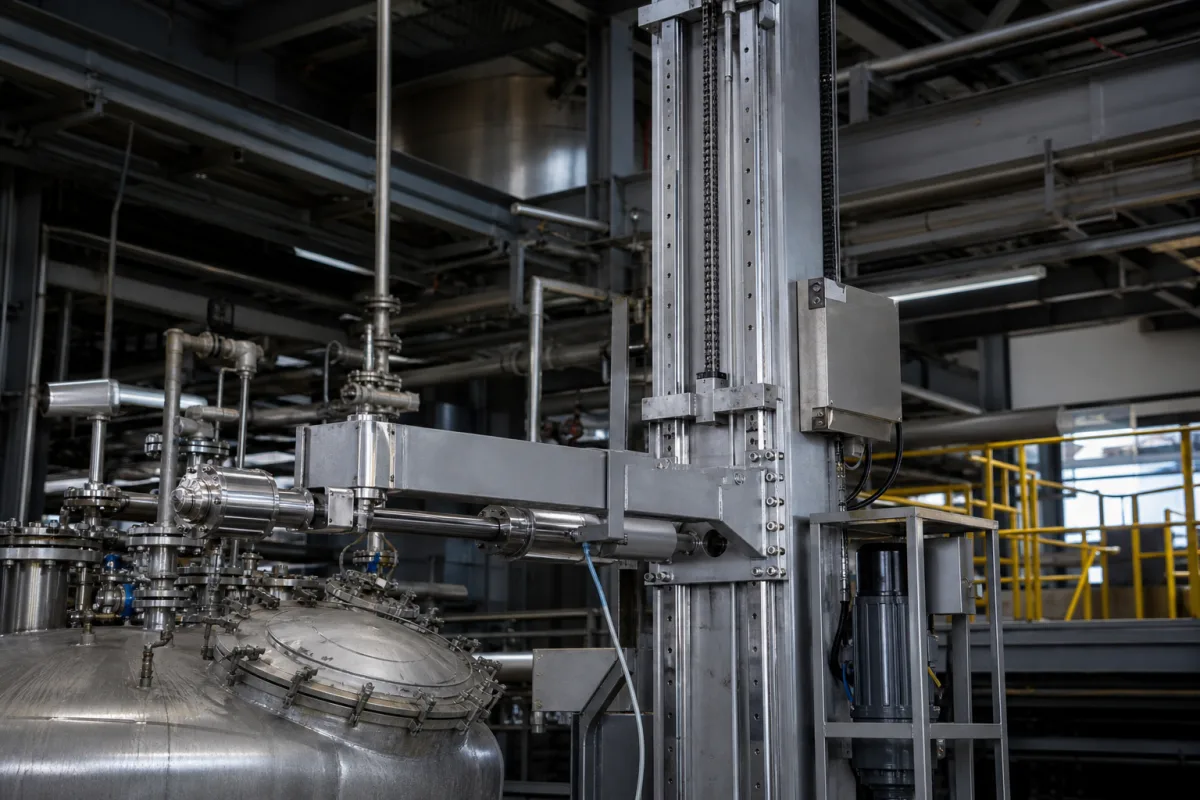

升降框架/立柱通过机械或液压驱动系统运行，将旋转或线性输入转换为受控的垂直运动。它通常由刚性结构框架和导轨或立柱组成，确保垂直对中精度，同时支撑喷枪组件的重量。系统在静态定位和动态升降操作中均保持稳定性。驱动可通过液压缸、电动执行器或机械螺旋驱动实现，具体取决于设计。控制系统调节驱动以实现所需的升降速度和定位精度。通常集成限位开关和过载保护等安全功能，以防止超行程或过载。框架的刚性和导向系统的精度对于在操作过程中保持喷枪对中至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定起重量 | 5–20 t | Exceeding capacity risks structural failureISO 4301-1 |
| 提升高度 | 3–8 m | Determines reach for lance positioning |
| 提升速度 | 0.1–0.5 m/min | Faster speed reduces cycle time |
| 定位精度 | ±2 mm | Critical for lance alignmentISO 9283 |
| 工作温度 | -20–60 °C | Outside range may affect seals and hydraulics |
| 防护等级 | IP54–IP65 | 粉尘或潮湿环境选用更高防护等级IEC 60529 |
| 框架材质 | Q345B | Yield strength ≥345 MPaGB/T 1591 |
| 立柱直径 | 200–400 mm | Affects rigidity and bending resistance |
| 总重量 | 1500–5000 kg | Impacts foundation and transport |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大 10 bar |
| other spec: | 最大动态载荷：50 kN，最大静态载荷：75 kN，浆料浓度：≤40% 固体重量比 |
| temperature: | -20°C 至 +60°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它为喷枪操作器中的喷枪组件提供垂直支撑和受控升降，确保在工业过程中的精确定位和稳定性。
框架通常由结构钢或合金钢制成，材料等级如Q345B（屈服强度≥345 MPa）参考GB/T 1591。请与制造商确认具体等级。
关键参数包括额定起重量（5–20吨）、起升高度（3–8米）、起升速度（0.1–0.5米/分钟）、定位精度（±2毫米）、工作压力（1.0–1.6 MPa）、工作温度（-20至60°C）、防护等级（IP54–IP65）、立柱直径（200–400毫米）和总重量（1500–5000千克）。这些为参考范围，请根据您的应用进行核实。
建议定期检查结构完整性、导轨和驱动系统。检查磨损、腐蚀和润滑情况。注意异常噪音或振动，并确保安全装置正常工作。遵循制造商的维护间隔指南。
