直线输送机

基于 CNFX 目录中多个工厂资料的聚合洞察，直线输送机 在 机械和设备制造 行业中通常会围绕 额定负载能力 到 输送速度 进行能力评估。

技术定义与核心装配

一个典型的 直线输送机 通常集成 输送机框架 与 皮带或辊筒表面。CNFX 上列出的制造商通常强调 不锈钢 结构，以支持稳定的生产应用。

用于沿直线路径输送物料的输送机部件，可配置负载、速度和精度选项。

查看完整规格 查看制造来源

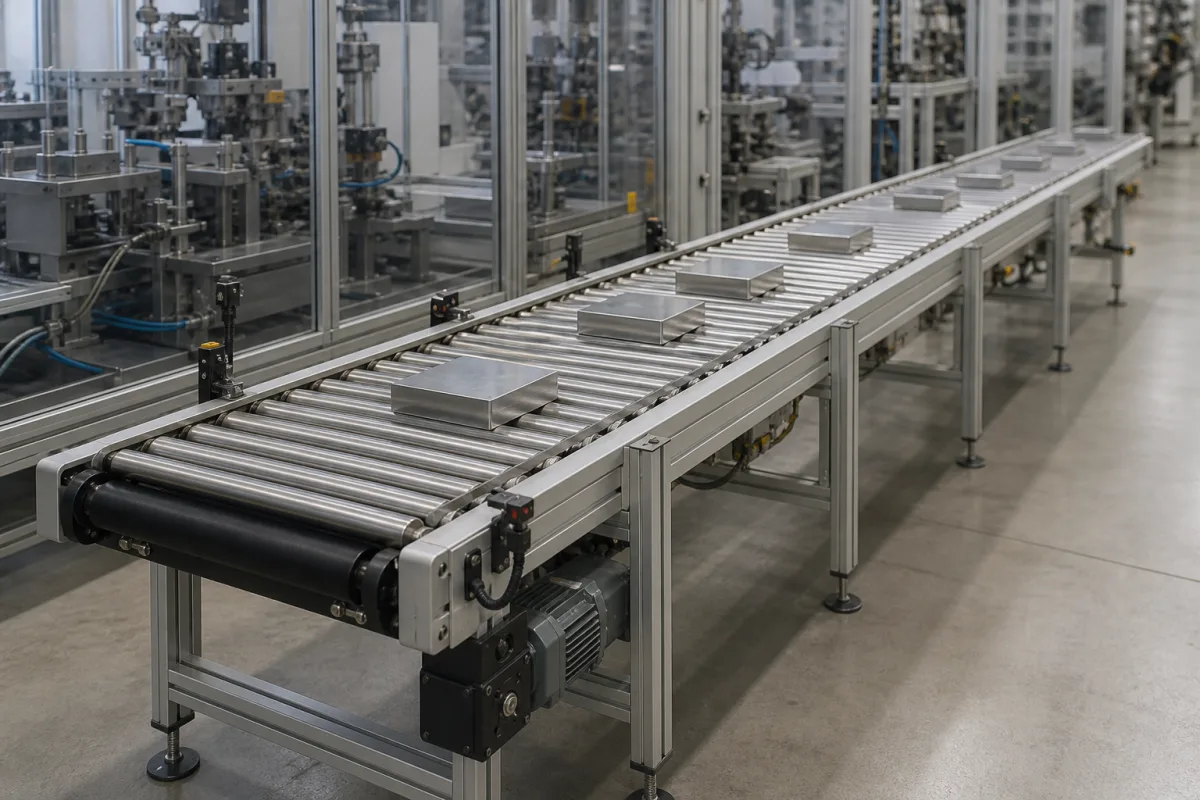

直线输送机 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： 直线输送机

产品定义

直线输送机是机械和设备制造业中使用的部件，用于沿直线水平或轻微倾斜的路径输送物品。它通常集成到更大的生产线、装配系统或包装机械中。输送机采用模块化段设计，允许用户将每段总长度配置为1000至6000毫米，宽度范围为200至1200毫米。每段的额定负载能力为50至500公斤，输送速度可通过变频器在0.1至1.5米/秒范围内调节。对于需要精确定位的应用，伺服驱动版本提供±0.05毫米的定位精度和±0.02毫米的重复定位精度。工作温度范围为-10至60°C，防护等级为IP54至IP65（根据IEC 60529），其中IP65适用于冲洗环境。输送机由三相电机（220–480 V AC，50/60 Hz）驱动，功率范围0.25至5.5千瓦，具体取决于负载和速度。框架材料通常为Q235碳钢或304不锈钢（根据GB/T 700和GB/T 3280），其中304推荐用于食品和制药应用。标准钢框架的每米重量为80至150公斤/米。所有数值均为参考范围，必须与制造商核实具体型号和应用。

工作原理

直线输送机通过电机驱动的皮带、链条或滚筒系统沿直线轨道移动物品。电机由变频器控制，在指定范围内设定皮带速度。对于伺服驱动版本，伺服电机提供对位置和重复性的精确控制。输送机框架支撑移动表面并保持对齐。负载通过皮带或滚筒传递到框架，框架设计用于承受额定容量。系统的性能取决于根据应用的负载、速度和环境条件正确选择电机功率、皮带类型和框架材料。

主要材料

不锈钢, 铝合金, 高强度工程塑料, 耐磨橡胶, 碳钢
技术参数
参数典型区间选型说明与越界后果
额定负载能力50–500 kgMaximum load per conveyor section
输送速度0.1–1.5 m/sAdjustable via variable frequency drive
定位精度±0.05 mmFor servo-driven versions
重复定位精度±0.02 mmFor servo-driven versions
工作温度-10–60 °COutside range may affect lubricants and seals
防护等级IP54–IP65IP65 for washdown environmentsIEC 60529
供电电压220–480 V ACThree-phase, 50/60 Hz
电机功率0.25–5.5 kWDepends on load and speed
机架材质Q235 / 304304 stainless for food/pharmaGB/T 700 / GB/T 3280
输送宽度200–1200 mmCustom widths available
输送长度1000–6000 mmModular sections for longer runs
每米重量80–150 kg/mFor standard steel frame

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 输送机框架
    承载运动表面并保持其直线；额定载荷最终作用于此。
  • 皮带或辊筒表面
    产品在其上运行的表面——根据结构不同，可能是皮带、链条或滚筒。
  • 驱动电机
    旋转皮带或滚筒。
  • 变频驱动器
    通过改变电机频率来设置皮带速度。
  • 伺服电机
    在位置和重复性重要的场合替换变频器驱动的电机。

应用与选型

应用匹配与尺寸矩阵

运行限制
pressure:不适用（机械系统）
flow rate:0.1 至 2.0 米/秒
temperature:-20°C 至 80°C
兼容性
包装货物托盘装配组件
不适用：高腐蚀性化学环境
选型所需数据
  • 输送机长度（米）
  • 每米最大负载（千克/米）
  • 所需速度（米/秒）
补充技术说明

工程推理

运行范围
范围
线速度0.5-3.0 米/秒，分布式负载0-100 千克/米。
失效边界
PVC皮带拉伸应力超过25 MPa或聚氨酯皮带超过50 MPa，滚筒轴承温度超过120°C。
皮带材料在持续温度超过80°C时发生聚合物链断裂，轴承润滑剂在120°C时失效导致金属间直接接触。
制造语境
直线输送机 在 机械和设备制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
皮带跑偏
原因：张紧不当、皮带轮磨损或损坏、安装不当，或物料堆积导致负载不均。
轴承故障
原因：润滑不足、灰尘或碎屑污染、负载过大，或对中不良导致摩擦和热量增加。
维护信号
  • 驱动装置或滚筒发出异常的吱吱声、研磨声或刮擦声，表明轴承磨损、对中不良或润滑不足。
  • 可见的皮带跑偏问题，例如皮带偏离中心运行或摩擦侧护板，表明对中不良、张力问题或部件磨损。
工程建议
  • 对所有轴承和运动部件实施定期润滑计划，使用制造商推荐的润滑剂，并确保适当的密封以防止污染。
  • 定期进行皮带和皮带轮的对中检查与张力调整，并安装纠偏导辊或传感器，以便早期检测和纠正跑偏。

合规与制造标准

参考标准
ISO 3408-2:2019 (滚珠丝杠副 第2部分：动载荷额定值与工作寿命)ANSI/ASME B20.1-2021 (输送机及相关设备安全标准)DIN 15207-1:2012 (连续输送设备 散料皮带输送机 第1部分：计算与尺寸确定基础)
制造精度
  • 导轨直线度：每米 +/- 0.05毫米
  • 皮带跑偏对中：全长范围内 +/- 1.5毫米
质量检验
  • 激光对中验证（直线度与平行度）
  • 使用校准砝码进行负载能力测试（动态与静态）
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

皮带跑偏超过中心线5毫米 → 边缘磨损在200工作小时内发展为皮带分层 → 采用激光引导对中传感器，在偏差达到2毫米阈值时自动调整张力。
滚筒轴承受颗粒物污染，超过ISO 4406 18/16/13清洁度等级 → 滚动摩擦系数从0.02增至0.08，导致电机在150%额定电流下过载 → 采用IP65防护等级的密封轴承，配备迷宫密封和0.5巴正压吹扫系统。

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 直线输送机 的制造商

1 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。

XIAMEN SHENGRONGFA TECHNOLOGY CO., LTD
Xiamen · CN
还生产： Handling System、Silicone Rubber、Industrial Conveyor Belt
依据其官网产品页　·　档案由 CNFX 依公开来源整理
官网上的名称：“Linear Conveyor”
查看来源页 ↗ rrcsrongfa.com · 核验于 2026-09-17
查看档案 发送询盘

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 直线输送机

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

直线输送机的最大负载能力是多少？

每段的额定负载能力为50至500公斤，具体取决于型号和配置。请务必与制造商核实您特定输送段的确切容量。

输送速度可以调节吗？

是的，输送速度可通过变频器在0.1至1.5米/秒范围内调节。实际速度范围可能因型号而异，请与供应商确认。

伺服驱动版本的定位精度是多少？

对于伺服驱动版本，定位精度为±0.05毫米，重复定位精度为±0.02毫米。这些数值是参考范围，应针对特定伺服配置进行验证。

输送机框架有哪些材料可选？

框架材料通常为Q235碳钢或304不锈钢，符合GB/T 700和GB/T 3280标准。304不锈钢推荐用于食品和制药应用。请与制造商确认材料适用性。
