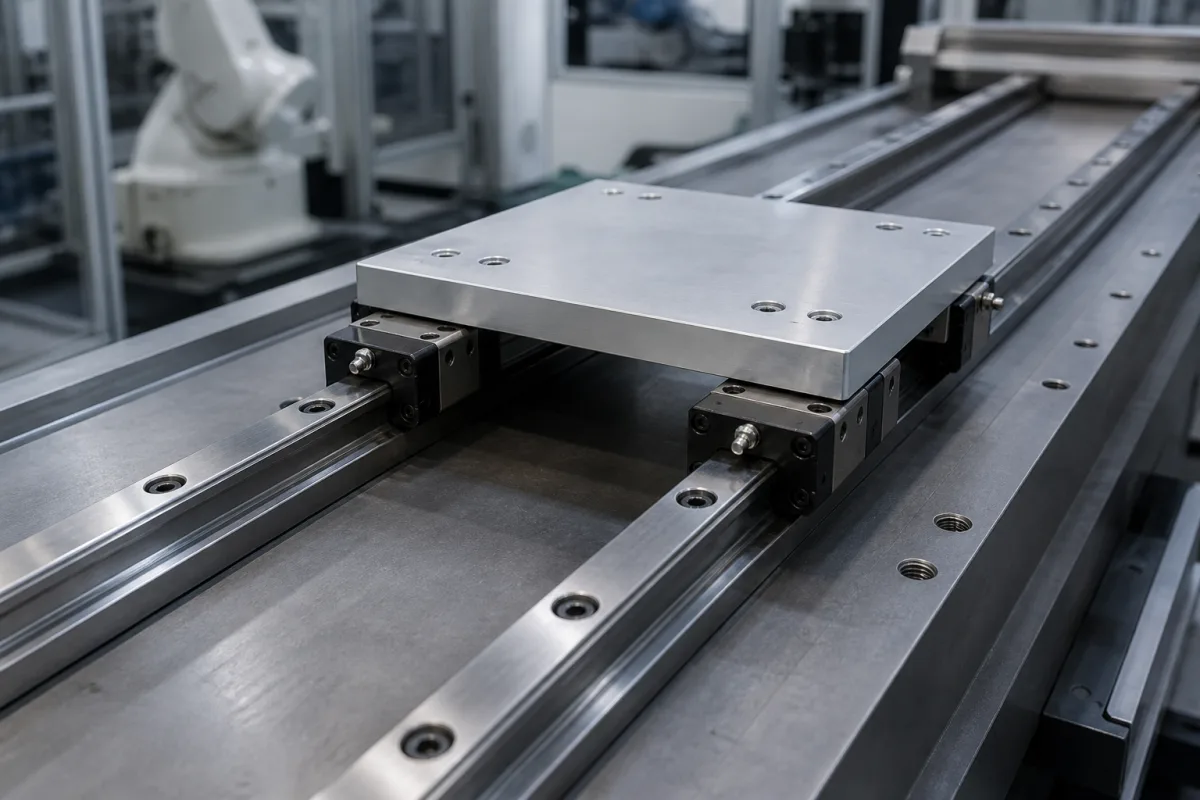

直线导轨的工作原理是滑块与导轨之间的滚动接触。滚动体（通常为滚珠或圆柱滚子）在滑块内循环，沿淬硬钢导轨运动时减少摩擦。这使得运动平滑、精确，并具有高刚性和承载能力。滚动体通过返回通道再循环，实现连续运动。接触角和几何形状设计用于承受径向、反向径向和力矩载荷。导轨经过淬硬以提供耐用的滚道，滑块经过预紧以消除间隙并增加刚度。润滑（通常为润滑脂）在滚动体和滚道之间形成薄膜，以减少磨损和摩擦。密封件保护内部组件免受污染物影响。结果是低摩擦、高精度的直线运动系统，根据型号和配置，可在高达300 m/min的速度和-20至80 °C的温度下运行。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 导轨宽度 | 15–65 mm | Determines load capacity and stiffness. |
| 导轨长度 | 100–4000 mm | Custom lengths available; longer rails require more supports. |
| 额定动载荷 | 5–120 kN | Higher values allow higher speeds and loads.ISO 14728-1 |
| 额定静载荷 | 10–250 kN | Maximum load without permanent deformation.ISO 14728-1 |
| 精度等级 | C1–C5 | C1 highest precision; C5 for general use.ISO 14728-2 |
| 行走平行度 | 0.003–0.020 mm | Tighter tolerance for high-precision applications.ISO 14728-2 |
| 最高速度 | 60–300 m/min | Depends on lubrication and seal type. |
| 工作温度 | -20–80 °C | Outside range, special seals and lubrication required. |
| 润滑方式 | Grease | Grease or oil; grease is standard. |
| 密封类型 | Standard | Options: standard, low-friction, high-temperature, dust-proof. |
| 导轨材质 | GCr15 | Bearing steel; other grades available.GB/T 18254 |
| 硬度 | 58–62 HRC | Ensures wear resistance and long life.ISO 683-17 |
| 每米重量 | 1.5–15 kg/m | Affects structural design and handling. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用 (负载能力替代：根据尺寸和类型，10-100 kN) |
| flow rate: | 最大速度：5 m/s，最大加速度：50 m/s²，防尘/防水等级：IP54-IP67 |
| temperature: | -20°C 至 +80°C (标准)，使用特殊密封/润滑剂可达 +150°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
动态额定载荷（C）是指在恒定载荷和速度下，计算寿命为100 km的载荷。静态额定载荷（C0）是指在不导致滚动体或滚道永久变形的情况下可施加的最大载荷。两者均按ISO 14728-1规定，并需针对具体型号进行确认。
精度等级从C1（最高精度）到C5（一般用途）。更高等级具有更严格的运行平行度，适用于高精度应用，如测量机器。对于一般自动化，C5可能足够。务必根据应用公差要求确认所需等级。
定期润滑至关重要。标准为润滑脂，也可使用润滑油。检查密封件是否损坏，并清洁导轨以防止污染。检查摩擦或噪音是否增加，这可能表明磨损或预紧力丧失。遵循制造商的维护计划。
标准工作温度范围为-20至80 °C。超出此范围，需要特殊密封和润滑。对于高温应用，请咨询制造商以获取合适选项。务必确认具体型号的温度限制。
