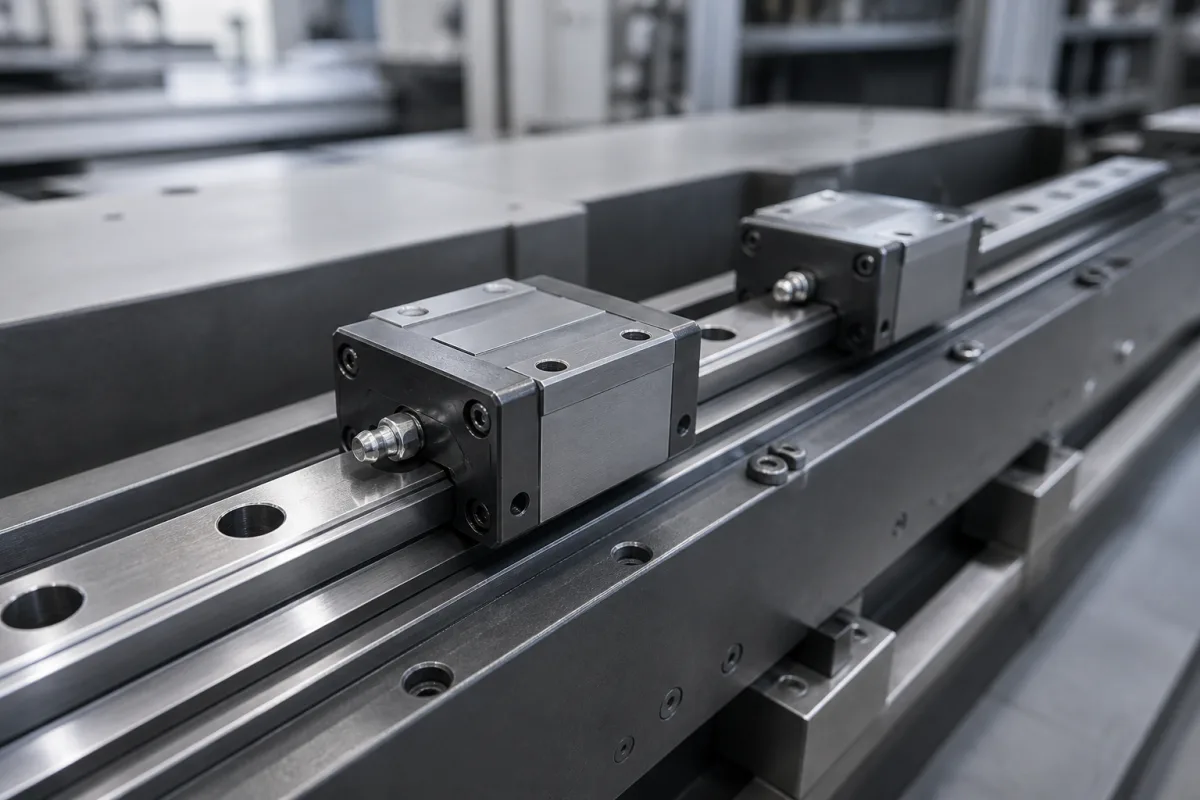

线性导轨通过使用沿精密磨削导轨移动的再循环滚珠轴承或滚柱来工作。滑块连接到运动部件，而导轨固定在机器结构上。当滑块沿导轨移动时，滚珠或滚柱在滚道中循环，减少摩擦并提供平滑、精确的直线运动，具有高重复性。再循环路径允许连续运动，无需外部返回机构。接触角和预紧力设计用于承受径向、向上和侧向载荷，确保刚性和稳定性。润滑对于减少磨损和热量产生至关重要，导轨的性能取决于适当的润滑和污染控制。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 导轨宽度 | 15–65 mm | Standard series sizes |
| 导轨长度 | 100–4000 mm | Custom lengths available |
| 额定动载荷 | 5–120 kN | Per blockISO 14728-1 |
| 额定静载荷 | 10–250 kN | Per blockISO 14728-1 |
| 精度等级 | C1–C5 | C1 highest precisionISO 14728-2 |
| 行走平行度 | 0.003–0.023 mm | Per 1000 mm lengthISO 14728-2 |
| 预压 | 0.02–0.13 C | C: clearance, P0–P3 |
| 最高速度 | 60–300 m/min | Depends on lubrication |
| 工作温度 | -20–80 °C | Continuous operation |
| 润滑方式 | Grease or oil | Factory pre-lubricated |
| 安装孔距 | 60–120 mm | Standard hole spacing |
| 导轨高度 | 15–45 mm | Overall height |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（机械部件，非流体压力） |
| flow rate: | 在适当润滑下可达5米/秒，加速度可达50米/秒² |
| temperature: | -20°C 至 +80°C（标准），使用特殊密封/润滑剂可达+150°C |
12 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
常用材料包括淬硬钢、不锈钢和铝合金。淬硬钢适用于大多数应用，不锈钢具有耐腐蚀性，铝合金用于轻量化或低负载应用。
精度等级从C1（最高精度）到C5。根据应用所需的定位精度和重复性选择。更高等级具有更严格的运行平行度，但成本更高。
预紧力消除内部间隙，增加刚性并减少负载下的变形。它指定为间隙（C）或预紧等级P0至P3。更高的预紧力提高刚度，但可能增加摩擦并降低速度。
定期润滑至关重要。使用推荐的润滑脂或油，并根据操作条件按间隔重新润滑。保持导轨清洁以防止污染，并定期检查磨损或损坏。
