直线是运动形式，伺服是控制方式
五项结构：电磁驱动和机械支承不能混为一件
五项是运动轴的驱动、反馈和机械承载功能参考。直接驱动采用所选线圈与磁轨；旋转转直线配置采用相应丝杠传动，导向、反馈、驱动和防护在整轴清单中配套。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 绕组／线圈组件 | 由驱动电流建立磁场产生推力。线圈承担类似旋转电机定子的电磁角色，在所述DDL配置中安装于移动滑台。[2] | BLM无铁芯力子由绕组与增强陶瓷环氧结构构成，并有换相/温度传感配置；有铁芯DDL在线圈中采用叠片，材料结构按具体系列选择。[1][2] |
| 动子／力子与磁轨配置 | 把推力传到移动负载，所述BLM/DDL由移动线圈力子配固定永磁轨，移动件身份按安装结构识别。[1][2] | 线圈、载体与磁轨各有材料位置，BLM稀土磁体用于磁轨结构，磁轨型号和组合与力子配套。[1] |
| 反馈与换相装置 | 向驱动系统提供位置或换相信息，线性光栅、Hall换相和旋转编码器按用途接入，方向、比例及相序共同匹配。[2][5] | EVOLUTE示例配RTLA50不锈钢尺带，其他玻璃或磁性测量结构采用自身型号和安装要求，尺的材料、准确度与整轴结果各有评价对象。[5] |
| 导向、滑台与承载结构 | 支承工件并约束运动，滑台还安装线性轴承、读头及走线；有铁芯轴的基座和导向同时承受磁吸与应用载荷。[2] | 导轨、轴承、安装面和防护按负载、刚度及污染环境设计，材料与规格对应所选机械轴。 |
| 滚珠丝杠（旋转转直线配置） | 在旋转转直线配置中，由丝杠与循环滚珠螺母把电机转动转换为滑台运动，按传动需求选择导程及支承。[4] | 丝杠与螺母的材料、加工、预紧、支承和润滑依据对应型号，传动精度与寿命结合装配和实际工况评价。 |
十四项参数：先写运动循环，再核对型号
用完整轨迹描述移动质量、工艺外力和各阶段时间，电机型号、磁轨及绕组与驱动和散热条件成套选择。电机电气表、机械轴图纸和定位测试记录对应各自验收对象。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 连续推力与热条件 | 列具体线圈、磁轨、冷却及安装条件 | BLM-142-A配P磁轨，在强制空气1.4bar条件下连续173.2N，无强制冷却110.5N；对应指定铝散热器、25℃环境与100℃温升条件，选型按整组热条件。[3] |
| 峰值推力与允许持续时间 | 与循环RMS、驱动限制及温度一起核对 | 同一BLM-142-A/P示例峰值692.7N，原表要求正确RMS电流；峰值持续与重复使用结合型号允许条件、驱动限制和完整循环评价。[3] |
| 速度与可用推力 | 按绕组、驱动电压及负载核对运动曲线 | 绕组、反电势、驱动母线和电流共同影响力—速度表现，BLM与DDL按所选配置评价同一运行点所需速度和可用推力。[2][3] |
| 整轴定位准确度 | 规定行程、测量位置、环境与验收方法 | 完整轴按实际行程、负载、温度和测量位置验收。ISO230-2公开范围为数控机床直线及旋转轴的直接定位测量，反馈指标用于其对应测量环节。[5][6] |
| 重复定位与方向条件 | 区分重复性、准确度与单／双向测试 | 重复定位采用实际重复测量及单/双向条件，与定位准确度共同约定负载和温度状态；具体轴的报告对应所选验收方法。[6] |
| 加速度与移动总质量 | 包括负载、力子、滑台和随动附件 | 加速力按移动工件、力子、滑台和随动附件总质量计算，再加入摩擦及工艺外力；完整轨迹涵盖加速、匀速、减速和停留。[7] |
| 驱动器输入与电机电压边界 | 区分电网输入、直流母线及电机连接 | BLM示例最大直流母线340VDC，绕组和反电势参数与匹配驱动一起选定；电网输入属于驱动器侧，裸电机接线按对应电气文件。[3] |
| 连续与峰值电流口径 | 注明Apk／Arms、驱动方式与冷却 | BLM-142-A/P强制空气冷却连续电流4.86Apk/3.44Arms，力常数分别采用N/Apk和N/Arms；正弦驱动/堵转条件与同一电流口径配套。[3] |
| 环境、绕组温度与降额 | 按散热器、测温和安装条件给额定 | BLM表值采用25℃环境、指定散热器与规定温升，环境、绕组和接触表面各有测点；升高环境温度后的能力采用该型号制造商依据。[3][8] |
| 防护与污染暴露 | 分别确认电机、连接器、反馈与完整轴 | 电机、连接器、编码器与整轴防护按各自配置和污染暴露选择，气隙、磁性碎屑及覆盖要求结合机械装配落实。[2][8] |
| 冷却方式与散热界面 | 列介质、散热器和持续力的对应条件 | BLM采用指定安装散热器及可选空气冷却，DDL随系列有不同配置；热额定对应所选冷却介质、散热界面及持续力条件。[2][3] |
| 线圈、磁轨与轴行程尺寸 | 分列线圈长度、磁轨组合和机械有效行程 | BLM-142线圈长143.8mm，磁轨按所选组合布置，机械有效行程由完整轴结构定义；旋转电机机座另按传动安装匹配。[1][3] |
| 移动质量与系统质量 | 注明力子、固定磁轨、滑台与负载 | BLM-142线圈0.60kg，P磁轨以10.12kg/m列质量。固定轨进入系统质量，移动工件、滑台、力子及随动工装附件进入移动质量计算。[3][7] |
| 反馈分辨率与尺的准确度 | 分辨率、尺精度、安装与整轴测试分别列 | EVOLUTE可选分辨率低至50nm，RTLA50尺准确度±10μm/m；分辨率描述读数细分，尺误差和安装热状态与整轴位置测试共同评价。[5] |
按工件运动和承载选择驱动结构

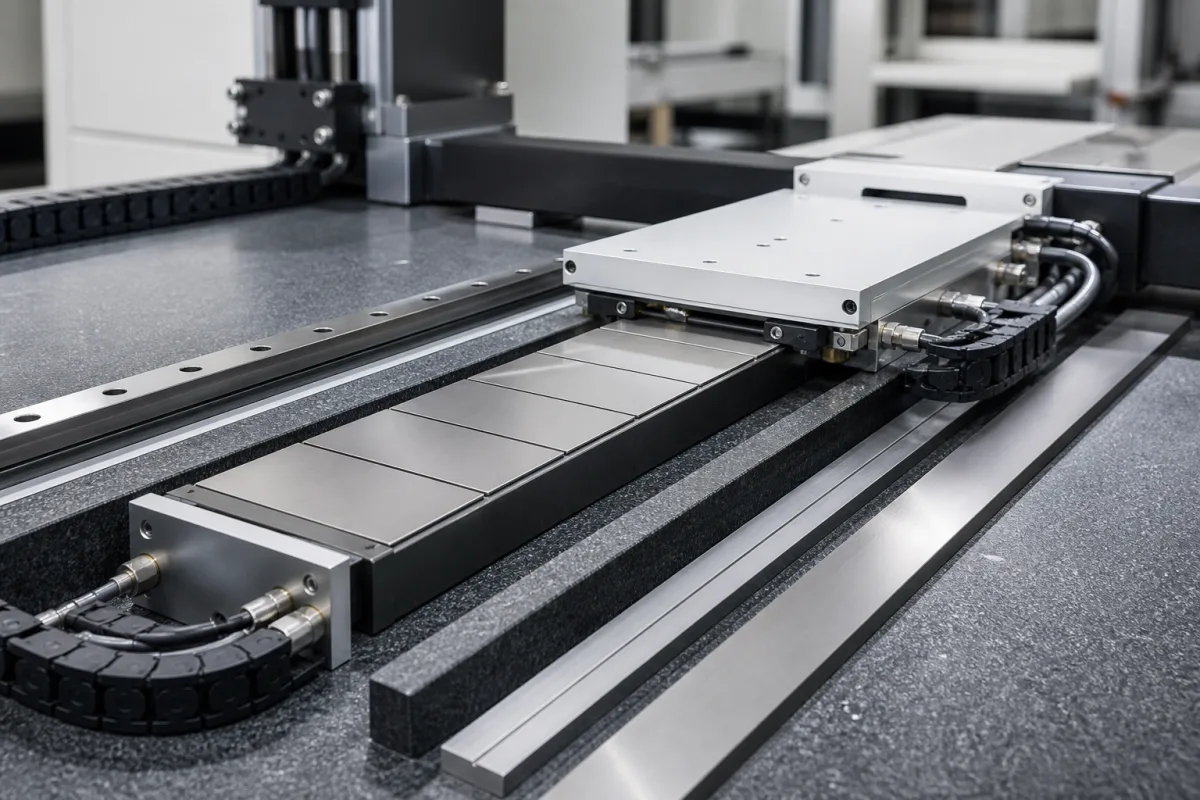

Kollmorgen把电机、基座和滑台作为不同对象，常见配置的线圈随滑台运动、磁轨固定。有铁芯结构的磁吸载荷进入机械设计；所述无铁芯结构在该线圈与磁轨配合中无同类磁吸力，结构选择结合所需推力、质量和运动平稳性。[2]
直接驱动省去相应旋转转直线传动，导向、读头、随动线缆与工作台仍承担各自任务。旋转伺服配丝杠时，丝杠/螺母、支承和润滑按传动设计维护；报价以电机组件或已集成运动轴的实际范围比较。[2][4][8]
左右滑动查看完整表格 →
用整段运动循环核算峰值与持续输出
以水平轴作假设：移动总质量10kg、忽略摩擦和工艺外力，20m/s²加速度对应200N。若加速200N和等幅减速各20ms，加40ms零推力停留，则按各段力平方加权求RMS约141.4N。这个假定窗口只含一次加减速与停留，返回段尚未计入；它不是已选电机的可运行结论，速度、行程、驱动及热条件还需按实际轨迹评价。[7]
峰值满足瞬时任务，循环RMS用于评价重复运动的热需求。完整往返应纳入返回、匀速、保持和停留，竖直运动计入重力，实际摩擦、加工力和拖链作用也进入模型；Guide中的特定梯形近似公式按其曲线条件使用。[7]
BLM表的连续力随磁轨、绕组及散热条件变化。P与S磁轨各有表，驱动力和速度按同一运行点评价，持续能力采用相应安装散热器、环境和冷却条件，再衔接实际循环。[3]
把反馈指标落实到实际工作台的定位试验
EVOLUTE把读数分辨率与尺准确度分别列示：可选分辨率低至50nm，RTLA50不锈钢尺准确度±10μm/m，另有热膨胀属性。实际工作台还受尺安装、机械和温度状态影响，整轴按测量位置与方向获得位置误差和重复定位结果。[5]
ISO230-2:2014公开范围用于数控机床直线/旋转轴的直接重复定位测量，本页采用公开范围，未读付费全文采样规则。标准号或编码器细分不能代替该轴在约定行程、负载、方向与环境下的测试报告。[6]
按对应电机引线和保护配置安排安装维护
DDL手册所述电机、Hall及温度引出线固定在滑台上，再用适合高柔循环的延长线进入拖链。BLM订购资料另有高柔电缆选项，走线依据落实到实际电机与线缆配置；运动中断续的反馈或温度信号连同固定点、弯折和连接检查。[2][3]
磁轨附近的强磁吸和夹伤风险、运动轴意外运动及残余电压按相应系统文件控制，维护由合格人员停电隔离并处理驱动储能后进行。相序、Hall/反电势对齐、反馈比例与方向是匹配事项，DDL温度传感器不能保护短时重过载，保护设计与额定循环一并落实。[2][8]
检查气隙及磁性碎屑、导向、机械紧固、热界面和气流通道，记录电机过热、振动、污染及线缆损伤。按对应设备程序处理并维修复验，接线、反馈比例方向、机械间隙和轴性能分别记录；导向、丝杠及其他机械件采用各自维护要求。[8]
向厂家要的资料：把运动轨迹、驱动与轴验收成套交付
左右滑动查看完整表格 →
| 选型任务 | 使用方提供 | 厂家回传及交付检查 |
|---|---|---|
| 完整运动循环 | 行程、速度、加减速/停留、频率及往返轨迹 | 分段峰值/RMS、同运行点力速度能力、热额定依据和驱动限制 [3][7] |
| 负载与机械结构 | 工件/力子/滑台/工装及随动质量，水平/竖直和工艺力 | 直驱或丝杠方案、导向磁吸及载荷、安装图、有效行程与断电保持设计 [2][4] |
| 电气与散热 | 电网条件、环境、可用冷却及温度监测需求 | 绕组/磁轨/驱动型号、母线与Apk/Arms口径、散热器和冷却条件、保护接口 [2][3] |
| 反馈与精度 | 反馈接口需求、实际测量位置、负载方向和温度 | 编码器与换相配置、比例方向匹配记录、整轴准确度/重复性测试方法及报告 [5][6] |
| 走线与供货恢复 | 拖链路径、污染防护及组件/整轴供货范围 | 引线与延长线弯折配置、接线与参数备份、维护及维修后匹配/性能验证文件 [2][8] |
