直线运输模块

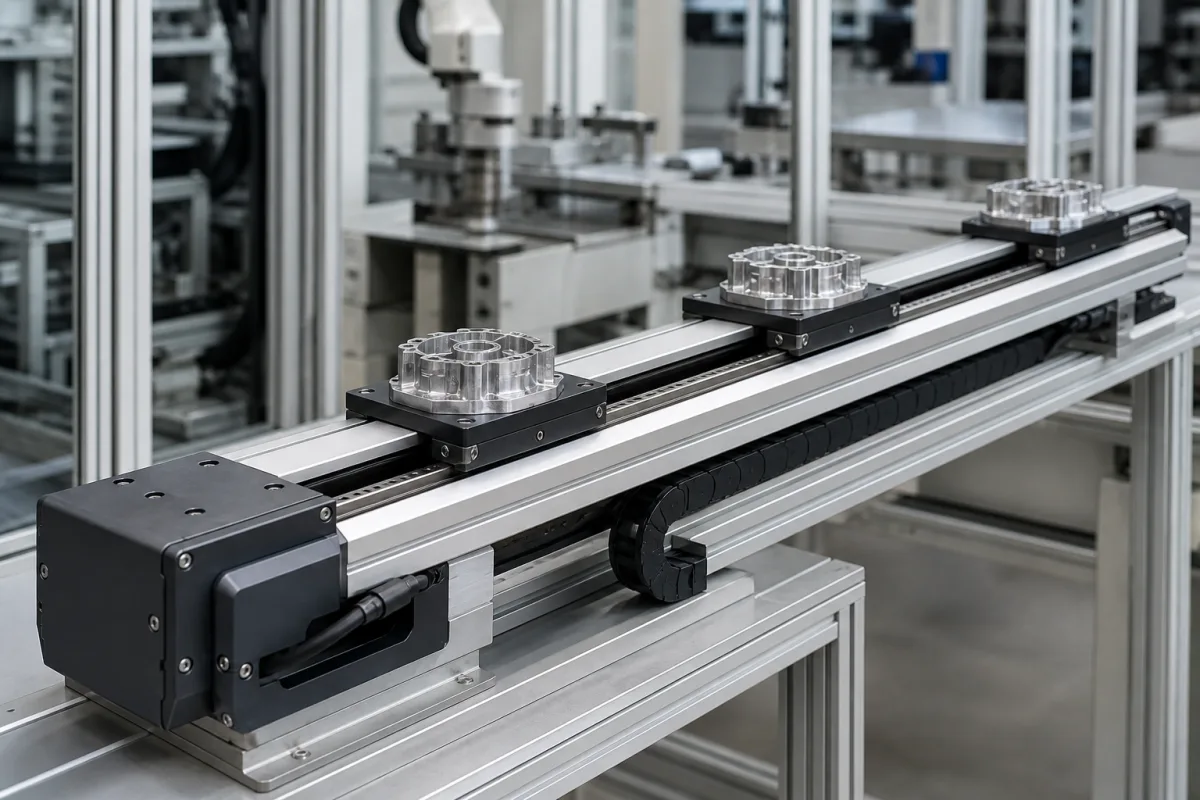

直线运输模块是自动化部件供料系统的关键部件，负责将零件、部件或材料沿直线、受控的路径在工位之间（如供料器、装配点或检查区域）移动。它确保精确定位和可靠传输，以维持系统吞吐量和精度。该模块通常采用直线执行器（如皮带传动、滚珠丝杠或直线电机），并由导轨或型材导向。控制器命令执行器沿轴移动滑架或平台，实现可编程的启动/停止位置、速度和加速度，以进行同步物料处理。该模块的行程长度范围为100至3000毫米，最大负载能力为5至50公斤，定位精度为±0.05毫米，重复定位精度为±0.02毫米，最大速度为0.5至2米/秒，工作温度为-10至60°C。其防护等级为IP54至IP65（根据IEC 60529），供电电压为24 V DC ±10%，电机功率为0.2至1.5千瓦。框架采用阳极氧化铝6061-T6（根据ASTM B221），导轨和轴承为钢制，滑架或滑块为工程塑料。重量为每米行程5至30公斤。驱动类型包括皮带（高速）或丝杠（高力）。这些数值为参考范围；请与制造商或供应商核实具体型号的规格。该模块设计用于集成到自动化系统中，需要根据负载、速度、精度和环境条件进行正确选型。它不是独立机器，而是必须与控制系统和电源接口的部件。采购时，请与供应商确认行程长度、负载能力、精度、速度、温度范围、防护等级、电压、电机功率和驱动类型。维护信号包括异常噪音、振动或定位错误，这可能表明磨损或不对中。失效边界包括超过负载或速度限制、超出工作温度范围或在0°C以下润滑不足。始终查阅制造商文档以获取安装、操作和维护指南。

直线运输模块通过将电机的旋转运动转换为直线运动，采用皮带、滚珠丝杠或直线电机等驱动机构。滑架或平台沿导轨或型材导向，确保直线运动。控制器向电机发送命令，指定位置、速度和加速度曲线。来自编码器或传感器的反馈实现闭环控制，以实现精确定位。该模块可编程各种启动/停止位置，并与其他系统组件同步，以实现高效物料处理。
