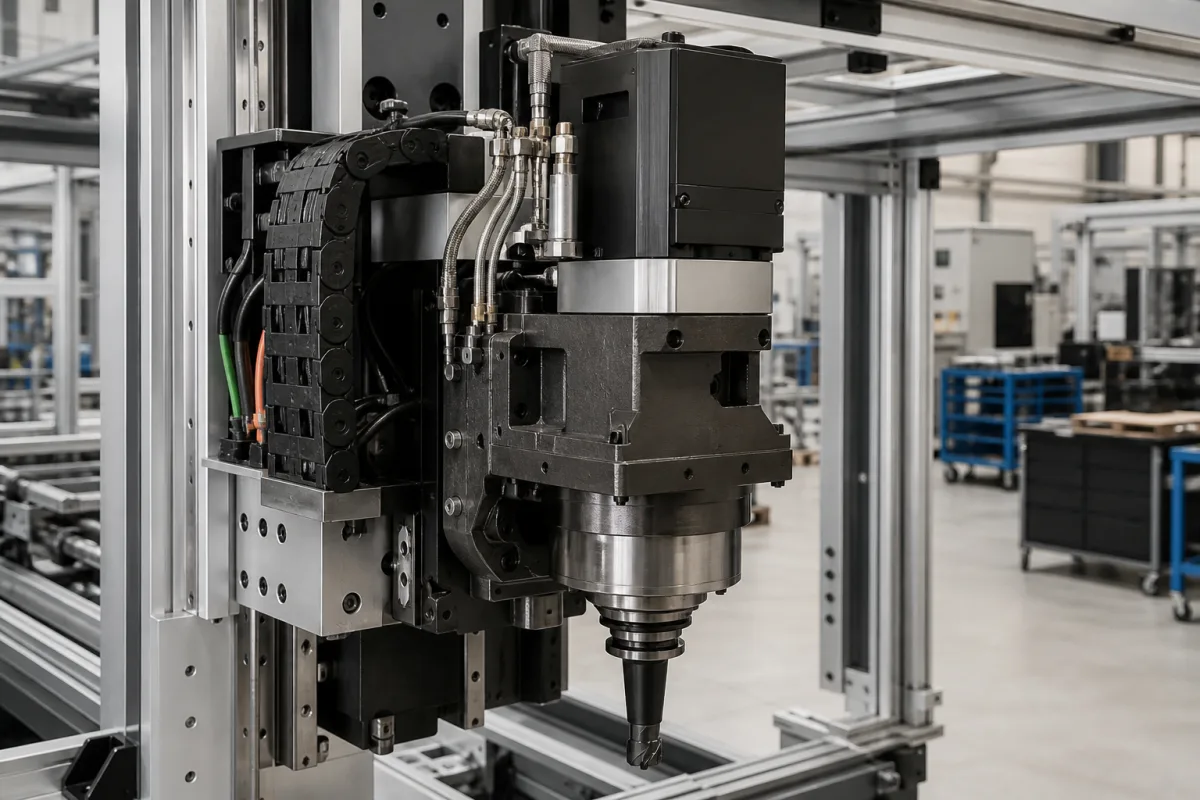

主轴总成通过精密轴承和传动部件将主轴电机的电能转换为旋转机械能。它保持高旋转精度和刚性，同时通过自动换刀系统适应各种刀具，实现对铝型材的精确材料去除。电机驱动主轴，主轴由角接触球轴承支撑，承受径向和轴向载荷。冷却和润滑系统管理热量和摩擦，尤其是在高速下。刀柄接口（BT40）通过拉刀力确保刀具牢固保持。总成的设计最小化跳动和振动，有助于加工精度。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 主轴锥度 | BT40 | Standard for tool retention; other tapers availableISO 7388/1 |
| 最高转速 | 12000 rpm | Higher speeds require ceramic bearings |
| 功率 | 15–22 kW | Continuous rating; peak power higher |
| 扭矩 | 120–180 N·m | At low speed range |
| 径向跳动 | ≤0.003 mm | Measured at gauge lineISO 230-1 |
| 动平衡等级 | G1.0 | For high-speed operationISO 1940-1 |
| 冷却方式 | Oil-air | Required for speeds above 8000 rpm |
| 润滑方式 | Grease | For low-speed; oil mist for high-speed |
| 轴承类型 | Angular contact | P4 accuracy class |
| 拉刀力 | 12–18 kN | Ensures tool retention |
| 工作温度 | 0–45 °C | Above 45°C derating required |
| 重量 | 120–180 kg | 取决于配置 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 主轴端面最大冷却液压力：0.5 MPa (5 bar) |
| other spec: | 最大转速：20,000 RPM，流量：10-30 L/min 冷却液，振动限值：≤ 2.5 mm/s RMS |
| temperature: | 0°C 至 +45°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
最高转速为12,000 rpm。更高转速需要陶瓷轴承，这已列为可选材料。
标准锥度为BT40，符合ISO 7388/1。可根据要求提供其他锥度，但这是刀具保持的标准。
在基准线处测量的跳动（TIR）≤0.003 mm，符合ISO 230-1。这确保了加工过程中的高精度。
对于转速超过8,000 rpm的情况，需要油气润滑。对于较低转速，使用润滑脂润滑。
