计量料流与维持压差是两项任务
物料接触、承压与连接部位
五项结构按功能列出。实际计量元件、耐磨件、驱动及密封随物料和给料方案配置。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 进料斗 | 接收和暂存物料，把料流导向计量入口，几何形状与物料流动性共同影响下料。[1] | 不锈钢、碳钢或耐磨内衬按介质和清洁要求选择，料斗与通气附件的范围分别列清。 |
| 计量元件 | 可采用螺旋或旋转阀转子等结构，分别按提取、定量与锁气任务选型。[1] | 耐磨钢、不锈钢及表面处理按实际物料磨蚀和污染控制条件定义；Rotolok列碳钢或不锈钢转子。[2] |
| 入口法兰 | 连接储料设备、料斗及所选入口附件，尺寸与来料通道配合。 | 碳钢或不锈钢按连接图、腐蚀与物料接触条件确定，密封及紧固件单列。 |
| 出口法兰 | 连接落料箱或输送接口，布置同时考虑排料与回流气体。[4] | 按实际壳体、法兰、密封及下游管线的设计条件配套材料。 |

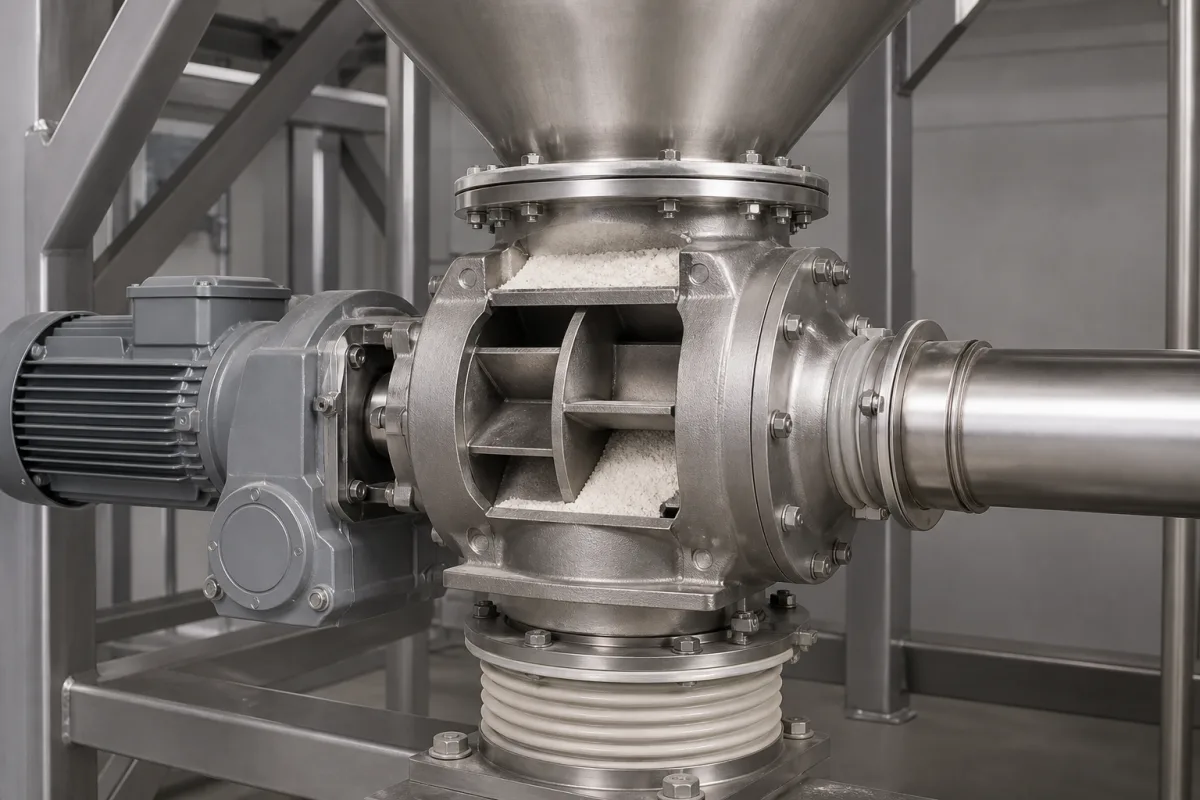

| 给料室与阀体 | 容纳计量元件，旋转阀壳体还与转子间隙一起影响锁气和运行。[2] | Rotolok列铸铁、不锈钢或铝壳体，以及PTFE填料轴封；材料与轴封需对应所选型号。[2] |
给料量需带上物料、转速和压差条件
从样料及实际输送条件形成技术表，厂家额定与流量试验使用同一物料状态。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 给料量 | 按质量流量kg/h或t/h提出要求，并提供堆密度及松实变化。 | 容积排量换成质量流量时，应使用实际填充条件和物料状态；旋转阀的流量还与转速相关。[1][2] |
| 螺旋或转子尺寸 | 螺旋方案列直径、螺距和有效长度，旋转阀方案列转子与腔格规格。 | 先确定机构类型，再比较几何与流量；颗粒粒径、形状和易损性进入入口选型。[1][2] |
| 压力与压差 | Meyer Heavy Duty Side Entry网页列Pressure Rating为15 PSI。[3] | 这是所述侧进料产品的公开标法；订单另写入口、出口压力及两侧压差，并取得其工作温度下的适用额定。 |
| 物料和环境温度 | 同一Meyer产品页列最高运行温度400°F，约204℃。[3] | 温度额定与密封、轴承和间隙方案配合，压力和温度的组合条件以对应型号文件给出。 |
| 给料稳定性与计量精度 | 按实际物料、流量设定、采样时间及补料过程定义。 | 容积式旋转阀不能仅凭锁气功能保证统一的质量给料精度；小剂量或配方计量应选择对应计量方案。[1] |
| 驱动功率与转速 | 按所选机构、物料阻力及启动工况确定电机和减速传动。 | Rotolok侧进料阀特点栏列25 r/min的转速安排；转速与填充、磨损和颗粒完整性一起评价。[2] |
| 供电及调速 | 列现场电压、频率和调速控制方式。 | Rotolok列直联或调速驱动等选项，速度开关、控制反馈和停机接口随方案配套。[2] |
| 防护及粉尘条件 | 按电机、轴封、控制装置和现场粉尘分别规定防护要求。 | 可燃性粉尘工况还涉及设备及系统的专项防爆设计和合格文件，按物料与安装场所确定。 |
| 主体及接触件材料 | 碳钢、不锈钢或耐磨方案按腐蚀、磨蚀和污染要求选用。 | 304/316L如纳入订单，应标明具体接触部位及表面要求；卫生适用性还涉及结构与清洁。 |
| 交付质量 | 分列主体、驱动、料斗、通气及落料附件的质量。 | 载荷与安装空间按完整交付图安排，并留出转子、轴封或螺旋的检查抽出空间。 |
塑料颗粒先看入口怎么避开夹切点
颗粒夹在叶片与壳体入口之间会使转子受阻。Rotolok的偏置入口及导料结构、Meyer的偏置V形入口都以减少颗粒剪切为设计目标。供应方案应与样料粒径、形状及允许破损率配合，避免仅按口径选阀。[2][3]
把回流气体的去向画进系统图
Rotolok在2021年熟石灰气力输送项目中采用入口通气料斗，将返流气体从进料流中引走，并配出口落料箱。这是具体项目对积料与返气的处理，新的物料应按自身流动及通气条件选择附件。[4]
以样料运行核实稳定性和磨损条件
供料波动、泄漏、轴承异响和振动应结合架桥、积料、污染、磨损及密封状态排查。有带/链传动的设备，张紧、对中和护罩也进入检查；进入旋转或带压部位前按设备文件隔离、泄压并确认安全状态。
向厂家集中索取：样料及粒径/堆密度条件、给料范围和计量方法、两侧压力与温度、转子/螺旋及间隙图、密封耐磨配置、通气/落料接口、驱动与保护文件，以及流量稳定性、漏气和颗粒破损的验收方案。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-21。计量、锁气和通气分别按功能选择，具名型号额定与项目附件都保留其适用条件；实际流量及颗粒完整性以样料和约定工况验收。
- WAMGROUP · The feeder advantage（2026年3月9日）螺旋提取、微量给料及RVR/RVS旋转阀的功能与选型分工，采用物料流动性和计量条件说明。
- Rotolok · Offset Airlock Valve偏置进料、颗粒夹切、转子材料/轴封、驱动和25RPM特点说明；不移用尺寸表口径作为流量保证。
- Meyer Industrial · Heavy Duty Side Entry侧进料V形入口、公开15PSI及400°F额定；页面强弱不一的剪切宣传按减少夹切表达。
- Rotolok · 熟石灰气力输送定制阀（2021年12月7日）入口通气料斗、返气与出口落料箱的项目说明，限定该物料及具体配置。
