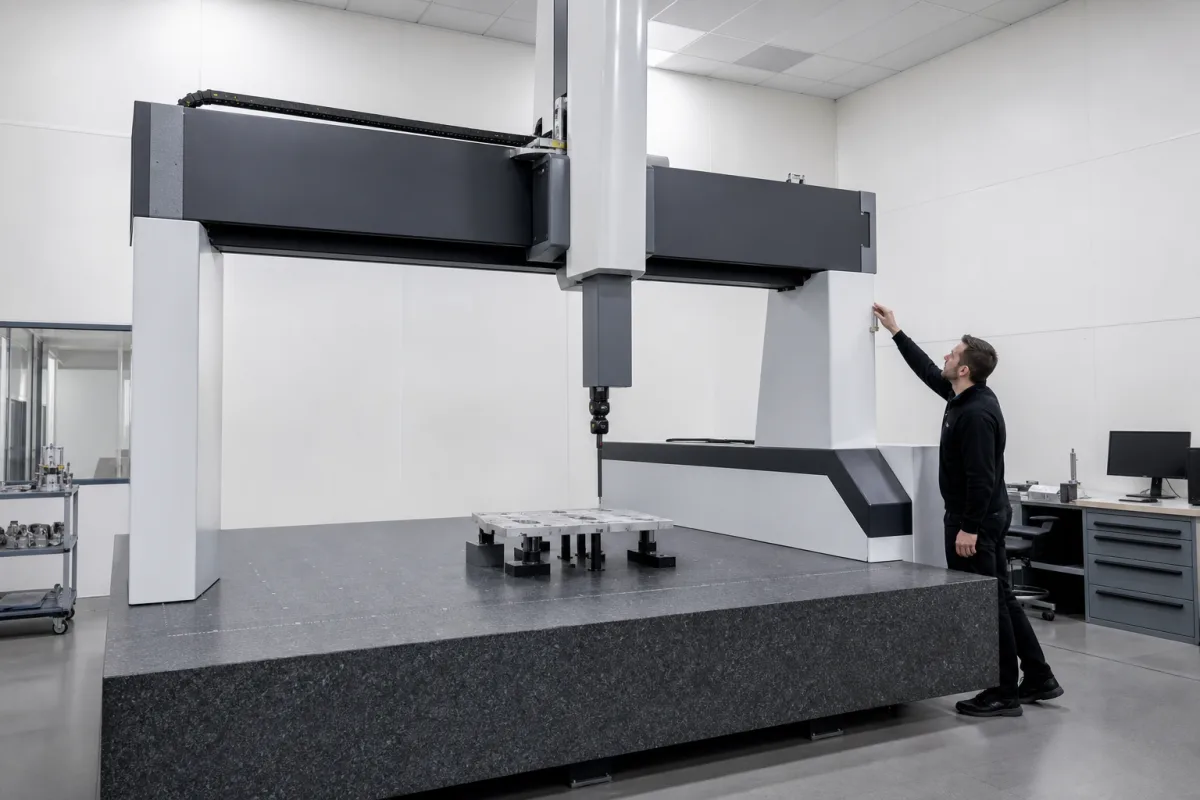

移动桥式结构安装在精密空气轴承或机械轴承上，沿机器底座上经过淬硬和磨削的导轨运动。伺服电机通过精密滚珠丝杠或直线电机系统驱动桥架。线性编码器的位置反馈确保按编程坐标精确移动，使测头能够到达X轴行程范围内的任意点。结构的刚度和阻尼特性旨在最小化挠度和振动，确保测量循环期间稳定和可重复的定位。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| X轴测量范围 | 500–2000 mm | Determines maximum part length measurable. |
| 最大允许误差 | 1.5–3.5 µm | Critical for measurement accuracy.ISO 10360-2 |
| 重复性 | 1.0–2.0 µm | Consistency of repeated measurements.ISO 10360-2 |
| 最大驱动速度 | 300–500 mm/s | Affects throughput and dynamic performance. |
| 最大加速度 | 1000–2000 mm/s² | Influences dynamic accuracy and cycle time. |
| 工作温度范围 | 15–30 °C | Outside this range, accuracy may degrade.ISO 10360-2 |
| 相对湿度范围 | 40–70 % RH | Non-condensing; high humidity can cause corrosion. |
| 供气压力 | 0.5–0.7 MPa | Required for air bearings; must be clean and dry.ISO 8573-1 |
| 耗气量 | 50–150 L/min | Depends on bearing design and load. |
| 电源电压 | 220–240 V AC | Single phase, 50/60 Hz.IEC 60204-1 |
| 功耗 | 1.0–2.5 kW | Includes drives, controller, and accessories. |
| 重量 | 1500–5000 kg | Affects foundation and installation requirements. |
| 结构材料 | Aluminum 6061-T6 | High stiffness-to-weight ratio; granite base optional.ASTM B221 |
| 导轨系统 | Air bearing | Frictionless, high precision; requires clean air. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（非压力应用） |
| other spec: | 最大桥架行程：500-2000毫米，定位精度：±0.5-2微米，最大负载能力：50-200千克 |
| temperature: | 15-25°C（运行），10-35°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它承载Z轴滑枕和测头组件，并沿X轴导轨移动，将测头定位在测量空间内，提供刚度和稳定性以确保测量精度。
目录中列出的典型材料包括铝合金（如6061-T6）、花岗岩复合材料和精密钢制部件。
它由伺服电机通过精密滚珠丝杠或直线电机系统驱动，并通过线性编码器进行位置反馈以实现精确定位。
X轴测量范围500–2000 mm，最大允许误差（E0, MPEE）1.5–3.5 µm，重复性1.0–2.0 µm，最大驱动速度300–500 mm/s，最大加速度1000–2000 mm/s²。这些是参考范围，请与制造商核实。
